Назначение

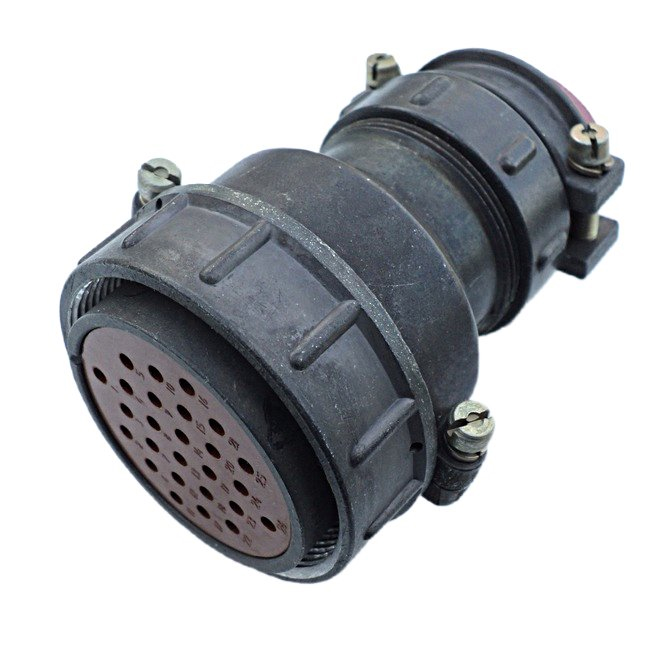

2РМДТ4КПЭ8В1В «5» — низкочастотный цилиндрический разъём серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока с частотами до нескольких мегагерц. Соединитель применяется в аппаратуре общего назначения для электрического соединения кабельных линий с приборами, блоками и другими устройствами, где требуется механически прочное и надёжное разъёмное соединение с возможностью экранирования.

Разъём относится к категории 2РМД и выпускается в кабельном исполнении, что определяет его основное применение — монтаж на кабель с последующим сочленением с ответной частью, установленной на оборудовании. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции.

Расшифровка маркировки

Маркировка 2РМДТ4КПЭ8В1В содержит полный набор характеристик соединителя, каждая позиция которого имеет строгое техническое значение.

• 2РМДТ — серия низкочастотных цилиндрических соединителей с резьбовым соединением, одношпоночной поляризацией корпусов, тропикоустойчивые.
• 4 — условный размер и габарит серии, меньший типоразмер корпуса по сравнению с исполнениями 18, 30, 45 и другими. Данный параметр влияет на диаметр резьбы, габариты корпуса и допустимые токи контактов.
• К — кабельное исполнение, то есть корпус предназначен для монтажа на кабель, в отличие от блочного исполнения «Б», устанавливаемого на прибор.
• П — прямой патрубок, выход под кабель направлен по оси разъёма, а не под углом.
• Э — гайка патрубка для экранированного кабеля, обеспечивающая возможность подключения оплётки и, соответственно, экранирование линии.
• 8 — сочетание диаметров контактов 1,5 мм и 2 мм. Код «8» в серии 2РМДТ означает смесь контактов указанных диаметров, что позволяет использовать разъём для раздельных силовых и сигнальных цепей внутри одного корпуса.
• В — покрытие контактов серебром, улучшающее проводимость и снижающее сопротивление контактного перехода, что типично для силовых и низкочастотных соединений.
• 1 — класс теплостойкости до 100 градусов Цельсия. Рабочий диапазон температур для данного класса составляет примерно от минус 60 до плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий, включая повышенную влажность и пониженное давление.

Подтверждённые особенности и технические характеристики

Соединитель 2РМДТ4КПЭ8В1В «5» обладает совокупностью электрических и эксплуатационных параметров, характерных для серии 2РМДТ и подтверждённых для данной модели.

Электрические характеристики серии предусматривают максимальное рабочее напряжение до 560–700 В в зависимости от конкретного типоразмера и конфигурации. Рабочая частота достигает 3 МГц, что относит изделие к классу низкочастотных соединителей и позволяет применять его в силовых и сигнальных линиях. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 МОм. Сопротивление контактов с серебряным покрытием не превышает нескольких миллиом, например около 5 мОм.

Климатические и механические параметры включают рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия, минимальную наработку не менее 1000 часов и количество циклов сочленения и расчленения порядка 500. Всеклиматическое исполнение обеспечивает устойчивость к воздействию влажности и пониженного давления.

Конструктивные особенности включают резьбовое соединение частей разъёма, одношпоночную поляризацию корпусов, исключающую неправильное сочленение, а также прямой патрубок с гайкой для подключения экранированного кабеля.
