Назначение соединителя 2РМДТ4КПЭ0Ш8В1В «5»

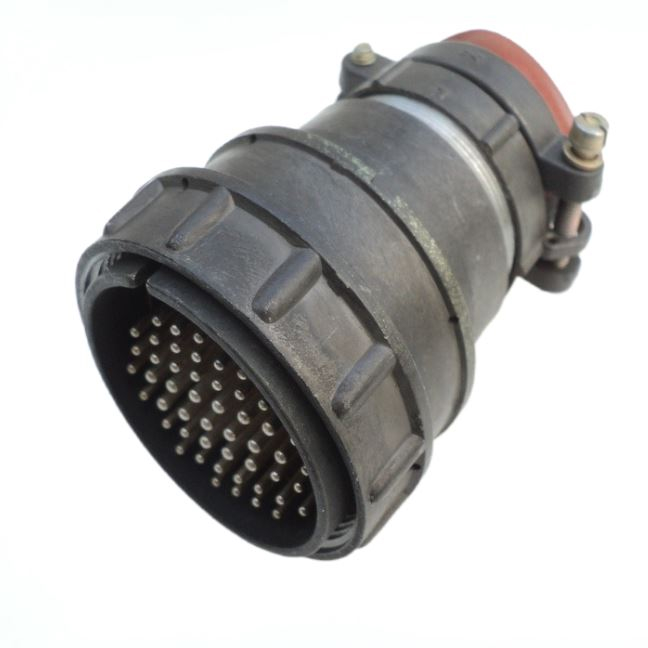

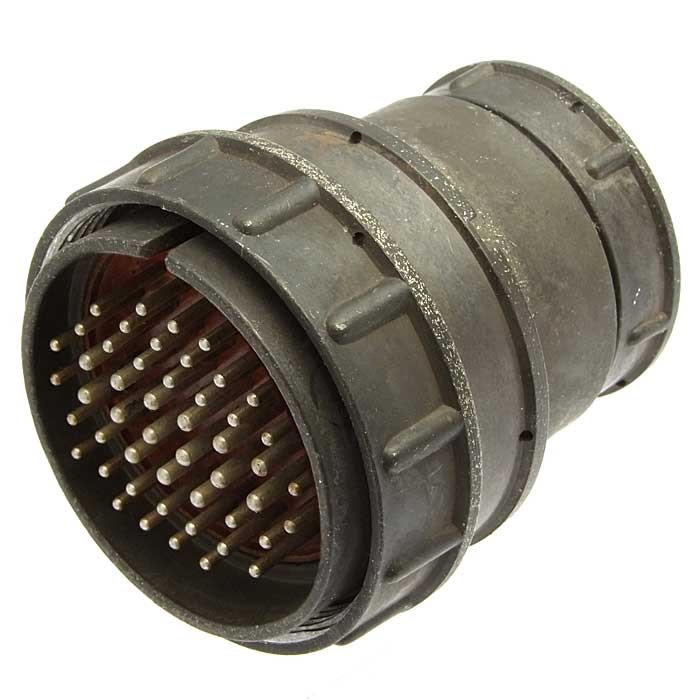

2РМДТ4КПЭ0Ш8В1В «5» — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для надёжного соединения и коммутации электрических цепей в различных климатических условиях эксплуатации. Изделие относится к кабельным разъёмам-вилкам с внутренним объёмным монтажом контактов и применяется там, где требуется стабильная передача сигнала и питающего напряжения при воздействии механических и климатических нагрузок.

Модификация имеет приёмку «5», что подтверждает соответствие изделия повышенным требованиям к качеству и надёжности. Такой соединитель востребован в промышленной и специальной аппаратуре, где недопустимы отказы в работе электрических цепей.

Подтверждённые технические характеристики

Конструкция и параметры соединителя определяются маркировкой 2РМДТ4КПЭ0Ш8В1В, которая расшифровывается следующим образом:

• серия 2РМДТ — цилиндрический низкочастотный соединитель;
• условный размер корпуса 4 — посадочное отверстие диаметром около четырёх миллиметров;
• тип корпуса КПЭ — кабельный, с прессованной изоляцией;
• количество вспомогательных контактов — 0;
• контакты Ш — штыревые;
• диаметр контактов 8 — предположительно 0,8 миллиметра;
• покрытие контактов В — серебро;
• модификация 1В — всеклиматическое исполнение.

Максимальное рабочее напряжение составляет 560 В, токовая нагрузка на контакт — до 50 А в зависимости от конфигурации. Сопротивление изоляции — не менее 1000–5000 МОм, электрическая прочность изоляции — до 1850 В при рабочем напряжении.

Соединитель выдерживает синусоидальную вибрацию частотой до 5000 Гц с ускорением 490 м/с², удары с пиковым ускорением 5000 м/с² и линейное ускорение 2000 м/с². Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия. Ресурс — не менее 5000 часов наработки и 500 циклов соединений и расчленений.

Материалы, исполнение и электрофизические параметры

Корпус соединителя изготовлен из алюминиевого сплава АЛ-11, изолятор — из пресс-материала АГ-4. Усилие расчленения составляет не более 98,1 Н (десять килограмм-силы), ёмкость между контактами — до 6 пФ. Сопротивление контактов минимально: для диаметра от 0,8 до 1 миллиметра — не более 0,8–1,6 мОм.

Исполнение В — всеклиматическое, что допускает эксплуатацию в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов. Соединитель подходит для цепей постоянного и переменного тока с частотой до 3 МГц.

Область применения

Благодаря совокупности характеристик 2РМДТ4КПЭ0Ш8В1В «5» применяется в составе кабельных сборок и жгутов промышленного и специального назначения. Он обеспечивает надёжное соединение электрических цепей в аппаратуре, работающей в широком диапазоне температур, при вибрационных и ударных нагрузках.

Изделие подходит для использования в цепях постоянного и переменного тока частотой до 3 МГц, в том числе в системах, где предъявляются повышенные требования к стабильности контактного сопротивления и электрической прочности изоляции. Наличие приёмки «5» делает его пригодным для ответственных применений, где необходима подтверждённая надёжность.

При монтаже следует учитывать кабельное исполнение корпуса с прессованной изоляцией и внутренний объёмный монтаж контактов, что определяет способ разделки кабеля и присоединения проводников. Соединитель рассчитан на многократное сочленение и расчленение — не менее 500 циклов, что удобно при проведении регламентных и ремонтных работ.
