2РМДТ4КПЭ0Г8В «5»

Цена:

4350 ₽

Технические характеристики

2РМДТ4КПЭ0Г8В

2РМДТ4КПЭ0Г8В — это цилиндрический низкочастотный разъём герметичный тропико- и морской модификации по ГОСТ 17025-81, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в суровых климатических условиях.

Основные характеристики

Он имеет посадочный диаметр корпуса 18 мм (типоразмер 2РМДТ18), кабельный корпус с прямым патрубком (КП), экранированный вариант (Э), 4 контакта, золотое покрытие контактов (Г8В по расшифровке). Максимальное рабочее напряжение — 560 В, суммарная нагрузка до 260 А, ток на контакт — 5 А (диаметр 1,5 мм) или 7,5 А (диаметр 2 мм). Сопротивление контактов не превышает 2,5 мОм, изоляции — не менее 5000 МОм.

Условия эксплуатации

Разъём выдерживает температуру от -60°C до +180°C, влажность до 98% при +35°C, пониженное давление до 133,32·10⁻¹² Па и повышенное до 506 кПа. Устойчив к синусоидальной вибрации (1–10 кГц, до 170 дБ), ударам (до 5000 м/с²) и линейному ускорению 2000 м/с². Электрическая прочность изоляции — 1850 В в нормальных условиях.

Применение

Используется в авиации, судостроении, промышленности и системах HVAC/рефрижерации для надёжного соединения цепей в агрессивных средах, где требуется герметичность и защита от внешних факторов. Фиксация — резьбовая, усилие расчленения — до 392 Н.

Описание

Назначение разъёма 2РМДТ4КПЭ0Г8В «5»

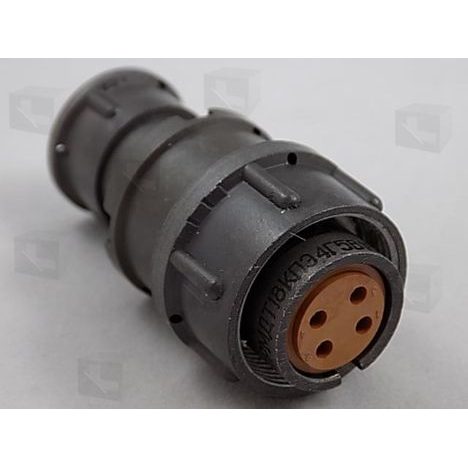

Разъём 2РМДТ4КПЭ0Г8В «5» (артикул 2954) — это цилиндрический низкочастотный соединитель герметичного исполнения, относящийся к тропико- и морской модификации и изготовленный в соответствии с требованиями ГОСТ 17025-81. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц.

Конструкция рассчитана на эксплуатацию в суровых климатических условиях, включая повышенную влажность, перепады давления, вибрационные и ударные нагрузки. Такое сочетание свойств делает разъём востребованным там, где требуется стабильный электрический контакт и защита от воздействия внешней среды. Категория товара — 2РМД.

Подтверждённые особенности и технические характеристики

Модель 2РМДТ4КПЭ0Г8В «5» имеет посадочный диаметр корпуса 18 мм, что соответствует типоразмеру 2РМДТ18. Расшифровка обозначения указывает на исполнение корпуса с прямым кабельным патрубком (КП), экранированный вариант (Э) и четыре контакта с золотым покрытием (Г8В). Приёмка изделия — «5».

Основные электрические параметры:

максимальное рабочее напряжение — 560 В;
суммарная нагрузка — до 260 А;
ток на контакт — 5 А при диаметре контакта 1,5 мм или 7,5 А при диаметре 2 мм;
сопротивление контактов — не более 2,5 мОм;
сопротивление изоляции — не менее 5000 МОм;
электрическая прочность изоляции — 1850 В в нормальных условиях.

Фиксация сочленения выполнена резьбовой, усилие расчленения достигает 392 Н. Герметичное исполнение обеспечивает работоспособность в условиях воздействия влаги и агрессивных сред.

Условия эксплуатации

Разъём сохраняет работоспособность в широком диапазоне внешних воздействий:

температура окружающей среды — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия;
относительная влажность — до 98 процентов при плюс 35 градусах Цельсия;
пониженное атмосферное давление — до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля;
повышенное давление — до 506 килопаскалей;
синусоидальная вибрация — в диапазоне от 1 до 10 килогерц с уровнем до 170 децибел;
ударные нагрузки — до 5000 метров на секунду в квадрате;
линейное ускорение — до 2000 метров на секунду в квадрате.

Совокупность этих параметров подтверждает пригодность соединителя для работы на подвижных объектах и в условиях интенсивного механического воздействия.

Применение

Разъём 2РМДТ4КПЭ0Г8В «5» применяется в авиационной и судостроительной технике, в промышленном оборудовании, а также в системах отопления, вентиляции, кондиционирования и рефрижерации. Основное назначение — надёжное соединение электрических цепей в агрессивных средах, где необходимы герметичность, экранирование и стойкость к климатическим факторам.

Благодаря золотому покрытию контактов и герметичному корпусу изделие подходит для ответственных узлов, к которым предъявляются повышенные требования по стабильности переходного сопротивления и защите от коррозии. Экранированный вариант исполнения снижает влияние помех при передаче сигналов в диапазоне рабочих частот.

Категория 2РМД объединяет цилиндрические низкочастотные соединители, а модель 2РМДТ4КПЭ0Г8В «5» занимает в ней место среди изделий с четырьмя контактами и кабельным присоединением через прямой патрубок.
