Назначение разъёма 2РМДТ4К0Ш8В1В «5»

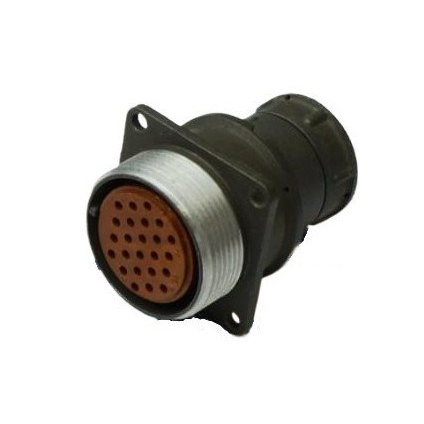

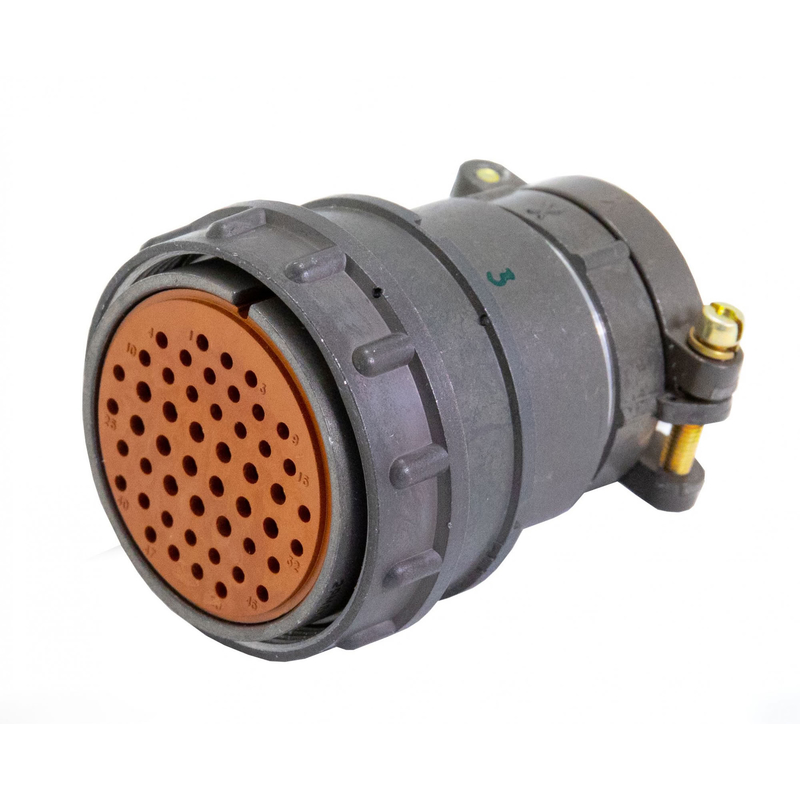

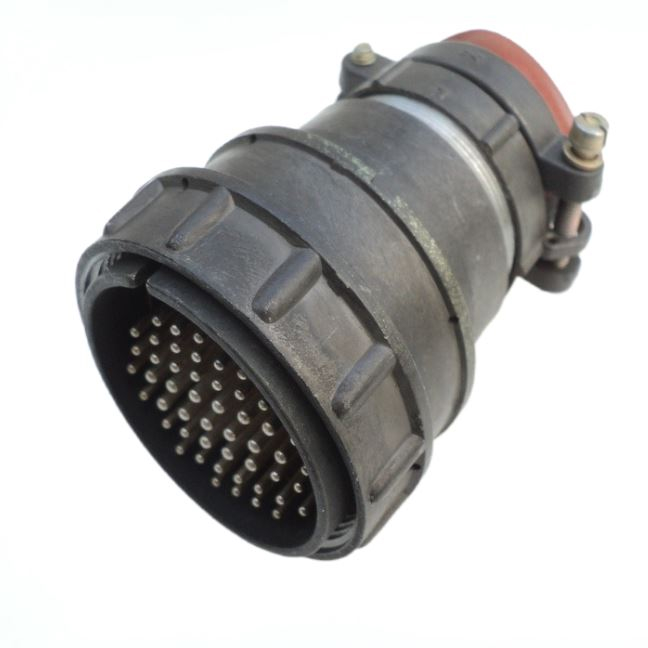

2РМДТ4К0Ш8В1В «5» — это блочный разъём (вилка) серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории цилиндрических коннекторов внутреннего объёмного монтажа. Разъём выполнен негерметичным, во всеклиматическом исполнении, а его контакты размещены в карболитовом основании и металлическом корпусе.

Артикул изделия — 2953. Категория — 2РМД. Приёмка — «5».

Подтверждённые технические характеристики

Разъём выдерживает рабочее напряжение до 560 В. Электрическая прочность изоляции достигает 1850 В. Сопротивление изоляции составляет не менее 5000 МОм. Усилие расчленения — не более 98,1 Н (10 кгс).

Максимальная суммарная токовая нагрузка достигает 120 А и зависит от диаметра контактов. Например, для контакта диаметром 1,5 мм токовая нагрузка составляет 13 А.

Ключевые параметры изделия:

• рабочее напряжение — до 560 В;
• электрическая прочность изоляции — до 1850 В;
• сопротивление изоляции — не менее 5000 МОм;
• усилие расчленения — не более 98,1 Н (10 кгс);
• максимальная суммарная токовая нагрузка — до 120 А;
• токовая нагрузка при диаметре контакта 1,5 мм — 13 А;
• частота соединяемых цепей — до 3 МГц;
• приёмка — «5».

Климатические и механические условия эксплуатации

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении 490 м/с². Изделие сохраняет работоспособность при акустическом шуме до 170 дБ, а также при многократных и одиночных механических ударах с ускорением до 5000 м/с². Разъём выдерживает линейное ускорение 2000 м/с².

Всеклиматическое исполнение подтверждает стойкость к влажному теплу, инею, соляному туману, солнечному излучению, озону и плесневым грибам. Такое сочетание факторов делает разъём пригодным для эксплуатации в тяжёлых условиях при сохранении параметров соединения цепей.

Конструктивные особенности и применение

Контакты разъёма размещены в карболитовом основании, а корпус выполнен металлическим, что обеспечивает механическую защиту и устойчивость к внешним воздействиям. Монтаж — внутренний объёмный; исполнение негерметичное. Конструкция относится к блочным разъёмам серии 2РМДТ.

Применение изделия целесообразно в электрических цепях постоянного и переменного тока с частотой до 3 МГц, где требуются выдерживаемое напряжение до 560 В, стойкость к вибрации, ударам и линейному ускорению, а также работа в условиях влажного тепла, инея, соляного тумана, озона и плесневых грибов.
