Назначение соединителя

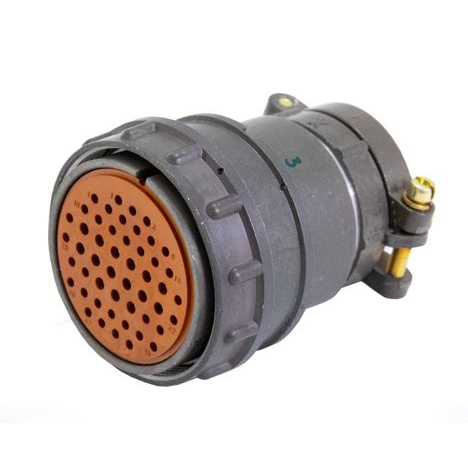

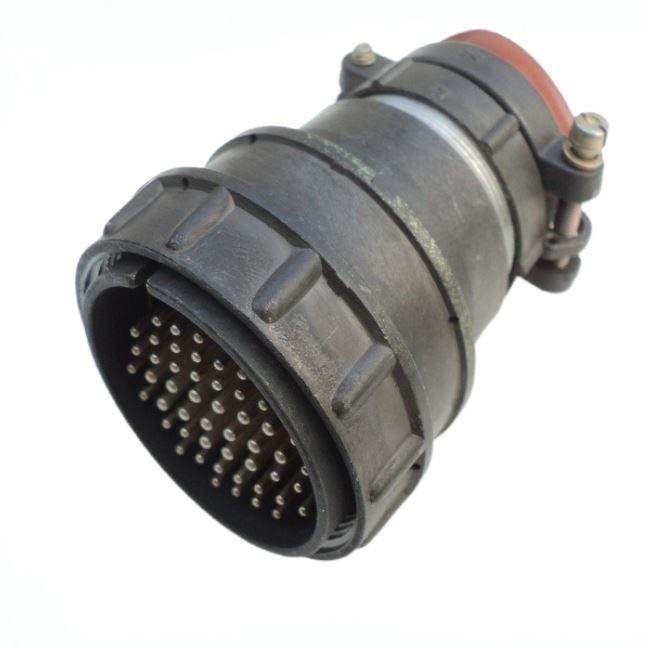

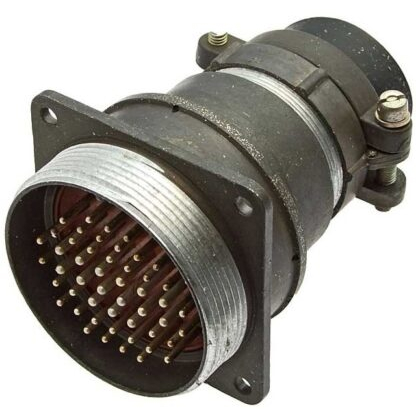

2РМДТ4БПН0Ш8В1В «5» — цилиндрический низкочастотный соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется стабильный электрический контакт и стойкость к внешним воздействующим факторам.

Категория товара — 2РМД, артикул — 2952. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной группы, и его пригодность для использования в ответственных сборках.

Подтвержденные особенности и технические характеристики

Конструкция соединителя рассчитана на эксплуатацию в сложных климатических условиях. Всеклиматическое исполнение, обозначенное литерой «В», обеспечивает работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении. Ниже перечислены основные параметры изделия.

• Максимальный ток на контакт — до 15 А в зависимости от типоразмера.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Вибрация — синусоидальная до 5000 Гц с ускорением до 1000 м/с² (100 g).
• Наработка — минимум 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — до 15 лет.

Резьбовая фиксация обеспечивает механическую стабильность соединения и предотвращает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок. Контакты имеют покрытие серебром или золотом, что снижает переходное сопротивление и повышает коррозионную стойкость.

Монтаж и применение

Монтаж соединителя выполняется объемным способом с применением пайки. Такой способ установки позволяет формировать надежные неразъемные электрические соединения проводников с контактами изделия и используется при сборке кабельных сборок, блоков и стоек радиоэлектронной аппаратуры.

Область применения охватывает узлы и блоки аппаратуры общего и специального назначения, эксплуатируемые в условиях повышенной влажности, пониженного давления, широкого диапазона температур и интенсивной вибрации.
