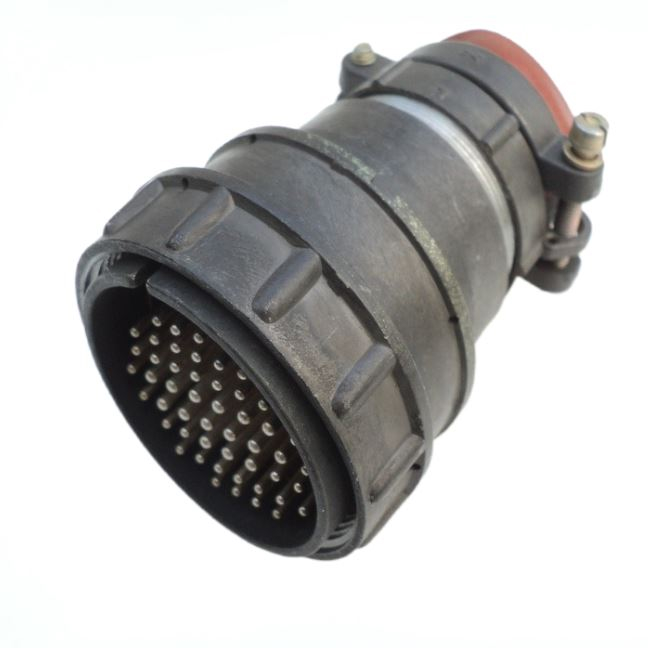

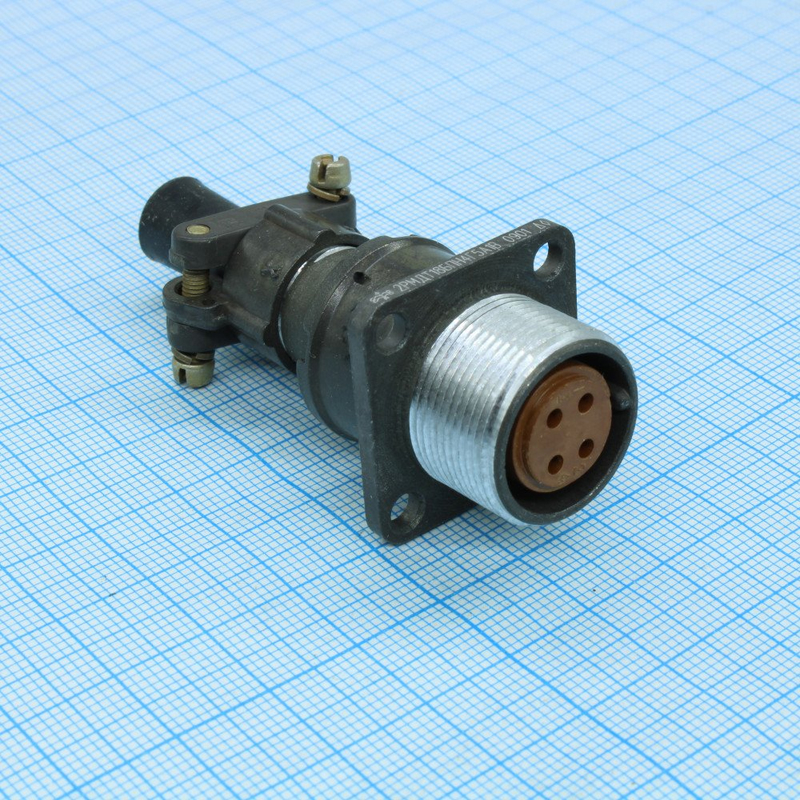

2РМДТ4БПН0Ш8А1В «5»

Цена:

5400 ₽

Технические характеристики

2РМДТ4БПН0Ш8А1В

2РМДТ4БПН0Ш8А1В — это один из типономиналов цилиндрических низкочастотных разъёмов серии 2РМДТ, применяемых в радиоэлектронной аппаратуре общего и специального назначения.

Что это за разъём

Серия 2РМДТ — цилиндрические низкочастотные соединители ручного сочленения для цепей постоянного и переменного тока частотой до нескольких мегагерц, с резьбовой фиксацией соединённого положения.
Разъёмы серии, как правило, негерметичные , тропикоустойчивые, во всеклиматическом исполнении, рассчитаны на внутренний монтаж в блоках и стойках.
Конструкция: две части — вилка и розетка, приборные (блочные) и кабельные варианты, с различными патрубками под экранированный или неэкранированный кабель.

Разбор обозначения 2РМДТ4БПН0Ш8А1В

По типовой логике кодировки 2РМДТ можно прочитать индекс так (часть позиций является стандартной для всей серии, часть — специфична для именно этого варианта):

«2РМДТ» — серия разъёмов (2РМ, доработанный вариант, тропикоустойчивый).
«4» — условный размер/габарит корпуса (малый корпус относительно серий 18, 22, 30, 33 и т.п.; точные размеры — по габаритному чертежу конкретного типономинала).
«Б» — тип корпуса (часто обозначает блочное исполнение/типоисполнение корпуса).
«ПН» — розетка приборная (блочная) с патрубком, как правило, под неэкранированный кабель.
«0» — вариант патрубка или особенность компоновки (например, отсутствие кожуха/спец. вариантов; точное значение смотрится по ТУ на серию).
«Ш8» — тип контактной вставки: штырьковые (или штырь/гнездо, в зависимости от системы обозначений) и число контактов «8».
«А1» — исполнение по теплостойкости и модификации:
- «1» в конце чаще всего — теплостойкость до +100 °С;
- «А» — конкретная конструктивная модификация или вариант крепления/монтажа.
«В» — климатическое исполнение «В» (всеклиматическое, обычно категория размещения 2.1).

Точное соответствие каждой буквы и цифры для вашего типономинала лучше подтвердить по ТУ на серию 2РМДТ или паспорт на конкретное изделие, так как у разных производителей (Элекон, др.) возможны небольшие отличия в деталях кодировки.

Общие электрические параметры серии 2РМДТ

Для большинства разъёмов 2РМДТ (ориентировочно, порядок величин):

Рабочее напряжение: до 560–700 В в зависимости от числа и диаметра контактов.
Максимальный рабочий ток на контакт: от 5–8 А для контактов малого диаметра до десятков ампер для крупных; у 8‑контактных вариантов обычно используют средние диаметры контактов.
Максимальная рабочая частота: до 3 МГц.
Сопротивление изоляции: не менее порядка 5000 МОм в нормальных условиях.
Диапазон температур окружающей среды: примерно от −60 до +100 °С.
Стойкость к вибрации: работа при синусоидальной вибрации в широком диапазоне частот (единицы–тысячи Гц) с ускорениями порядка до сотен м/с².
Ресурс: около 500 циклов сочленения/расчленения и не менее 1000 ч наработки, срок сохраняемости порядка 10–15 лет.

Для точной увязки по току/напряжению и габаритам именно 2РМДТ4БПН0Ш8А1В вам понадобится таблица типономиналов из ТУ на серию 2РМДТ или паспорт конкретного производителя.

Описание

Назначение разъёма 2РМДТ4БПН0Ш8А1В

2РМДТ4БПН0Ш8А1В — это типономинал цилиндрического низкочастотного разъёма серии 2РМДТ, предназначенного для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Разъём применяется для электрического соединения блоков, стоек, кабельных сборок и приборов, где требуется надёжный ручной монтаж и фиксация сочленённого положения.

Серия 2РМДТ относится к соединителям ручного сочленения с резьбовой фиксацией. Такое решение обеспечивает устойчивость контактного соединения к вибрациям и механическим нагрузкам, характерным для эксплуатации в составе стационарной и подвижной аппаратуры.

Конструктивные особенности и расшифровка обозначения

Разъём состоит из двух ответных частей — вилки и розетки. В данном типономинале реализовано приборное (блочное) исполнение розетки, предназначенное для внутреннего монтажа в блоках и стойках. Конструкция включает патрубок, как правило, под неэкранированный кабель.

Обозначение 2РМДТ4БПН0Ш8А1В читается по типовой логике кодировки серии:

2РМДТ — серия цилиндрических низкочастотных разъёмов, тропикоустойчивый доработанный вариант.
4 — условный размер корпуса (малый габарит относительно исполнений 18, 22, 30, 33).
Б — тип корпуса, чаще всего блочное исполнение.
ПН — розетка приборная (блочная) с патрубком под неэкранированный кабель.
0 — вариант патрубка или особенность компоновки без дополнительных кожухов.
Ш8 — контактная вставка штырькового типа с числом контактов 8.
А1 — конструктивная модификация и исполнение по теплостойкости, чаще всего до +100 °С.
В — всеклиматическое климатическое исполнение, обычно категория размещения 2.1.

Точное соответствие каждой позиции кодировки рекомендуется подтверждать по техническим условиям на серию 2РМДТ или паспорту конкретного изделия, поскольку у разных изготовителей возможны уточнения в деталях обозначения.

Подтверждённые особенности и электрические параметры

Разъёмы серии 2РМДТ, как правило, выполняются негерметичными, тропикоустойчивыми и во всеклиматическом исполнении. Они рассчитаны на внутренний монтаж в блоках и стойках радиоэлектронной аппаратуры. Для серии характерны два конструктивных варианта — приборные (блочные) и кабельные, с различными патрубками под экранированный или неэкранированный кабель.

Ориентировочные электрические параметры для большинства разъёмов серии 2РМДТ:

рабочее напряжение — до 560–700 В в зависимости от числа и диаметра контактов;
максимальный рабочий ток на контакт — от 5–8 А для контактов малого диаметра до десятков ампер для крупных контактов;
максимальная рабочая частота — до 3 МГц;
сопротивление изоляции — не менее порядка 5000 МОм.

Для 8-контактных вариантов обычно применяются контакты среднего диаметра, что обеспечивает компромисс между токовой нагрузкой и габаритами соединителя.

Приёмка «5» и область применения

Поставка данного типономинала осуществляется с приёмкой «5». Это означает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и допущено к применению в аппаратуре, для которой предусмотрена данная категория приёмки.

Разъём 2РМДТ4БПН0Ш8А1В применяется в составе блоков и стоек радиоэлектронной аппаратуры, в кабельных сборках и межблочных соединениях, где требуется надёжная резьбовая фиксация, устойчивость к климатическим воздействиям и работа с цепями постоянного и переменного тока в диапазоне до нескольких мегагерц. Изделие ориентировано на внутренний монтаж и эксплуатацию в составе всеклиматического исполнения.
