Назначение

2РМДТ4Б0Ш8В1В «Элекон 5» — цилиндрический электрический разъём (розетка) производства АО «Завод Элекон», относящийся к серии 2РМДТ. Изделие предназначено для создания надёжных электрических соединений в промышленных и специальных системах, где требуется устойчивость к механическим нагрузкам, перепадам температуры и повышенной влажности.

Маркировка «5» указывает на контакты диаметром 1,5 мм. Индекс «В1В» в обозначении соответствует контактам с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и долговечность коммутационного узла.

Подтверждённые особенности

• Тип изделия: цилиндрический электрический разъём (розетка) серии 2РМДТ.
• Производитель: АО «Завод Элекон».
• Маркировка «5»: контакты диаметром 1,5 мм.
• Индекс «В1В»: контакты с серебряным покрытием.
• Условный размер корпуса соответствует серии; близкие модели имеют размер от 18 до 42.
• Монтаж: кабельный или фланцевый.
• Конструкция: угловой патрубок.
• Диапазон рабочих температур: от –60 °C до +100 °C.
• Исполнение: всеклиматическое.
• Стойкость к влажности: до 98 % при +25 °C.
• Максимальная токовая нагрузка на контакт: до 7 А.
• Суммарная токовая нагрузка на разъём: до 140 А (для аналогичных моделей).
• Рабочее напряжение: до 560 В.
• Испытательное напряжение: до 1850 В.
• Обеспечивает герметичность и защиту от внешних воздействий.
• Подходит для неэкранированного кабеля.
• Приемка: «5».

Применение

Разъём применяется в составе кабельных сборок и приборных соединений промышленного и специального назначения. Благодаря всеклиматическому исполнению и широкому температурному диапазону он может использоваться в условиях повышенной влажности, при воздействии вибраций и перепадов температур.

Кабельный или фланцевый монтаж позволяет устанавливать изделие как на кабель, так и на корпус оборудования. Угловой патрубок упрощает компоновку в стеснённом пространстве и обеспечивает удобную трассировку жгута.

Серебряное покрытие контактов и токовая нагрузка до 7 А на контакт делают разъём пригодным для цепей питания и сигнальных линий, где требуется стабильный контакт и стойкость к окислению. Рабочее напряжение до 560 В и испытательное до 1850 В подтверждают возможность эксплуатации в ответственных электрических цепях.

Условия эксплуатации

1. Температура окружающей среды: от –60 °C до +100 °C.
2. Относительная влажность: до 98 % при +25 °C.
3. Климатическое исполнение: всеклиматическое.
4. Тип кабеля: неэкранированный.

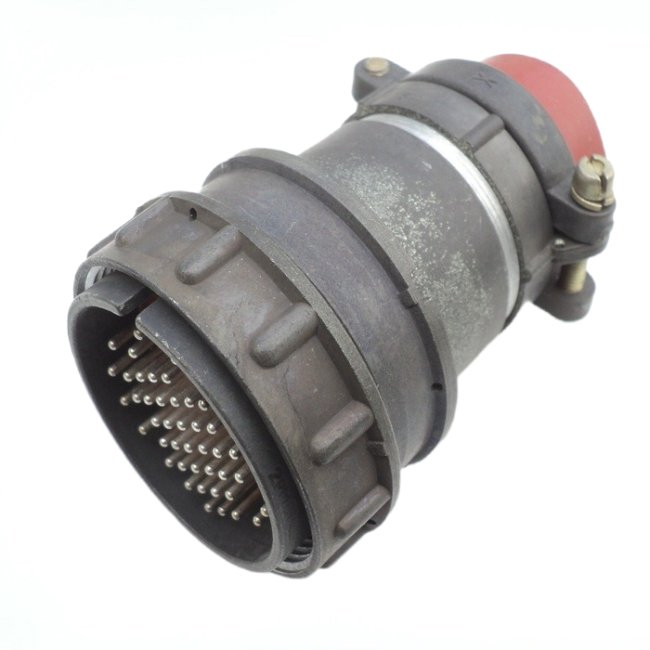

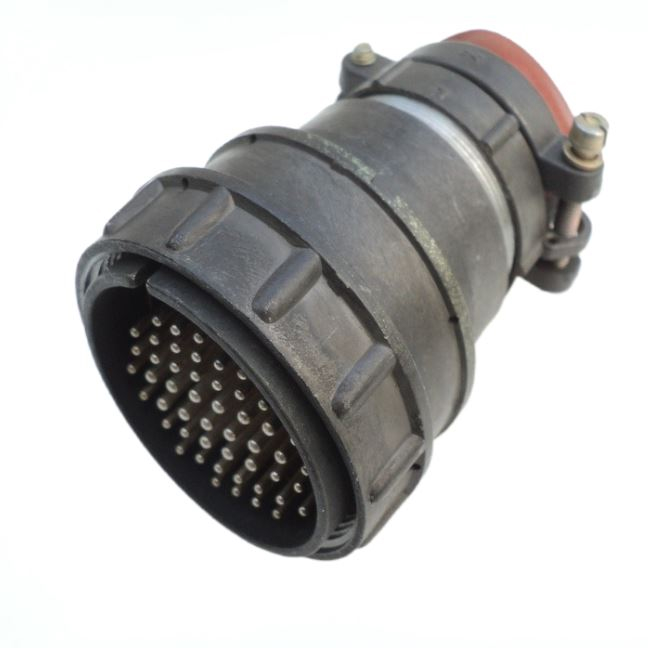

Изделие поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям качества. На фотографии представлен типичный разъём серии с золотистыми контактами и защитной крышкой, характерный для продукции Элекон.
