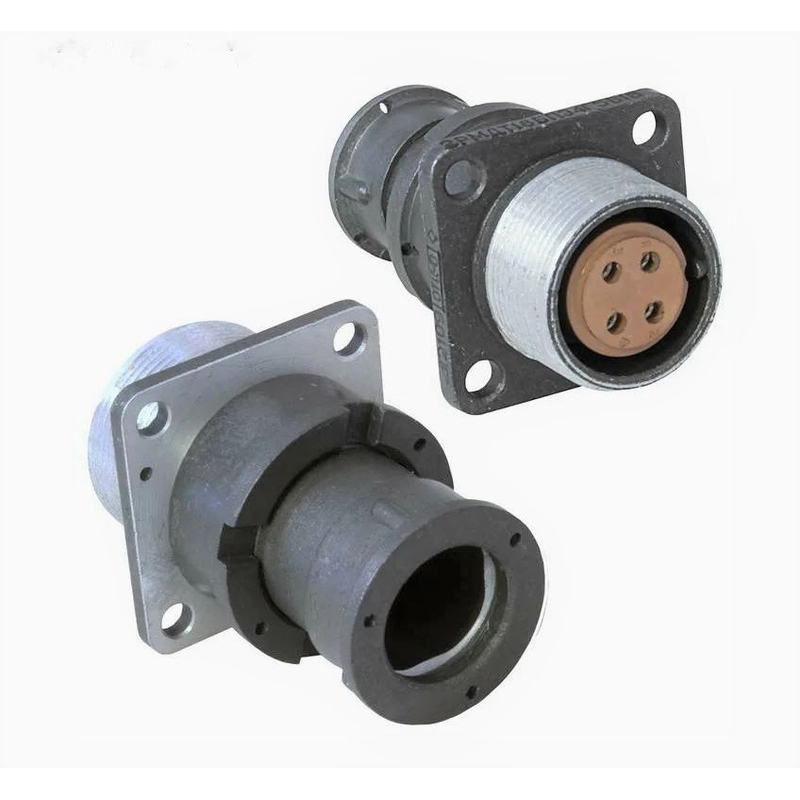

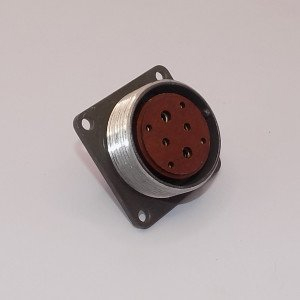

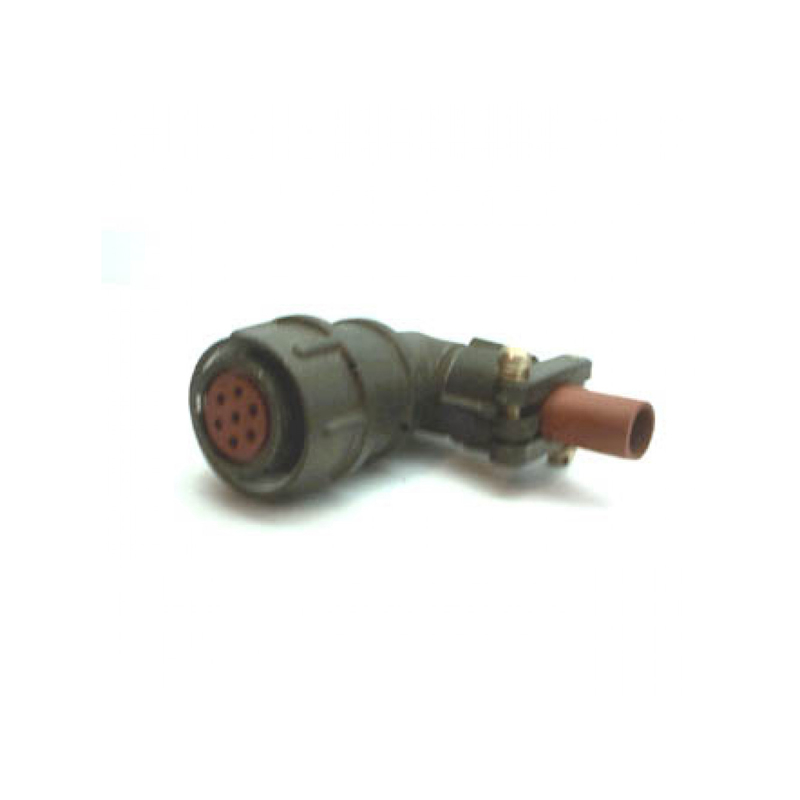

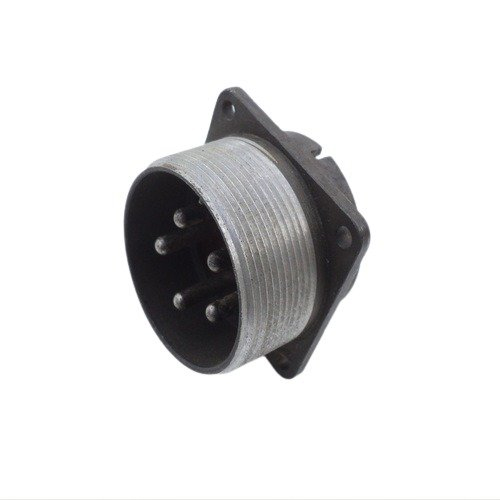

Назначение соединителя 2РМДТ4Б0Г8В1В

Соединитель цилиндрический низкочастотный 2РМДТ4Б0Г8В1В с приёмкой «5» предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к категории 2РМД и применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Оно может использоваться как приборная (блочная) розетка или вилка, обеспечивая надёжную коммутацию в составе ответных частей соответствующего типономинала.

Тропикоустойчивое исполнение и всеклиматическая стойкость делают соединитель пригодным для эксплуатации в условиях повышенной влажности, характерных для тропического и морского климата. Это подтверждается способностью выдерживать влажность до 98 процентов при температуре +40 градусов Цельсия.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного изделия и определяющие его рабочие возможности.

• Токовая нагрузка — до 13 А на контакт для диаметра контакта 1,5–2 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество контактов — 8 в зависимости от типономинала.
• Минимальная наработка — 1000 часов.
• Число сочленений и расчленений — 500.
• Вибрационная стойкость — до 5000 Гц с ускорением 1000 метров на секунду в квадрате (100 g).

Совокупность этих параметров подтверждает пригодность соединителя для работы в жёстких условиях эксплуатации, включая интенсивные механические нагрузки и широкий температурный диапазон.

Конструкция и особенности исполнения

Соединитель выполнен негерметичным, с внутренним монтажом, под которым понимается пайка или объёмный монтаж. Фиксация ответных частей осуществляется резьбовым соединением, что обеспечивает механическую прочность и стабильность электрического контакта при вибрации. Одношпоночная поляризация исключает неправильное сочленение и гарантирует правильное взаимное расположение контактов.

Покрытие контактов — серебро или золото, что снижает переходное сопротивление и повышает коррозионную стойкость. Число контактов составляет 8 и может уточняться в зависимости от типономинала. Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных узлах.

Применение и условия эксплуатации

Основная область применения — радиоэлектронная аппаратура специального и общего назначения, в том числе приборные и блочные соединения. Соединитель востребован там, где требуется передача сигналов и питания с частотой до 3 МГц и напряжением до 700 В при сохранении работоспособности в условиях вибрации, влажности и перепадов температур.

Благодаря всеклиматическому исполнению изделие может использоваться в аппаратуре, эксплуатируемой на открытых площадках, в неотапливаемых помещениях и в регионах с тропическим климатом. Резьбовая фиксация и поляризация упрощают монтаж и обслуживание, снижая риск ошибок при сборке.

Для корректного применения необходимо учитывать допустимую токовую нагрузку на контакт, температурный диапазон и совместимость с ответной частью соответствующего типономинала. Соблюдение этих условий обеспечивает заявленную наработку не менее 1000 часов и 500 циклов сочленения и расчленения.
