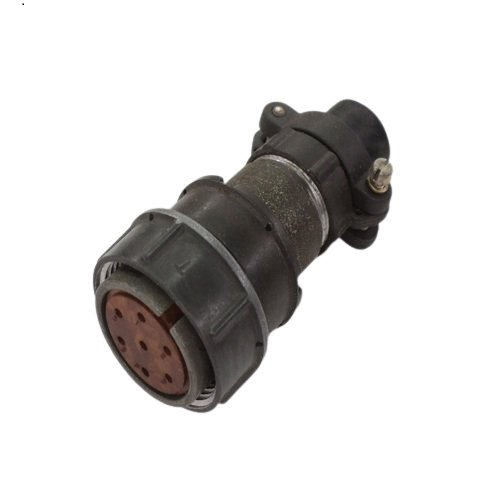

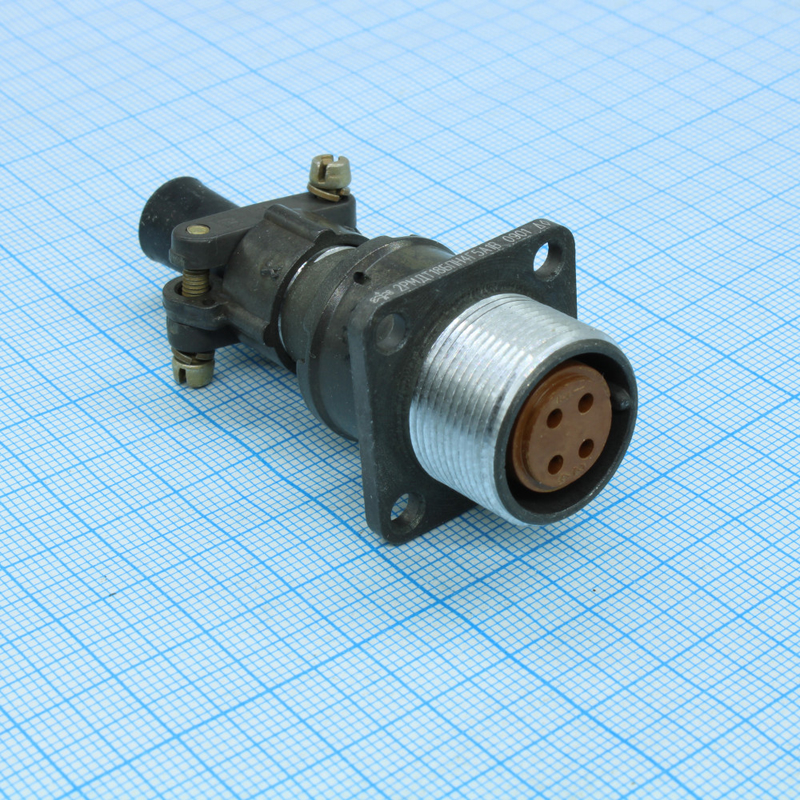

Назначение соединителя 2РМДТ4Б0Г8А1В «5»

Соединитель электрический низкочастотный цилиндрический 2РМДТ4Б0Г8А1В «5» серии 2РМДТ предназначен для надежного соединения и коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется устойчивая работа в жестких условиях эксплуатации и стабильный электрический контакт при многократных сочленениях.

Модель относится к негерметичным тропикоустойчивым соединителям с резьбовой фиксацией. Выпускается в виде вилок и розеток, рассчитанных на объемный или блочный монтаж. Условный размер корпуса конкретной модификации определяет число контактов, которое в аналогичных моделях серии достигает 50.

Подтвержденные особенности и технические характеристики

Соединители серии 2РМДТ изготовлены в всеклиматическом исполнении по ГОСТ 15150-69, что обеспечивает работу в широком диапазоне внешних условий. Ниже приведены подтвержденные параметры модели.

• Токовая нагрузка на одиночный контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — до 1850 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации — диапазон 1–5000 Гц при ускорении до 490 м/с².
• Устойчивость к механическим ударам — до 5000 м/с².
• Наработка — не менее 500–5000 часов при 500 циклах сочленений.

Покрытие контактов — серебро или золото. Монтаж внутренний, присоединение проводников выполняется пайкой или объемным монтажом.

Применение и приемка

Соединитель 2РМДТ4Б0Г8А1В «5» используется во внутренних цепях приборов, а также в авиационной и военной технике. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и ударов, а тропикоустойчивое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и перепадов температур.

Категория приемки «5» подтверждает соответствие изделия установленным требованиям для ответственных применений. Артикул товара — 2946, категория — 2РМД. Конкретная комплектация и страна производства в предоставленных данных не указаны.
