Назначение

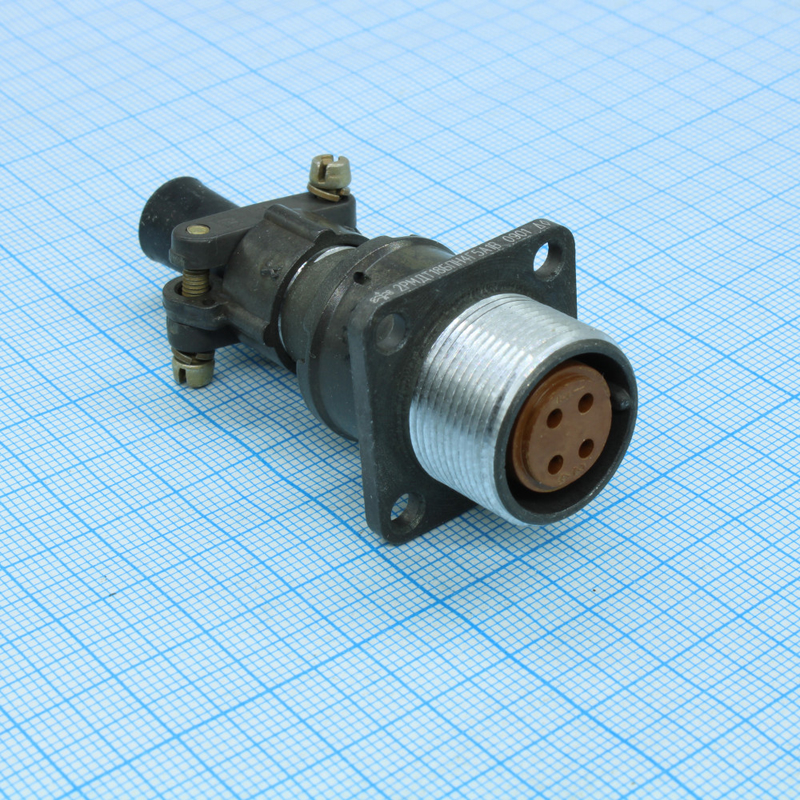

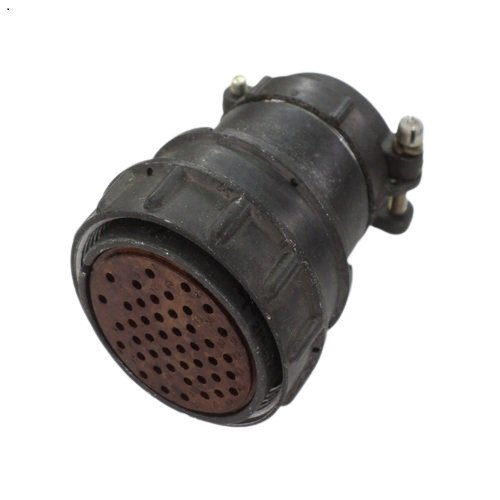

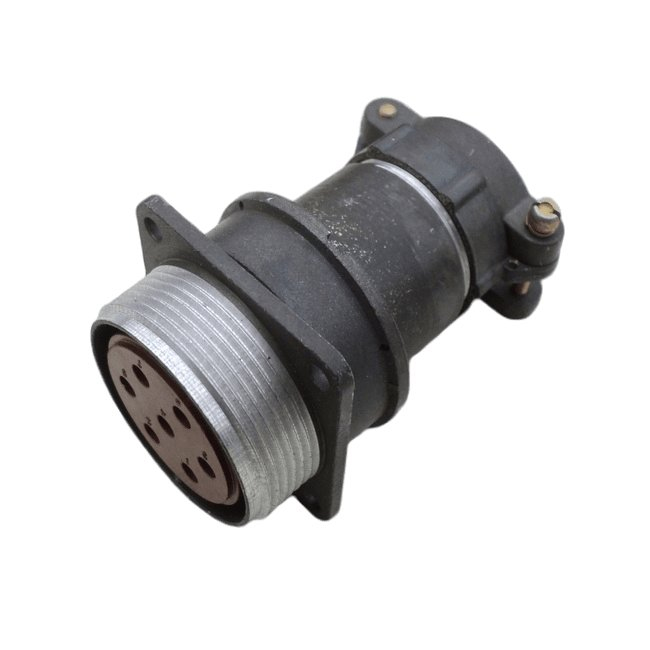

Соединитель цилиндрический низкочастотный 2РМДТ4Б0Г8 «5» серии 2РМД предназначен для электрического соединения и механического сочленения цепей постоянного и переменного тока в составе кабельных и приборных сборок. Изделие относится к серии 2РМДТ, объединяющей цилиндрические низкочастотные разъёмы с резьбовой фиксацией, и применяется там, где требуется устойчивая работа при высокой влажности, вибрации и ударных нагрузках.

Конструктивно разъём состоит из двух ответных частей: розетки и вилки, которые могут выполняться в приборном или кабельном исполнении. Исполнение негерметичное, тропикоустойчивое. Присоединение ответных частей производится резьбовым способом, что обеспечивает надёжную фиксацию сочленения и сохраняет контакт при механических воздействиях.

Подтверждённые особенности

Серия 2РМДТ охватывает типоразмеры с корпусами от 14 до 45. Монтаж внутренний объёмный, выполняется пайкой. Контакты выпускаются с серебряным или золотым покрытием. Разъёмы рассчитаны на работу в электрических цепях с частотой до 3 МГц.

Электрические параметры

• Ток на контакт: 5 А при диаметре контакта 1,5 мм либо 7,5 А при диаметре 2 мм.
• Суммарный ток по соединителю: до 260 А.
• Рабочее напряжение: до 560–700 В.
• Испытательное напряжение: до 1850 В.
• Сопротивление контактов: до 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

• Рабочая температура: от минус 60 градусов Цельсия до плюс 100–180 градусов Цельсия.
• Влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Вибрация: диапазон от 50 Гц до 10 кГц, ускорение до 170 дБ.
• Удары: до 5000 метров на секунду в квадрате.

Показатели надёжности

• Минимальная наработка: 1000 часов.
• Число соединений и расчленений: 500.
• Срок сохраняемости: 15 лет.

Применение

Разъём 2РМДТ4Б0Г8 «5» востребован в электрических цепях постоянного и переменного тока с частотой до 3 МГц, включая цепи управления, питания и сигнальные линии низкой частоты. Резьбовая фиксация и тропикоустойчивое исполнение позволяют использовать изделие в условиях повышенной влажности, вибрации и ударных воздействий, в том числе на подвижных объектах и в аппаратуре, эксплуатируемой в тяжёлых климатических условиях.

Внутренний объёмный монтаж пайкой даёт возможность выполнять разводку непосредственно в корпусе соединителя, а исполнение в виде розетки и вилки приборного или кабельного типа упрощает компоновку блоков и жгутов. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данной категории приёмки. Перед применением рекомендуется учитывать допустимый ток на контакт в зависимости от диаметра контакта и суммарную токовую нагрузку на соединитель.
