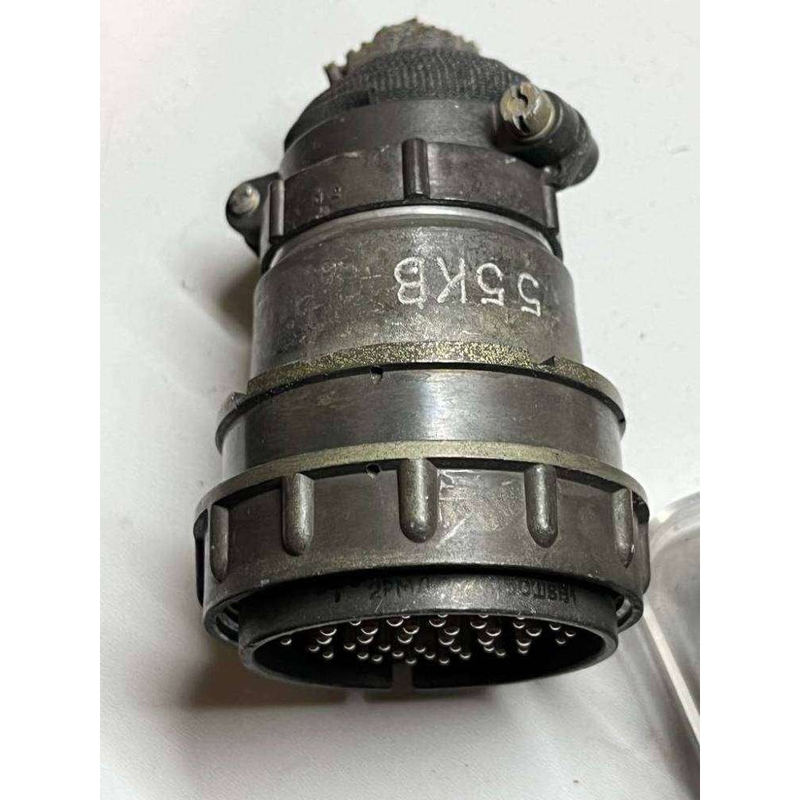

2РМДТ45КУН50Ш8В1В: надёжное решение для многоконтактных электрических соединений

2РМДТ45КУН50Ш8В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для построения разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется там, где требуется разместить большое количество электрических линий в одном компактном разъёме, обеспечить фиксированное положение при сочленении и сохранить стабильность контакта в условиях промышленной эксплуатации.

Соединители семейства 2РМДТ рассчитаны на объёмный монтаж и работу в цепях переменного тока частотой до 3 МГц. Для серии характерны резьбовое сочленение ответных частей и одношпоночная поляризация, исключающая неправильную ориентацию разъёма при подключении.

Особенности исполнения

Маркировка 2РМДТ45КУН50Ш8В1В указывает на конкретную конструктивную конфигурацию изделия:

Обозначения серии подтверждают, что буква «К» относится к кабельному корпусу, «У» — к угловому патрубку, «Н» — к исполнению для неэкранированного кабеля, а «Ш» обозначает вилочную часть соединителя. Сочетание контактов №8 включает контакты диаметром 1,5 и 2 мм.

Электрические характеристики

Разъём 2РМДТ45КУН50Ш8В1В рассчитан на подключение 50 электрических цепей. В сочетании контактов №8 используются контакты диаметром 1,5 мм и 2,0 мм, что позволяет распределять сигнальные и силовые линии с учётом требуемой токовой нагрузки.

Для соединителей 2РМДТ45 с сочетанием контактов №8 приводятся следующие ориентировочные параметры:

• рабочее напряжение — до 560 В;

• токовая нагрузка на контакт диаметром 1,5 мм — до 5 А;

• токовая нагрузка на контакт диаметром 2,0 мм — до 7,5 А;

• суммарная нагрузка на соединитель — до 260 А;

• сопротивление контакта диаметром 1,5 мм — не более 0,0025 Ом;

• сопротивление контакта диаметром 2,0 мм — не более 0,0016 Ом;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Высокое сопротивление изоляции и малое переходное сопротивление контактов особенно важны для аппаратуры управления, измерительных комплексов, систем связи, распределительных устройств и промышленного оборудования, где нежелательны потери сигнала, перегрев соединения и утечки тока.

Конструктивные преимущества

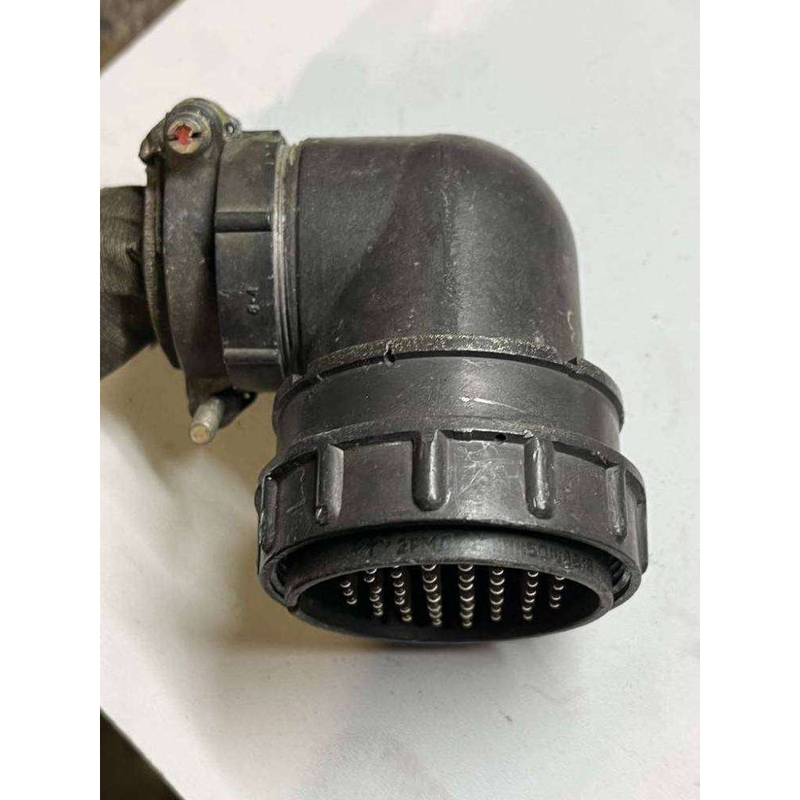

Угловой патрубок делает разъём 2РМДТ45КУН50Ш8В1В практичным для монтажа в условиях ограниченного пространства. Кабель выводится под углом к оси соединителя, что помогает уменьшить радиус изгиба, аккуратнее уложить жгут и снизить механическую нагрузку на места присоединения проводников.

Ключевые преимущества конструкции:

• 50 контактов в одном соединителе для компактной коммутации сложных кабельных жгутов;

• резьбовая фиксация, повышающая устойчивость соединения к вибрации и случайному расстыковыванию;

• одношпоночная поляризация для корректного и безопасного сочленения;

• извлекаемые контакты, упрощающие обслуживание и ремонт жгута;

• исполнение для неэкранированного кабеля;

• теплостойкость до 100 °C;

• всеклиматическое исполнение, рассчитанное на эксплуатацию в различных условиях окружающей среды.

Сферы применения

Разъём 2РМДТ45КУН50Ш8В1В может использоваться в аппаратуре, где необходимы многоконтактные разъёмные соединения с механически надёжной фиксацией:

• промышленная автоматика и шкафы управления;

• электротехнические комплексы и распределительные устройства;

• измерительные и испытательные стенды;

• системы телемеханики, контроля и сигнализации;

• транспортное и специальное оборудование;

• приборостроение, энергетика и производственные линии;

• кабельные сборки с большим числом сигнальных, управляющих и питающих цепей.

При подборе ответной части необходимо сверять тип корпуса, количество контактов, сочетание контактов №8, взаимную часть «вилка/розетка», климатическое исполнение и требуемый вариант кабельного ввода. Это обеспечит полную механическую и электрическую совместимость элементов разъёмного соединения.
