2РМДТ45КУН50Ш8В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

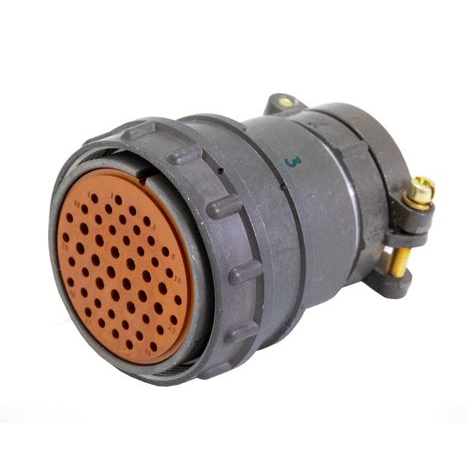

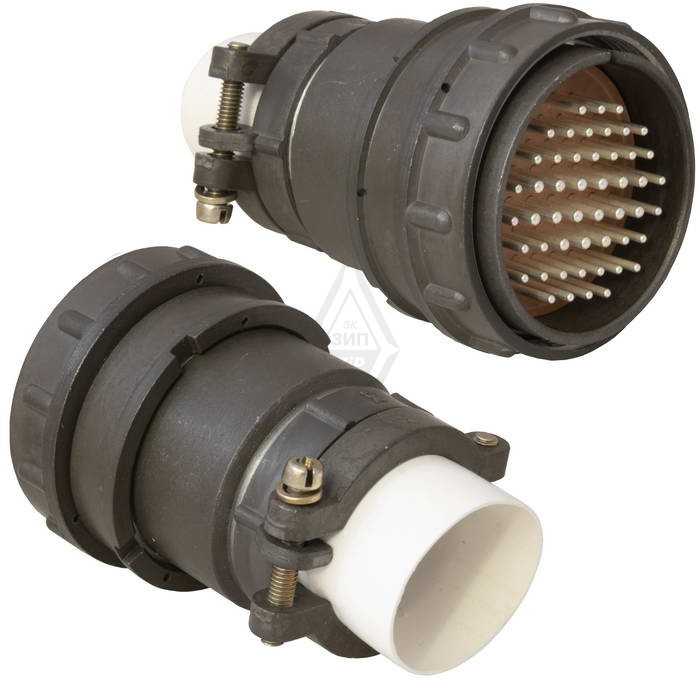

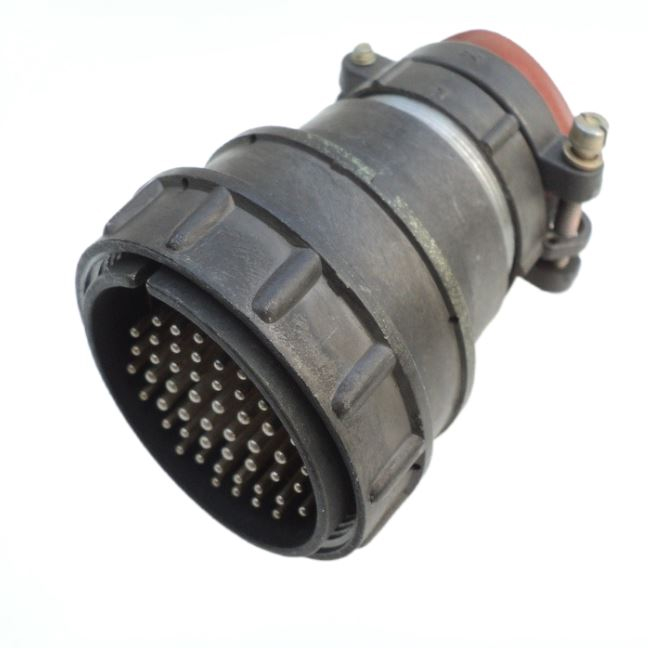

2РМДТ45КУН50Ш8В1В — это цилиндрический низкочастотный разъём серии 2РМДТ (2015–2026 гг.).
Характеристики:

Конструкция: Цилиндрический разъём с байонетным соединением, обеспечивающим быстрое и надёжное соединение/разъединение.
Количество контактов: 50 штыревых (мужских) контактов, что обозначается индексом "50Ш" в маркировке.
Исполнение: Универсальный негерметичный корпус ("КУН"), подходящий для кабельного или приборного монтажа.
Рабочее напряжение: Типично для серии 2РМДТ, может достигать до 700 В переменного тока или 1000 В постоянного тока, в зависимости от конфигурации и расстояний между контактами.
Рабочий ток: Зависит от диаметра контактов; обычно от 2 А до 25 А на контакт.
Температурный диапазон: От -60°C до +100°C (или +125°C для некоторых модификаций).
Материалы: Корпус из алюминиевого сплава, контакты из латуни с покрытием (серебро, золото или олово-висмут), изоляторы из термостойких диэлектриков.
Защита: Негерметичное исполнение, предназначенное для эксплуатации в условиях, не требующих полной защиты от влаги и пыли.
Износостойкость: Высокая механическая прочность и устойчивость к вибрациям, не менее 500 циклов сочленений-расчленений.

Применение:

Используется для организации низкочастотных электрических соединений в широком спектре оборудования.
Применяется в промышленной автоматике, станкостроении, измерительной и контрольно-измерительной аппаратуре.
Находит применение в системах связи, радиотехнике, компьютерных и периферийных устройствах.
Используется в транспортных средствах, сельскохозяйственной и специальной технике, а также в бытовой и коммерческой электронике, где необходимы надёжные и разъемные соединения в негерметичных условиях.

Описание

2РМДТ45КУН50Ш8В1В

2РМДТ45КУН50Ш8В1В: надёжное решение для многоконтактных электрических соединений

2РМДТ45КУН50Ш8В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, предназначенный для построения разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется там, где требуется разместить большое количество электрических линий в одном компактном разъёме, обеспечить фиксированное положение при сочленении и сохранить стабильность контакта в условиях промышленной эксплуатации.

Соединители семейства 2РМДТ рассчитаны на объёмный монтаж и работу в цепях переменного тока частотой до 3 МГц. Для серии характерны резьбовое сочленение ответных частей и одношпоночная поляризация, исключающая неправильную ориентацию разъёма при подключении.

Особенности исполнения

Маркировка 2РМДТ45КУН50Ш8В1В указывает на конкретную конструктивную конфигурацию изделия:

Элемент маркировки	Значение
2РМДТ	Низкочастотный цилиндрический соединитель
45	Условный размер корпуса
К	Кабельное исполнение
У	Угловой патрубок
Н	Вариант для неэкранированного кабеля
50	Количество контактов
Ш	Вилка
8	Сочетание контактов диаметром 1,5 и 2,0 мм
В1В	Исполнение с заданным покрытием контактов, теплостойкостью до 100 °C и всеклиматическим вариантом исполнения

Обозначения серии подтверждают, что буква «К» относится к кабельному корпусу, «У» — к угловому патрубку, «Н» — к исполнению для неэкранированного кабеля, а «Ш» обозначает вилочную часть соединителя. Сочетание контактов №8 включает контакты диаметром 1,5 и 2 мм.

Электрические характеристики

Разъём 2РМДТ45КУН50Ш8В1В рассчитан на подключение 50 электрических цепей. В сочетании контактов №8 используются контакты диаметром 1,5 мм и 2,0 мм, что позволяет распределять сигнальные и силовые линии с учётом требуемой токовой нагрузки.

Для соединителей 2РМДТ45 с сочетанием контактов №8 приводятся следующие ориентировочные параметры:

рабочее напряжение — до 560 В;
токовая нагрузка на контакт диаметром 1,5 мм — до 5 А;
токовая нагрузка на контакт диаметром 2,0 мм — до 7,5 А;
суммарная нагрузка на соединитель — до 260 А;
сопротивление контакта диаметром 1,5 мм — не более 0,0025 Ом;
сопротивление контакта диаметром 2,0 мм — не более 0,0016 Ом;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Высокое сопротивление изоляции и малое переходное сопротивление контактов особенно важны для аппаратуры управления, измерительных комплексов, систем связи, распределительных устройств и промышленного оборудования, где нежелательны потери сигнала, перегрев соединения и утечки тока.

Конструктивные преимущества

Угловой патрубок делает разъём 2РМДТ45КУН50Ш8В1В практичным для монтажа в условиях ограниченного пространства. Кабель выводится под углом к оси соединителя, что помогает уменьшить радиус изгиба, аккуратнее уложить жгут и снизить механическую нагрузку на места присоединения проводников.

Ключевые преимущества конструкции:

50 контактов в одном соединителе для компактной коммутации сложных кабельных жгутов;
резьбовая фиксация, повышающая устойчивость соединения к вибрации и случайному расстыковыванию;
одношпоночная поляризация для корректного и безопасного сочленения;
извлекаемые контакты, упрощающие обслуживание и ремонт жгута;
исполнение для неэкранированного кабеля;
теплостойкость до 100 °C;
всеклиматическое исполнение, рассчитанное на эксплуатацию в различных условиях окружающей среды.

Сферы применения

Разъём 2РМДТ45КУН50Ш8В1В может использоваться в аппаратуре, где необходимы многоконтактные разъёмные соединения с механически надёжной фиксацией:

промышленная автоматика и шкафы управления;
электротехнические комплексы и распределительные устройства;
измерительные и испытательные стенды;
системы телемеханики, контроля и сигнализации;
транспортное и специальное оборудование;
приборостроение, энергетика и производственные линии;
кабельные сборки с большим числом сигнальных, управляющих и питающих цепей.

При подборе ответной части необходимо сверять тип корпуса, количество контактов, сочетание контактов №8, взаимную часть «вилка/розетка», климатическое исполнение и требуемый вариант кабельного ввода. Это обеспечит полную механическую и электрическую совместимость элементов разъёмного соединения.
