Назначение соединителя

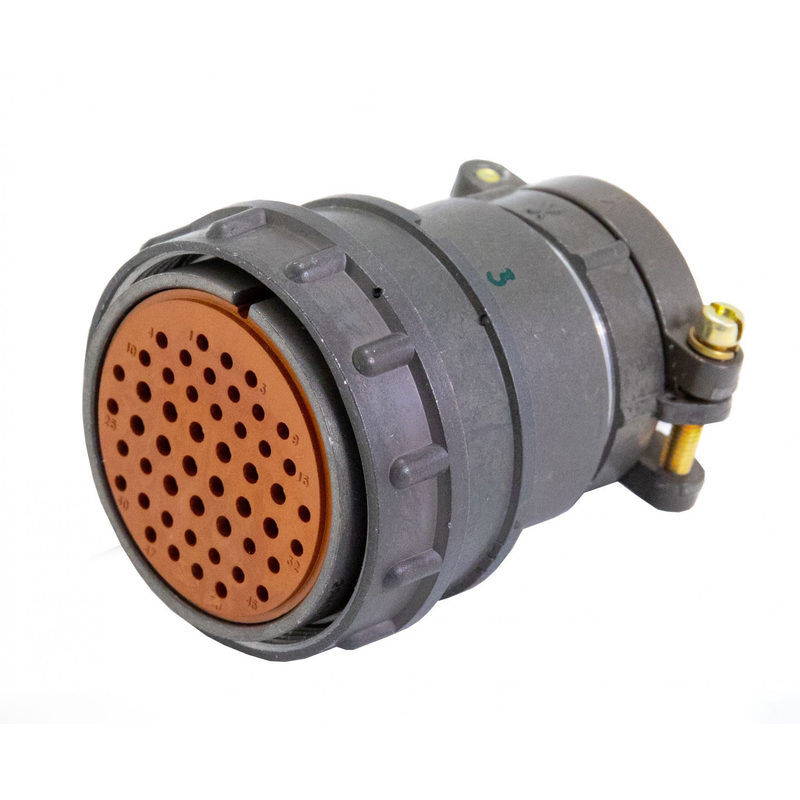

2РМДТ45КУН50Г8В1В «5» — цилиндрический низкочастотный тропикоустойчивый соединитель кабельного типа с резьбовой фиксацией, предназначенный для соединения и разъединения электрических цепей в узлах радиоэлектронной аппаратуры специального и общего назначения. Изделие представляет собой розетку кабельную с прямым патрубком и гайкой для неэкранированного кабеля, выполненную во всеклиматическом исполнении с серебряными контактами.

Условный размер корпуса — 45, общее количество контактов — 50, сочетание контактов группы 8 объединяет контакты двух диаметров: 1,5 мм и 2 мм. Соединитель применяется в электрических цепях постоянного и переменного тока и рассчитан на эксплуатацию в условиях повышенной влажности, пониженного атмосферного давления и вибрационных нагрузок.

Подтверждённые технические характеристики

• Номинальное рабочее напряжение — до 560 В (амплитудное значение).
• Максимальный рабочий ток: 5 А для контактов диаметром 1,5 мм, 10 А для контактов диаметром 2 мм.
• Сопротивление электрических контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги.
• Атмосферное пониженное давление — до 0,67 кПа, что соответствует высоте до 12 км.
• Количество циклов сочленений-расчленений — не менее 500.
• Виброустойчивость — до 5000 Гц с ускорением до 200 метров на секунду в квадрате.
• Ударная прочность — многократные удары с ускорением до 1000 метров на секунду в квадрате.
• Тип контакта — посеребренный, монтаж выполняется пайкой.
• Приёмка — «5», год — 2026.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений и содержит полный набор эксплуатационных признаков:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 45 — условный размер корпуса.
• К — кабельный корпус.
• У — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 50 — число контактов.
• Г — сочетание контактов.
• 8 — группа диаметров контактов 1,5 мм и 2 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Области применения

Благодаря высоким эксплуатационным характеристикам соединители серии 2РМДТ широко применяются в аппаратуре, работающей в жёстких условиях. В авиационной и космической технике они обеспечивают надёжную работу систем управления, связи и навигации при экстремальных нагрузках. В военной технике применяются в радиолокационных станциях, системах радиосвязи и бортовой аппаратуре, требующей повышенной стойкости к внешним воздействиям. В промышленном оборудовании используются в автоматизированных системах управления технологическими процессами.

Монтаж соединителя выполняется пайкой внутри блоков, что делает его удобным для компоновки компактных узлов радиоэлектронной аппаратуры. Тропикоустойчивое исполнение и стойкость к влаге, пониженному давлению, вибрации и ударам позволяют эксплуатировать изделие как в составе стационарной аппаратуры, так и на подвижных объектах.
