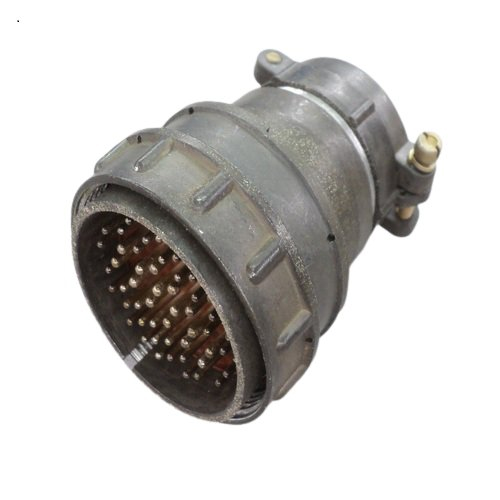

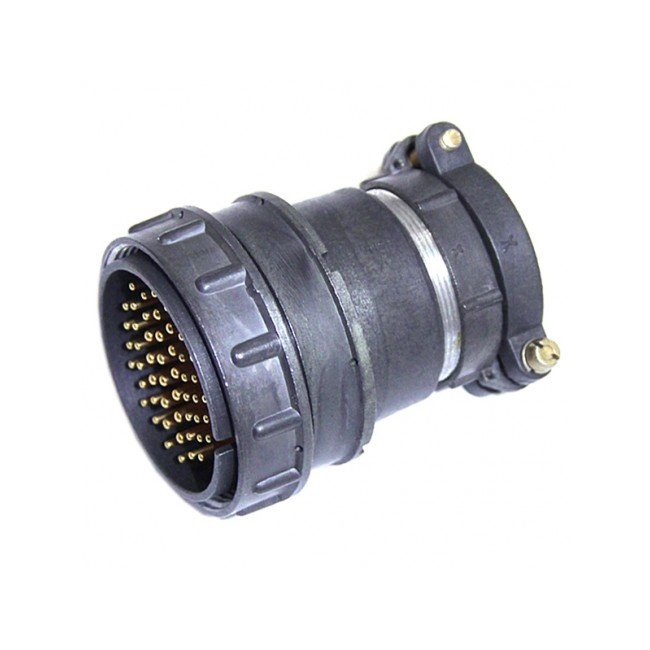

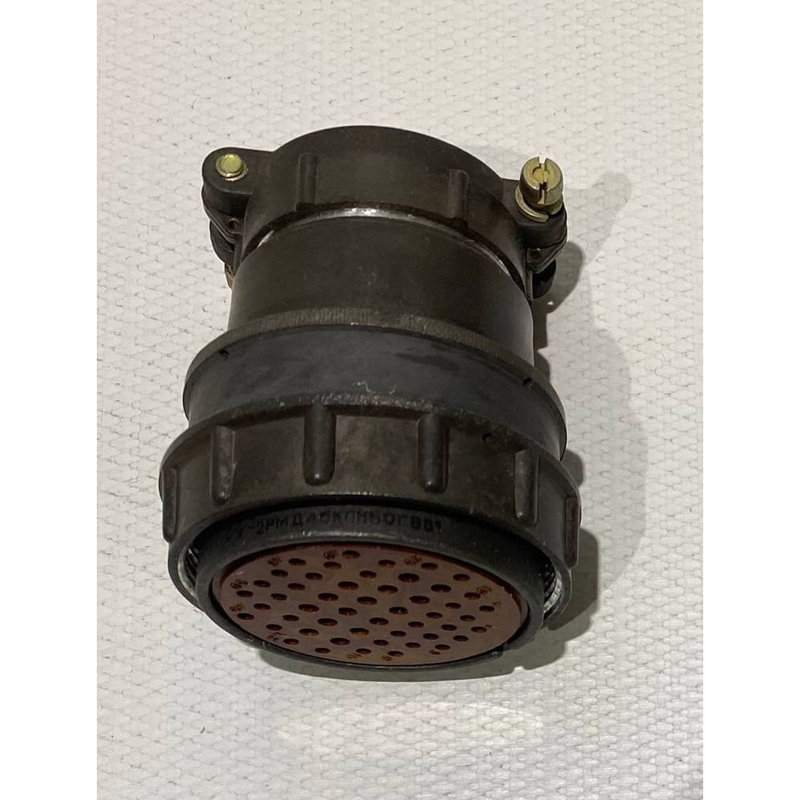

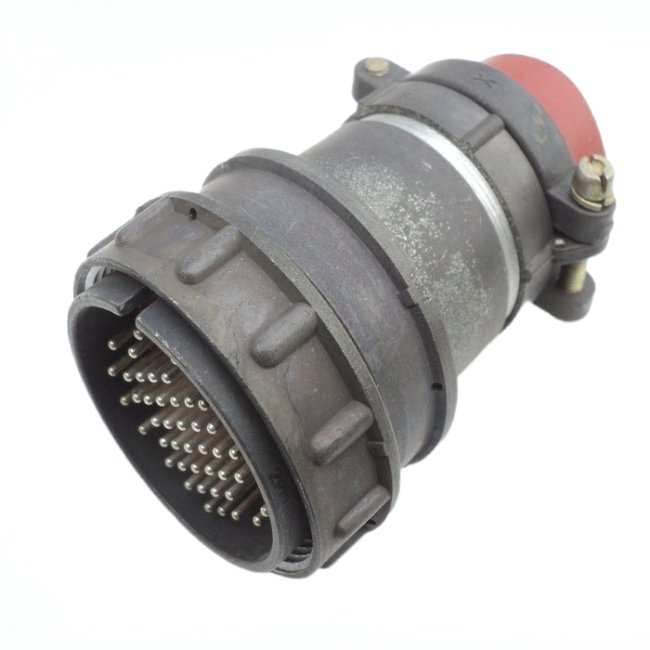

2РМДТ45КПН50Ш8В1В — это кабельная вилка цилиндрического низкочастотного негерметичного разъема серии 2РМДТ, предназначенная для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Она имеет 50 извлекаемых контактов диаметром 1,5–2 мм с серебряным покрытием (индекс "В"), максимальное рабочее напряжение до 560 В и токовую нагрузку на контакт до 5–7,5 А. Диаметр посадочного отверстия составляет 45 мм, корпус с прямым патрубком, монтаж методом обжимки, резьбовое сочленение. Климатическое исполнение всеклиматическое (индекс "В"), рабочая температура от -60 до +100°C (с перегревом контактов до +180°C).

Надежность и условия эксплуатации

Сопротивление изоляции не менее 1000–5000 МОм, электрическая прочность до 1850 В, количество сочленений-расчленений — 500, минимальная наработка 5000 часов, срок сохраняемости 15–25 лет. Выдерживает вибрацию (до 5000 Гц, 490 м/с²), линейное ускорение до 2000 м/с² и пониженное давление до 133,32·10⁻¹² Па.

Применение

Разъем применяется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения длинных электрических цепей общего назначения.
