Назначение соединителя 2РМДТ45КПН50Ш8В1В

2РМДТ45КПН50Ш8В1В — это электрический цилиндрический низкочастотный соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Применяется там, где требуется стабильная коммутация при воздействии экстремальных температур, вибраций, повышенной влажности и пониженного давления.

Соединитель используется для соединения длинных электрических цепей, в том числе в условиях тропического климата и пониженного давления до 10 в минус двенадцатой степени миллиметра ртутного столба. Кабельное исполнение позволяет монтировать изделие на кабель и обеспечивать надежный разъемный контакт в составе аппаратуры.

Конструкция и маркировка

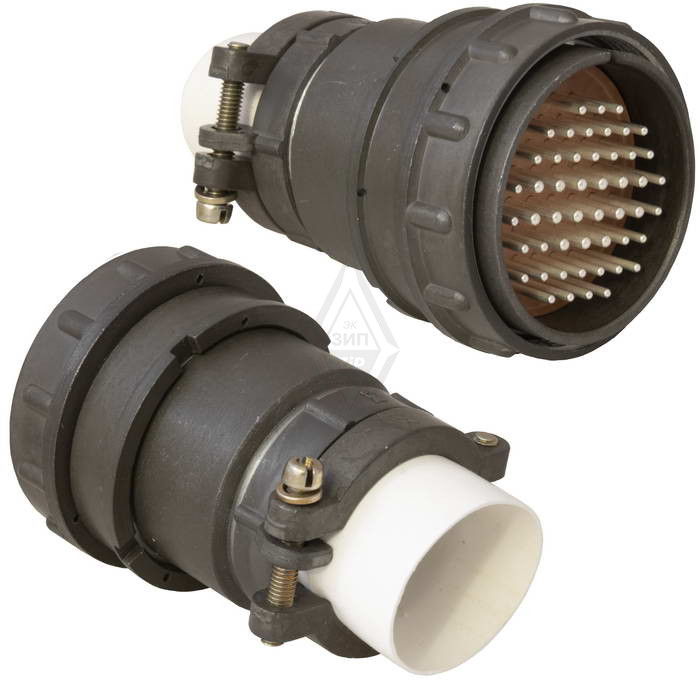

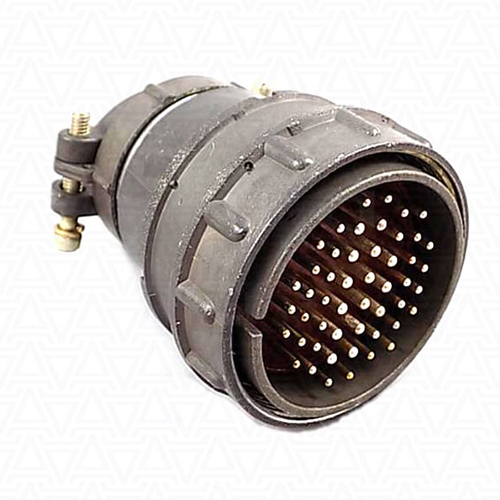

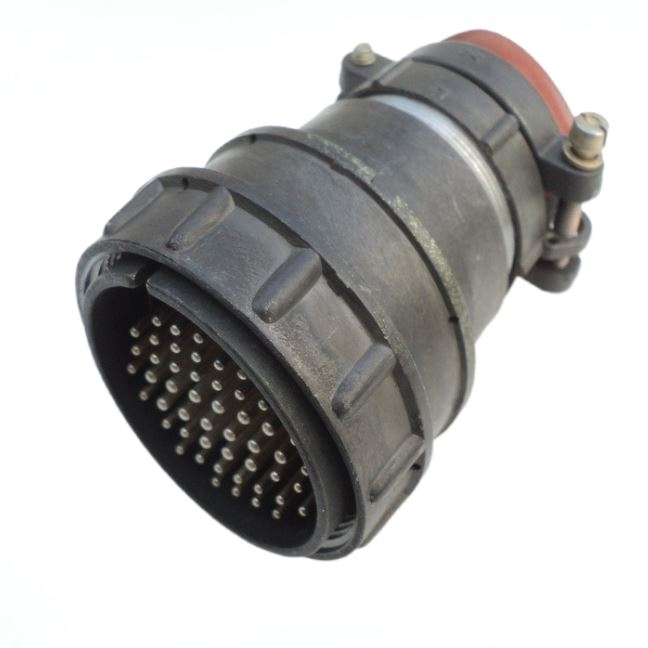

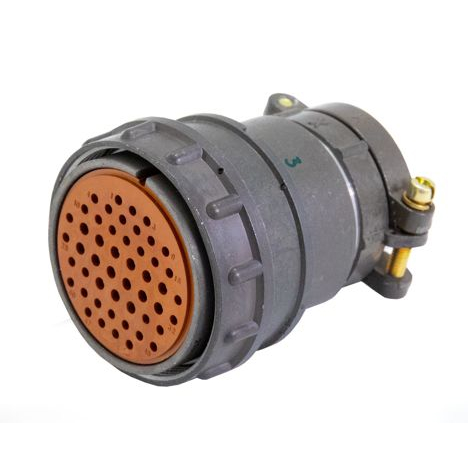

Обозначение 2РМДТ45КПН50Ш8В1В содержит информацию об основных конструктивных признаках. Корпус кабельный размером 45 миллиметров, сочетание контактов — 8, контакты извлекаемые с монтажом методом обжимки. Изделие представляет собой кабельную вилку или розетку в зависимости от варианта исполнения. Предусмотрены прямой патрубок, обозначенный буквой П, и гайка для неэкранированного кабеля, обозначенная буквой Н.

Соединитель имеет резьбовую фиксацию, что обеспечивает надежное удержание ответных частей при механических воздействиях. Всеклиматическое исполнение В и покрытие контактов серебром В1 повышают стойкость к коррозии и обеспечивают стабильное переходное сопротивление. Корпус рассчитан на промышленные условия эксплуатации.

Технические характеристики

• Количество контактов — 50, диаметр контактов — 1 миллиметр.
• Максимальное рабочее напряжение — до 560 вольт.
• Токовая нагрузка — до 50 ампер.
• Сопротивление изоляции — не менее 1000 мегаом.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 5000 часов.
• Выдерживает линейное ускорение до 1000–2000 метров на секунду в квадрате.
• Повышенная влажность — до 98 процентов при плюс 40 градусах Цельсия.
• Срок сохраняемости — от 15 до 25 лет.

Перечисленные параметры подтверждают пригодность соединителя для ответственных цепей питания и сигнальных линий в жестких условиях эксплуатации. Сочетание высокого рабочего напряжения, значительной токовой нагрузки и широкого температурного диапазона делает изделие универсальным решением для промышленной радиоэлектроники.

Применение и условия эксплуатации

Соединитель применяется для соединения длинных электрических цепей в условиях экстремальных температур, вибраций и пониженного давления. Тропикоустойчивое исполнение позволяет использовать его в регионах с влажным и жарким климатом, а также в герметизированных объемах аппаратуры. Извлекаемые контакты с обжимным монтажом упрощают сборку кабельных сборок и замену отдельных контактов при ремонте.

Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, что особенно важно для бортовой и наземной техники. Всеклиматическое исполнение и серебряное покрытие контактов обеспечивают стабильность электрических параметров на протяжении всего срока службы. Благодаря сочетанию прочности, влагостойкости и широкого температурного диапазона изделие подходит для ответственных применений в радиотехнической аппаратуре.
