Назначение

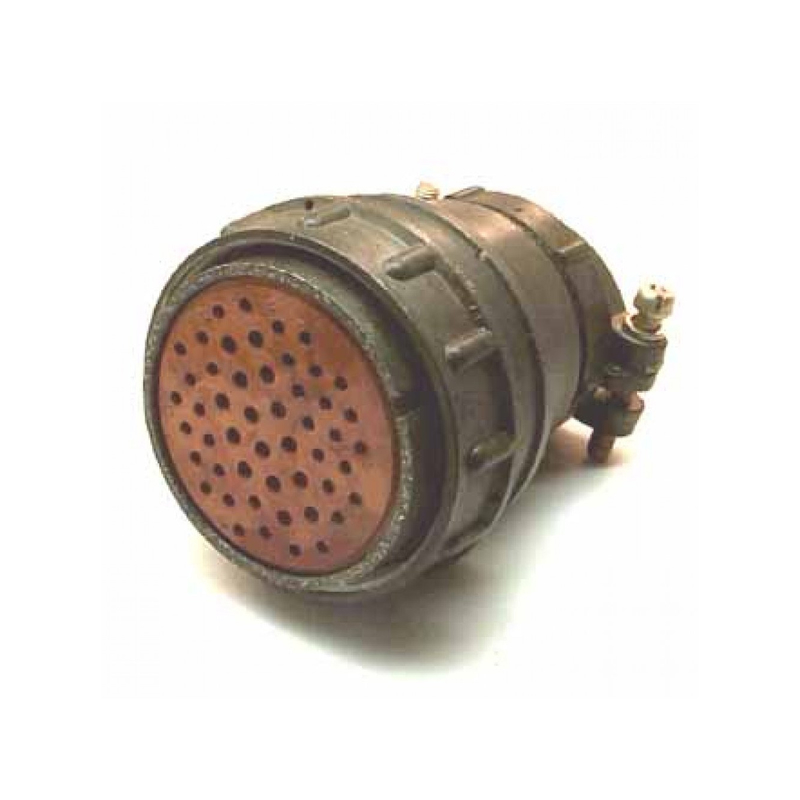

2РМДТ45КПН50Г8В1В «ОС» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе кабельных сборок и приборных соединений. Розетка применяется там, где требуется надежное разъемное соединение с большим числом контактов и устойчивость к интенсивным механическим и климатическим воздействиям.

Маркировка «ОС» указывает на специальный вид приемки. Изделие соответствует техническим условиям ТУ ГЕ0.364.126. Год выпуска — 92.

Подтвержденные особенности

Электрические параметры

Соединитель имеет 50 контактов: 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм. Максимальное рабочее напряжение составляет 560 В. Рабочий ток — до 7,5 А на контакт диаметром 2 мм и до 5 А на контакт диаметром 1,5 мм. Сопротивление изоляции — не менее 1000–5000 МОм, переходное сопротивление контактов — до 5 мОм.

Конструкция и материалы

Корпус выполнен из алюминиевого сплава с оксидированием. Материал изолятора — карболит, контакты изготовлены из латуни с серебряным покрытием. Монтаж — пайка. Габариты: диаметр 54 мм, высота 67,5 мм, резьба накидной гайки M48×1,5.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 40 градусах Цельсия. Атмосферное давление — от 133,32 умноженного на 10 в минус двенадцатой степени Па до 50,6 умноженного на 10 в четвертой степени Па. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и механические удары с ускорением до 1000 метров на секунду в квадрате.

Ресурс и надежность

Минимальная наработка — 1000 часов, при температуре 80 градусов Цельсия на контакте — до 175 000 часов. Ресурс — 500 сочленений-расчленений. Срок хранения — 15 лет.

Применение

Розетка применяется в кабельных линиях и приборных соединениях, где необходима передача сигналов и питания по большому числу цепей в условиях повышенных вибраций, ударов, широкого диапазона температур и влажности. Паечный монтаж обеспечивает стабильный электрический контакт, а металлический корпус с оксидированием и накидная гайка M48×1,5 — механическую прочность и фиксацию сочленения.

Ключевые параметры для подбора и эксплуатации:

• число контактов — 50 (35 диаметром 1,5 мм и 15 диаметром 2 мм);
• максимальное рабочее напряжение — 560 В;
• рабочий ток — до 7,5 А на контакт диаметром 2 мм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• ресурс сочленений — 500 циклов;
• срок хранения — 15 лет;
• вид приемки — «ОС».

Изделие поставляется в соответствии с ТУ ГЕ0.364.126; сведения о производителе, комплектации и гарантии в предоставленных данных не указаны.
