Назначение

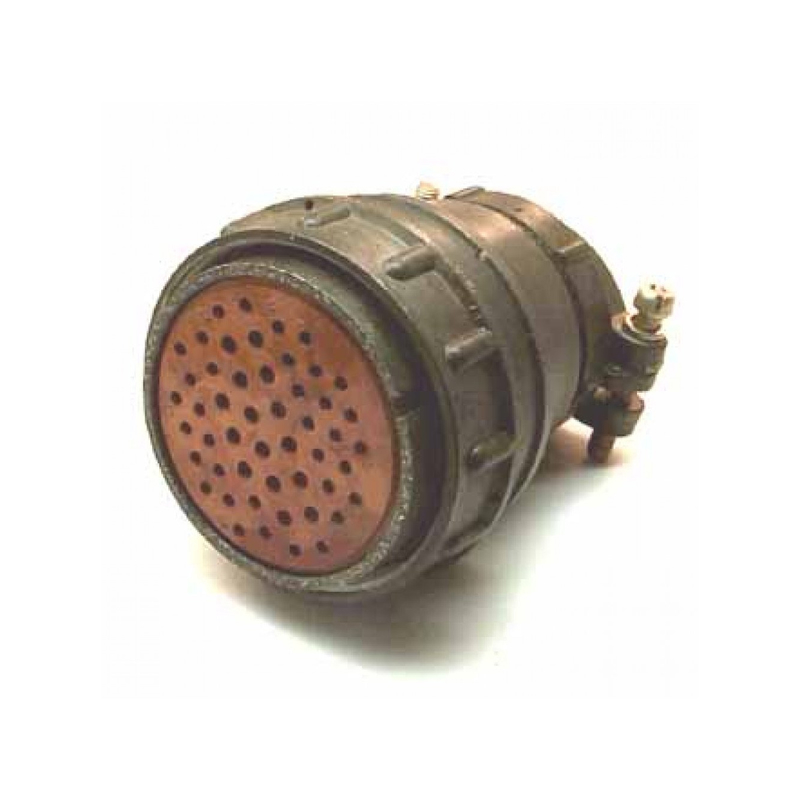

Кабельная розетка 2РМДТ45КПН50Г8В1В «ОС» (артикул 81081) входит в серию герметичных цилиндрических соединителей 2РМДТ и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка обеспечивает электрическое и механическое соединение кабельных линий с ответными частями серии и применяется там, где требуется герметичность, стойкость к внешним воздействиям и надёжная коммутация при повышенных требованиях к качеству приёмки.

Основные электрические характеристики

Соединитель имеет 50 контактов: 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм. Максимальное рабочее напряжение составляет 560 В, допустимый ток на контакт — до 7,5 А для контактов диаметром 2 мм. Рабочий диапазон температур — от −60 до +100 °C. Исполнение всеклиматическое: изделие устойчиво к влажности 98% при температуре +40 °C и сохраняет работоспособность при пониженном давлении до 133,32·10⁻¹² Па.

Конструкция и материалы

• Корпус из алюминиевого сплава А-22, диаметр 54 мм, высота 67,5 мм.
• Прямой патрубок с гайкой Н для неэкранированного кабеля, присоединительная резьба M48×1,5.
• Контакты гнёздные, из латуни с серебряным покрытием, извлекаемые, монтаж пайкой.
• Изолятор из карболита.
• Резьбовое сочленение с одношпоночной поляризацией, что исключает неправильную стыковку.

Такое исполнение корпуса и контактной группы обеспечивает механическую прочность и стабильность параметров при вибрациях и ударах.

Показатели надёжности

Минимальная наработка соединителя составляет от 1000 до 5000 часов, ресурс — 500 сочленений-расчленений, срок сохраняемости — от 15 до 25 лет. Сопротивление изоляции — не менее 1000–5000 МОм. Изделие устойчиво к вибрации в диапазоне 1–5000 Гц с ускорением до 50g, к ударам с ускорением до 1000 м/с² и к акустическим шумам уровнем 170 дБ.

Маркировка и приёмка

Обозначение «ОС» указывает на особую приёмку — вид контроля качества, соответствующий техническим условиям ТУ ГЕ0.364.126. Исполнение В1В обеспечивает повышенную надёжность в сложных условиях эксплуатации. В карточке товара также указан год выпуска — 1989.

Применение

Розетка применяется в составе кабельных сборок и жгутов промышленного, приборного и специального оборудования, где требуются герметичные цилиндрические разъёмы с большим числом контактов и стойкостью к климатическим и механическим нагрузкам. Монтаж контактов выполняется пайкой, что обеспечивает надёжное и воспроизводимое соединение при обслуживании и ремонте кабельных линий.
