Назначение

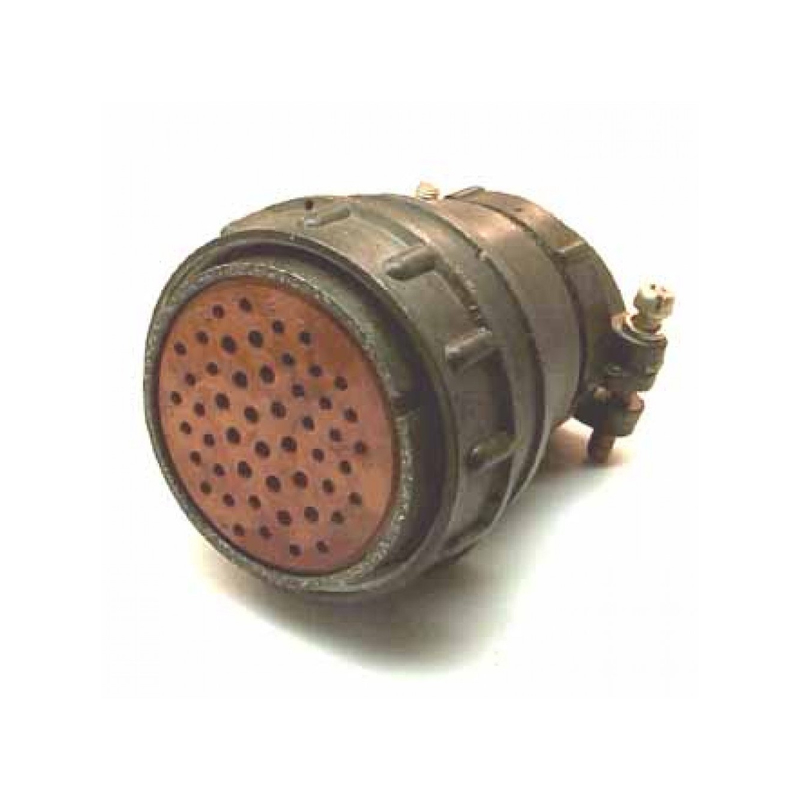

2РМДТ45КПН50Г8В1В «ОС» — кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в промышленных и специальных системах, где требуется надёжное электрическое соединение с высоким ресурсом работы и устойчивостью к внешним воздействиям.

Приёмка «ОС» подтверждает соответствие изделия требованиям ТУ ГЕ0.364.126. Год выпуска — 88.

Электрические характеристики

Соединитель имеет 50 контактов: 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм. Максимальное рабочее напряжение составляет 560 В. Допустимый ток на контакт достигает 7,5 А для контактов диаметром 2 мм, рабочий ток на весь разъём — до 260 А. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Конструкция и материалы

Корпус розетки выполнен из алюминиевого сплава А-22 с оксидным покрытием. Исполнение включает прямой патрубок (П) и гайку для неэкранированного кабеля (Н). Контакты изготовлены из латуни с серебряным покрытием (В1В), изолятор — из карболита.

Габаритные размеры изделия:

• диаметр корпуса — 54 мм;
• высота — 67,5 мм;
• резьба накидной гайки — M48×1,5.

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне внешних условий:

• температура окружающей среды — от минус 60 до плюс 100 °C;
• относительная влажность — до 98 % при температуре плюс 40 °C;
• атмосферное давление — от 133×10⁻¹² до 50,6×10⁴ Па;
• вибрация в диапазоне 1–5000 Гц с ускорением до 50 g;
• акустические шумы — до 170 дБ;
• многократные удары с ускорением до 1000 м/с².

Ресурс и надёжность

Минимальная наработка изделия составляет от 1000 до 5000 часов. Ресурс по числу сочленений-расчленений — 500 циклов. Срок хранения — 15 лет. Сочетание прочного металлического корпуса, серебряного покрытия контактов и стойкости к механическим и климатическим нагрузкам делает розетку пригодной для длительной эксплуатации в ответственных системах.

Применение

Розетку 2РМДТ45КПН50Г8В1В «ОС» используют для подключения неэкранированного кабеля к ответной части соединителя в составе промышленного оборудования и специальной аппаратуры. Многоконтактное исполнение позволяет передавать сигналы и питание по одному разъёму, а диапазон рабочих температур и устойчивость к вибрации и ударам обеспечивают надёжную работу в жёстких условиях эксплуатации.
