Назначение и область применения

Кабельная розетка 2РМДТ45КПН50Г8В1В производства Элекон серии 2РМДТ предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в ответственных системах передачи сигналов и мощности, работающих в суровых условиях эксплуатации. Артикул товара — 50208, категория — 2РМД.

Благодаря высокому ресурсу и стойкости к внешним воздействиям разъём востребован в промышленном оборудовании, измерительной и испытательной технике, а также в других областях, где требуется надёжная коммутация цепей.

Контакты и электрические параметры

Соединитель имеет 50 контактов двух типов:

• 35 контактов диаметром 1,5 мм с рабочим током до 5 А на контакт;
• 15 контактов диаметром 2 мм с рабочим током до 7,5 А на контакт.

Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление — до 2,5 мОм. Рабочий ток на весь разъём достигает 260 А, рабочее напряжение — до 560 В. Сопротивление изоляции составляет 5000 МОм.

Конструкция и исполнение

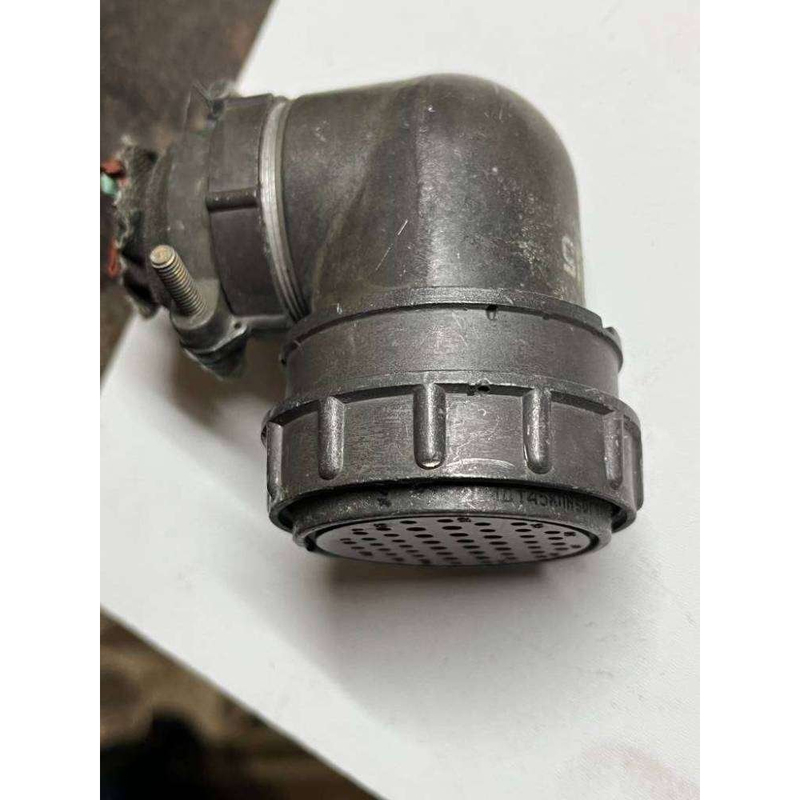

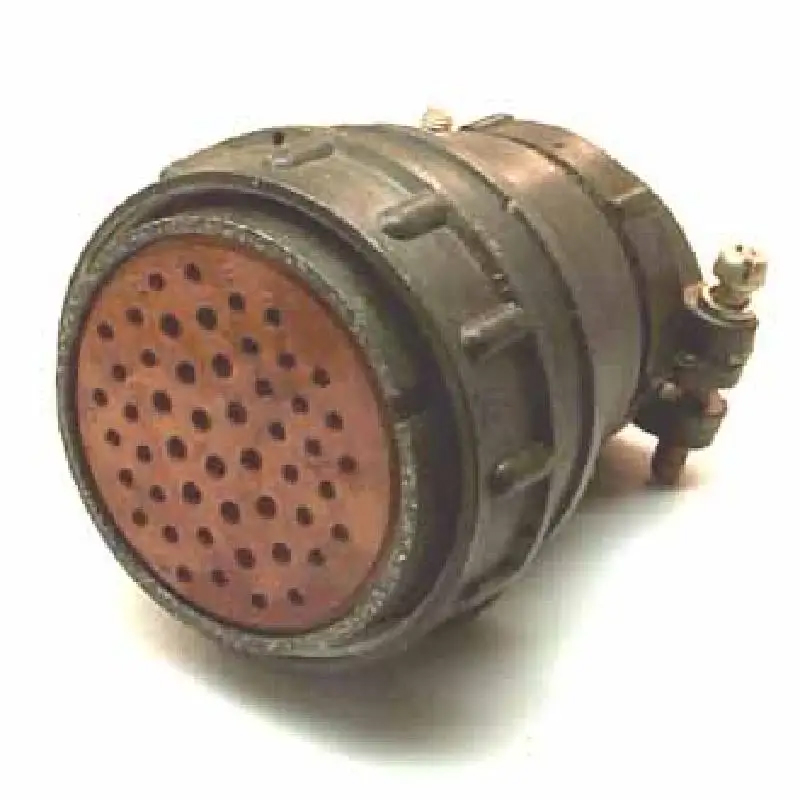

2РМДТ45КПН50Г8В1В — резьбовая кабельная розетка (КПН) с прямым патрубком (П) для неэкранированного кабеля и накидной гайкой M48×1,5. Монтаж объёмный механический с пайкой контактов, контакты извлекаемые, поляризация одношпоночная.

Корпус выполнен из алюминиевого сплава с оксидным покрытием серого цвета, диаметр корпуса — 54 мм, высота — 67,5 мм. Изолятор изготовлен из карболита коричневого цвета.

Условия эксплуатации и надёжность

Климатическое исполнение В2.1 рассчитано на температуры от минус 60 до плюс 100 °C, влажность 98% при плюс 40 °C и широкий диапазон давлений. Соединитель выдерживает вибрацию 1–5000 Гц с ускорением 50 g, удары до 500 g и акустические шумы 170 дБ.

Ресурс изделия — 500 сочленений-расчленений, наработка — от 1000 до 175 000 часов. Указанные параметры подтверждают пригодность разъёма для длительной работы в тяжёлых условиях.
