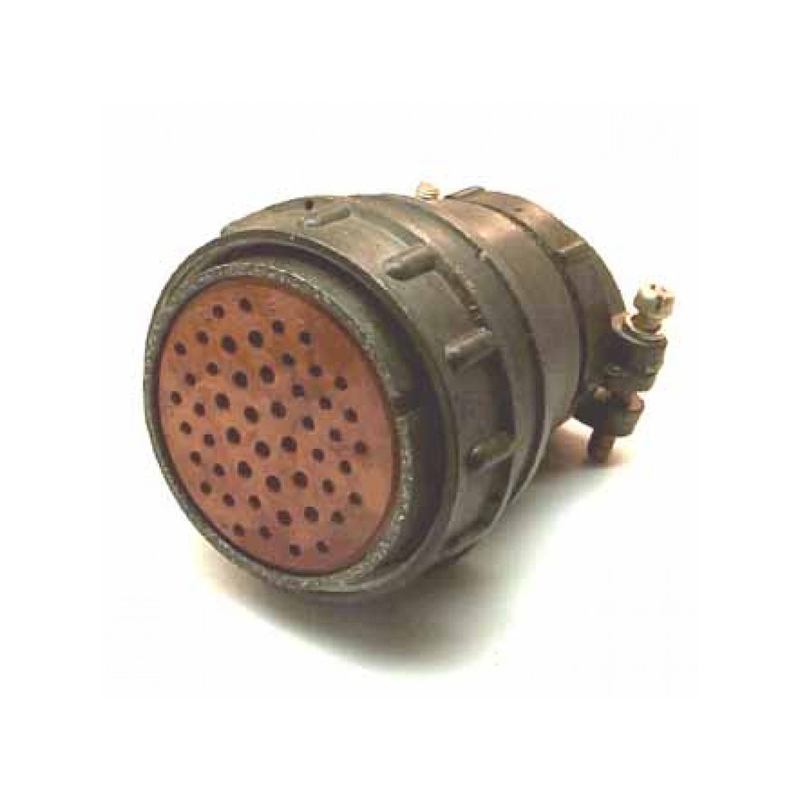

Соединитель 2РМДТ45КПН50Г8В1В «5» (артикул 81083) — цилиндрический низкочастотный электрический соединитель серии 2РМД, выполненный в виде кабельной розетки. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3 МГц в составе кабельных сборок и приборных соединений. Благодаря герметичному исполнению серии и всеклиматическому исполнению соединитель применяется в аппаратуре, работающей в жёстких условиях эксплуатации.

Назначение и область применения

Розетка кабельная 2РМДТ45КПН50Г8В1В «5» служит для электрического соединения кабеля с ответной частью — вилкой или приборным разъёмом соответствующего типоразмера серии 2РМД. Конструкция с прямым патрубком и гайкой рассчитана на подключение неэкранированного кабеля.

Соединитель применяется в радиоэлектронной аппаратуре, приборах и системах, где требуется передача сигналов и питания по большому числу цепей при повышенных требованиях к механической прочности и стойкости к внешним воздействиям. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах.

Основные технические характеристики

Соединитель содержит 50 контактов: 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм. Такое сочетание позволяет коммутировать как сигнальные, так и силовые цепи в одном разъёме.

• Максимальное рабочее напряжение — до 560 В.
• Ток на контакт диаметром 1,5 мм — до 5 А.
• Ток на контакт диаметром 2 мм — до 7,5 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Диаметр посадочного отверстия корпуса — 45 мм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ресурс — не менее 500 сочленений-расчленений.
• Наработка — от 1000 до 5000 часов.

Материалы и покрытия

Корпус соединителя изготовлен из алюминиевого сплава, изолятор — из карболита, контакты выполнены из латуни с серебряным покрытием. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжность электрического соединения.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении до 50 g, ударные нагрузки с ускорением до 500 g, а также акустические шумы уровнем до 170 дБ. Совокупность этих параметров позволяет применять изделие в аппаратуре, подвергающейся интенсивным механическим воздействиям.

Расшифровка обозначения

1. 2РМДТ — серия герметичных низкочастотных соединителей.
2. 45 — условный размер корпуса.
3. КПН — кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.
4. 50 — число контактов.
5. Г8 — розетка, сочетание исполнения 8.
6. В1В — серебряное покрытие контактов, теплостойкость до плюс 100 градусов Цельсия, всеклиматическое исполнение.
7. «5» — вид приёмки (ВП, ПЗ по ГОСТ).

Приёмка и исполнение

Маркировка «5» в обозначении соединителя указывает на вид приёмки — ВП и ПЗ по ГОСТ. Год выпуска изделия — 1989. Указанные сведения о приёмке подтверждают соответствие соединителя требованиям государственных стандартов к данной категории изделий.
