Назначение соединителя 2РМДТ45КПН50Г8В1В

2РМДТ45КПН50Г8В1В — это электрический цилиндрический низкочастотный соединитель негерметичного тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Конструкция ориентирована на применение в составе оборудования, где требуется надёжная коммутация большого числа проводников при повышенных требованиях к стойкости к внешним воздействиям.

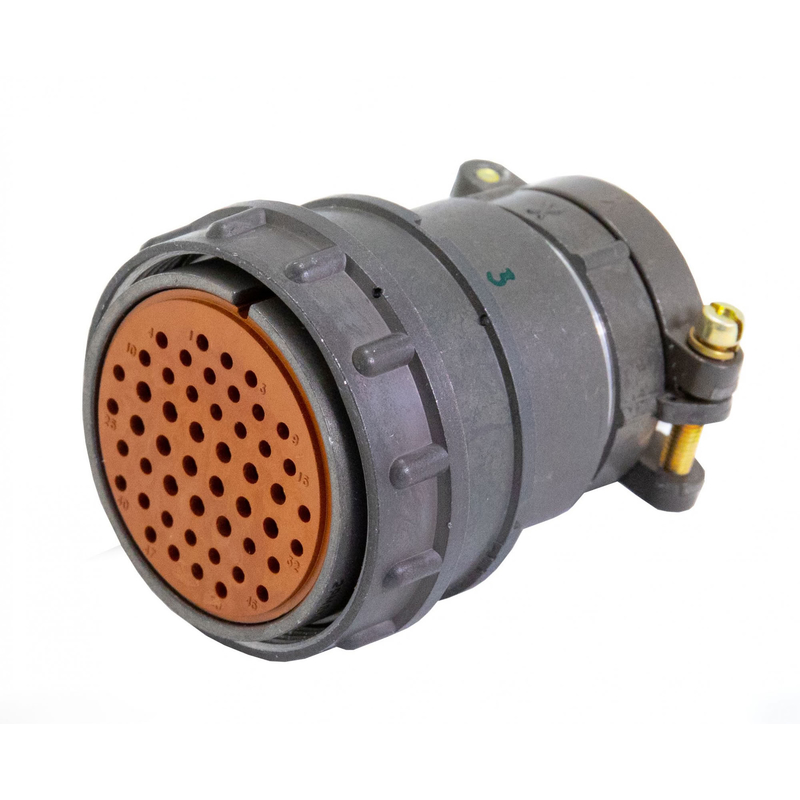

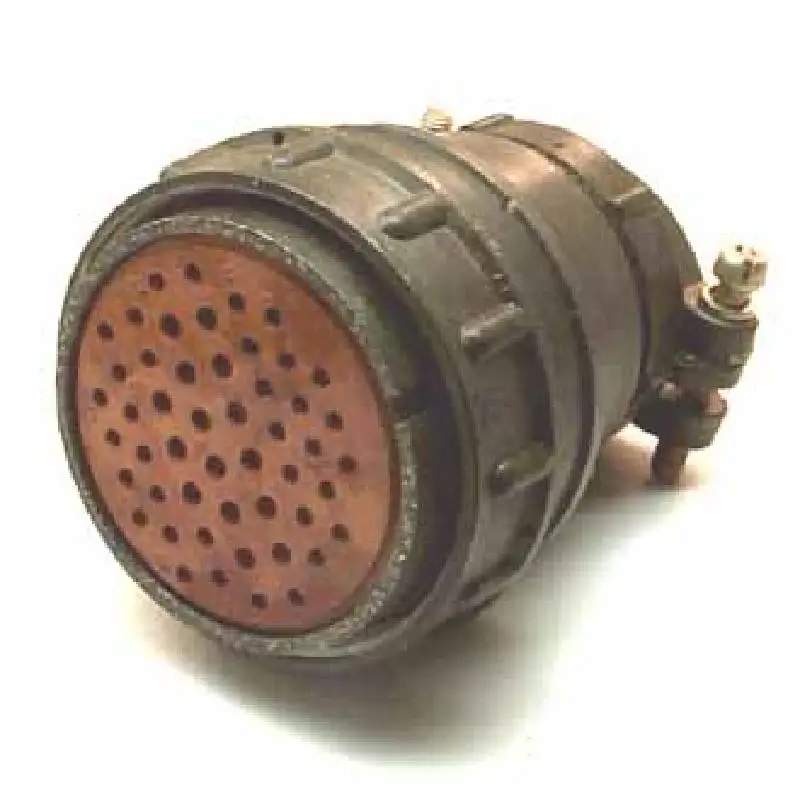

Соединитель выполнен в виде кабельного корпуса (розетки) с резьбовым соединением. Такое исполнение обеспечивает механическую фиксацию ответных частей и стабильный электрический контакт при эксплуатации в условиях вибрации и ударных нагрузок.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели. Они определяют её применимость в конкретных условиях эксплуатации.

• Диаметр посадочного отверстия — 45 мм, диаметр корпуса — 54 мм.
• Контакты диаметром 1 мм; метод монтажа — обжимка.
• Материал изолятора — карболит.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — 500 циклов.
• Усилие расчленения — не более 392,4 Н (40 кгс).
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов, срок сохраняемости — до 25 лет.
• Исполнение — всеклиматическое, обозначено индексом В; покрытие контактов — серебро или золото.
• Стойкость к вибрации в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, к одиночным ударам и пониженному давлению.
• Токовая нагрузка: для контактов диаметром 1,5 мм — 5 А, для контактов диаметром 2 мм — 7,5 А.

Область применения и условия эксплуатации

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Тропикоустойчивое негерметичное исполнение и всеклиматическое исполнение В позволяют использовать его в условиях повышенной влажности и переменных температур, характерных для тропического климата. Резьбовое соединение обеспечивает механическую прочность стыка, что важно для оборудования, подверженного вибрационным и ударным воздействиям.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и стойкость к пониженному давлению расширяют область применения, включая аппаратуру, работающую в сложных климатических и высотных условиях. Срок сохраняемости до 25 лет и минимальная наработка 5000 часов подтверждают ресурсные характеристики изделия при соблюдении правил хранения и эксплуатации.

Совместимость и монтаж

Монтаж выполняется методом обжимки, что обеспечивает надёжное соединение проводников с контактами. Резьбовое соединение упрощает сборку и разборку узла, а также снижает риск самопроизвольного расчленения под действием вибрации. Покрытие контактов серебром или золотом способствует стабильности переходного сопротивления в течение всего срока службы.

Данные каталога

Артикул изделия — 50209. Категория — 2РМД. Год — 2017. Производитель в предоставленных данных не указан.
