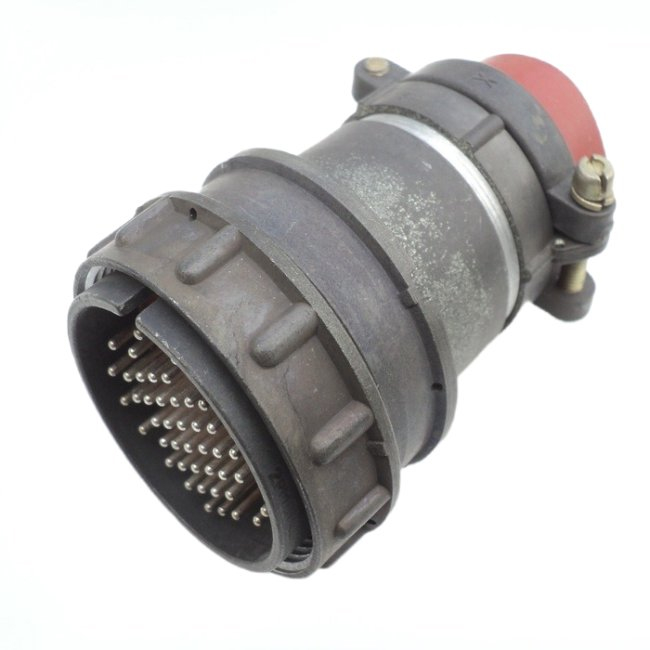

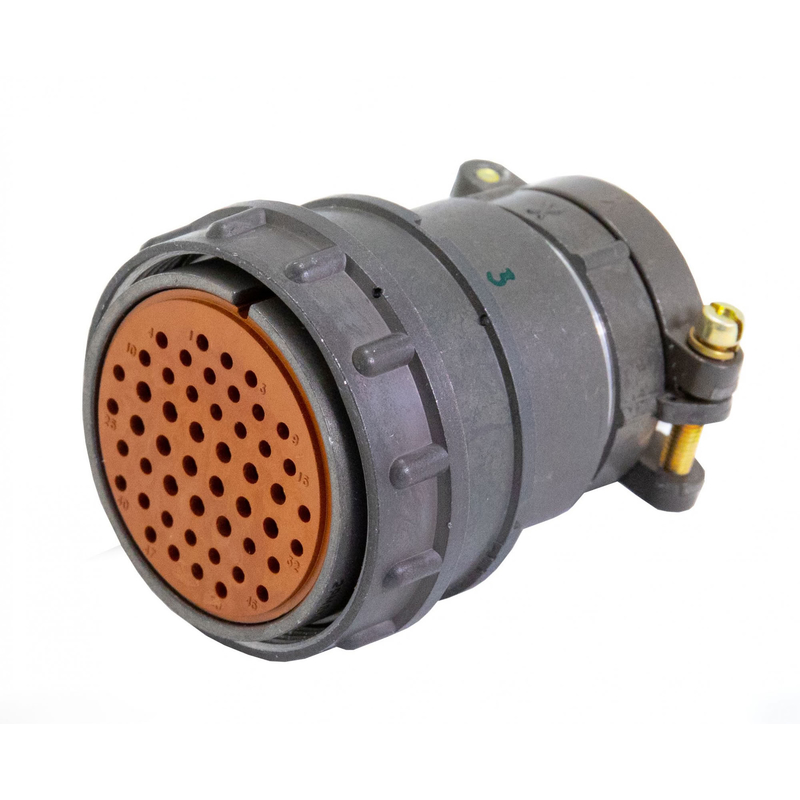

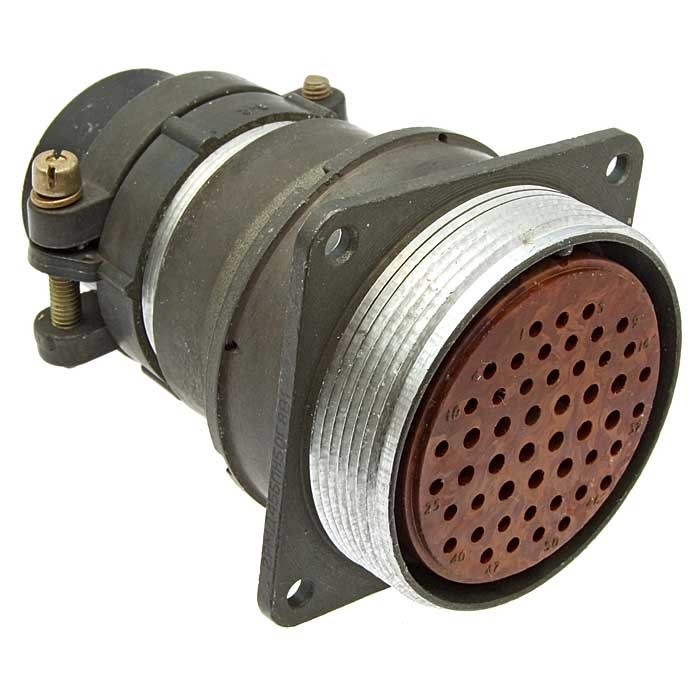

Назначение соединителя 2РМДТ45КПН50Г8В1В

Соединитель 2РМДТ45КПН50Г8В1В представляет собой кабельную розетку, предназначенную для соединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения, где требуется надёжное электрическое соединение при воздействии различных климатических факторов.

Данный соединитель выпущен в 2020 году и относится к категории 2РМД. Артикул товара — 2927. Конструктивно изделие состоит из двух частей: розетки и вилки, что обеспечивает разъёмное соединение электрических цепей.

Подтверждённые технические характеристики

Ниже приведены параметры соединителя, указанные в описании изделия:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Условный размер корпуса: 45.
• Количество контактов: 50.
• Покрытие контактов: серебро.
• Рабочее напряжение: 560 В, максимальное напряжение — до 700 В.
• Поддерживаемые частоты: до 3 МГц.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Материал корпуса: металл.
• Материал изолятора: карболит.

Конструктивные особенности

Соединитель имеет прямой патрубок и резьбовую фиксацию, что обеспечивает надёжное и устойчивое соединение частей. Кабельное исполнение корпуса позволяет подключать неэкранированный кабель. Металлический корпус в сочетании с карболитовым изолятором обеспечивает механическую прочность и электрическую изоляцию контактов. Тропикоустойчивое исполнение и всеклиматическое обозначение В в маркировке указывают на пригодность изделия к эксплуатации в различных климатических условиях.

Расшифровка обозначения 2РМДТ45КПН50Г8В1В

Маркировка соединителя содержит полную информацию о его конструкции и параметрах:

1. 2РМДТ — тип соединителя.
2. 45 — условный размер корпуса.
3. К — вид корпуса (кабельный).
4. П — вид патрубка (прямой).
5. Н — вид гайки патрубка (для неэкранированного кабеля).
6. 50 — количество контактов.
7. Г — часть соединителя (розетка).
8. 8 — обозначение сочетания контактов.
9. В — покрытие контактов (серебро).
10. 1 — теплостойкость (100 °C).
11. В — всеклиматическое исполнение.

Применение и условия эксплуатации

Соединитель 2РМДТ45КПН50Г8В1В предназначен для использования в различных электрических системах, включая радиоэлектронную аппаратуру, где требуется надёжное соединение под воздействием различных климатических условий. Благодаря диапазону рабочих температур от минус 60 °C до плюс 100 °C изделие применимо как в обычных, так и в жёстких условиях эксплуатации. Всеклиматическое исполнение и тропикоустойчивость расширяют область применения соединителя.

Гарантийные показатели

Гарантийный срок хранения соединителя составляет 15 лет с момента изготовления. Гарантированная наработка достигает 1000 часов в обычных условиях эксплуатации. Указанные показатели подтверждают длительный срок службы изделия при соблюдении условий хранения и эксплуатации.
