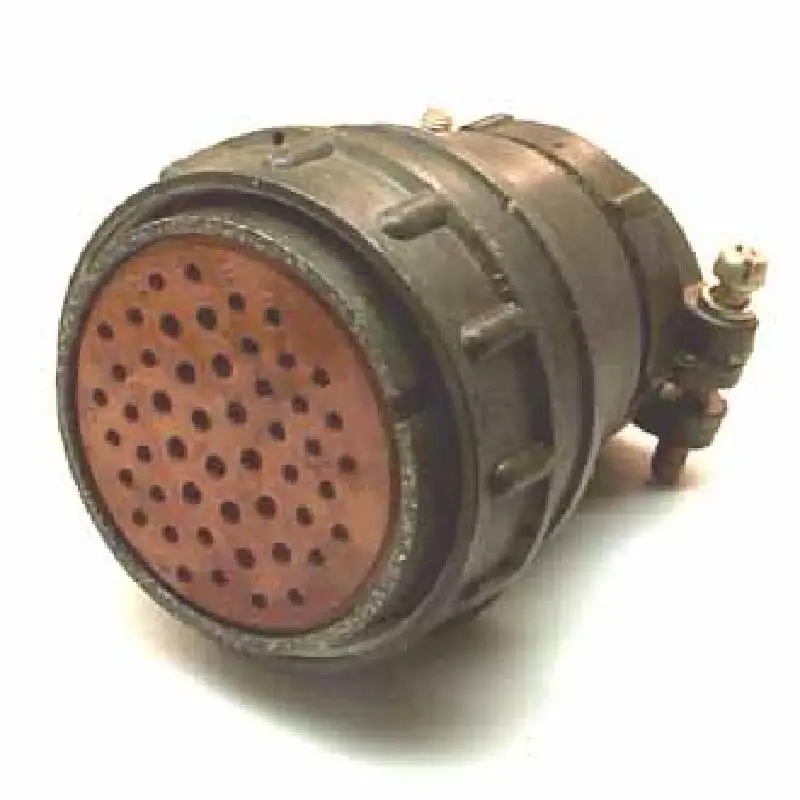

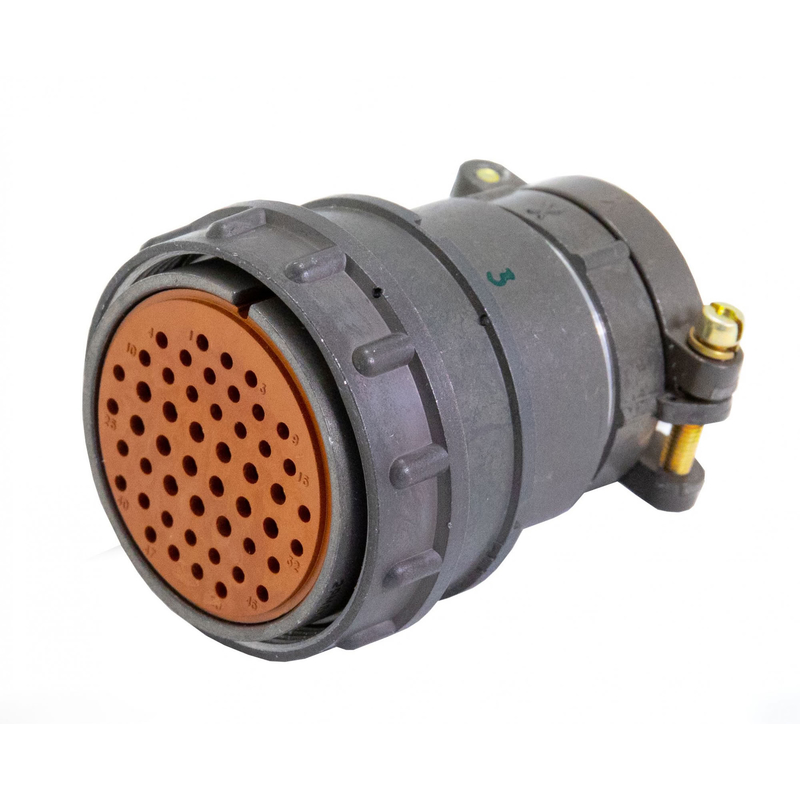

2РМДТ45КПН50Г8В1В — это розетка кабельная цилиндрического низкочастотного соединителя серии 2РМДТ с резьбовой фиксацией и прямым патрубком для неэкранированного кабеля.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный.
• Тип корпуса: Кабельный, розетка.
• Тип патрубка: Прямой.
• Тип фиксации: Резьбовая, обеспечивающая надежное соединение в условиях вибрации и ударных нагрузок.
• Тип кабеля: Предназначен для подключения неэкранированного кабеля.
• Количество контактов: 50.
• Тип контактов: Все контакты гнездовые (розетка).
• Диаметр контактов: 1,5 мм и 2 мм (обычно используются для передачи сигналов и питания соответственно).
• Покрытие контактов: Серебряное, что обеспечивает низкое электрическое сопротивление и хорошую коррозионную стойкость.
• Рабочее напряжение: До 700 В (переменное, среднеквадратичное значение) / 1000 В (постоянное).
• Рабочий ток на контакт: Варьируется в зависимости от диаметра контакта, обычно до 7-10 А для контактов 1,5 мм и до 15-20 А для контактов 2 мм.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
• Рабочий диапазон температур: От -60°C до +100°C (теплостойкость до +100°C).
• Относительная влажность: До 98% при температуре +35°C (тропикоустойчивое и всеклиматическое исполнение).
• Виброустойчивость: Высокая, способен выдерживать вибрационные нагрузки до 5000 Гц с ускорением до 200 м/с².
• Удароустойчивость: Высокая, выдерживает одиночные и многократные удары с ускорением до 500 м/с².
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Материал корпуса: Обычно используется легкий и прочный алюминиевый сплав с защитным покрытием.
• Материал изолятора: Термореактивная пластмасса с высокими диэлектрическими свойствами.

Расшифровка обозначения

• 2РМДТ — тип соединителя (негерметичный, тропикоустойчивый).

• 45 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 50 — 50 контактов (диаметром 1,5 мм и 2 мм).

• Г8 — все контакты гнездовые.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100°C.

• В — всеклиматическое исполнение.

Применение

Соединители серии 2РМДТ, включая модель 2РМДТ45КПН50Г8В1В, предназначены для надежного и быстроразъемного соединения электрических цепей постоянного и переменного токов (частотой до 3 МГц) в особо ответственных узлах и блоках радиоэлектронной аппаратуры. Благодаря своим высоким эксплуатационным характеристикам, таким как всеклиматическое исполнение, устойчивость к широкому диапазону температур, высоким вибрационным и ударным нагрузкам, они нашли широкое применение в следующих областях:

• Авиационная и аэрокосмическая техника, включая бортовую аппаратуру самолетов, вертолетов и космических аппаратов.
• Военная техника и специальное оборудование, где требуется повышенная надежность и долговечность.
• Системы промышленной автоматизации и управления, работающие в жестких условиях окружающей среды.
• Телекоммуникационное оборудование и системы связи.
• Морская техника и оборудование, эксплуатируемое в условиях высокой влажности и соленого тумана.
• Измерительная и контрольно-диагностическая аппаратура.

Данные соединители идеально подходят для эксплуатации в условиях, требующих повышенной механической прочности, устойчивости к воздействию агрессивных сред и экстремальных температур.

Выпуски

Выпускался в 1990–1991 гг. (90-91г.) и в период 2015–2026 гг., соответствует ТУ ГЕ0.364.126 или АШДК.434410.062ТУ.
