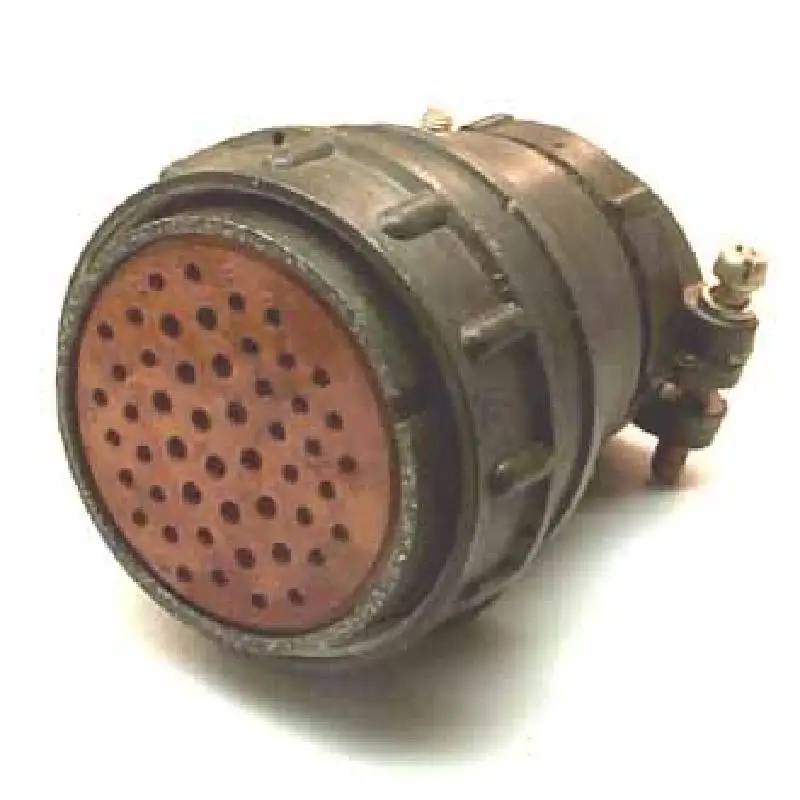

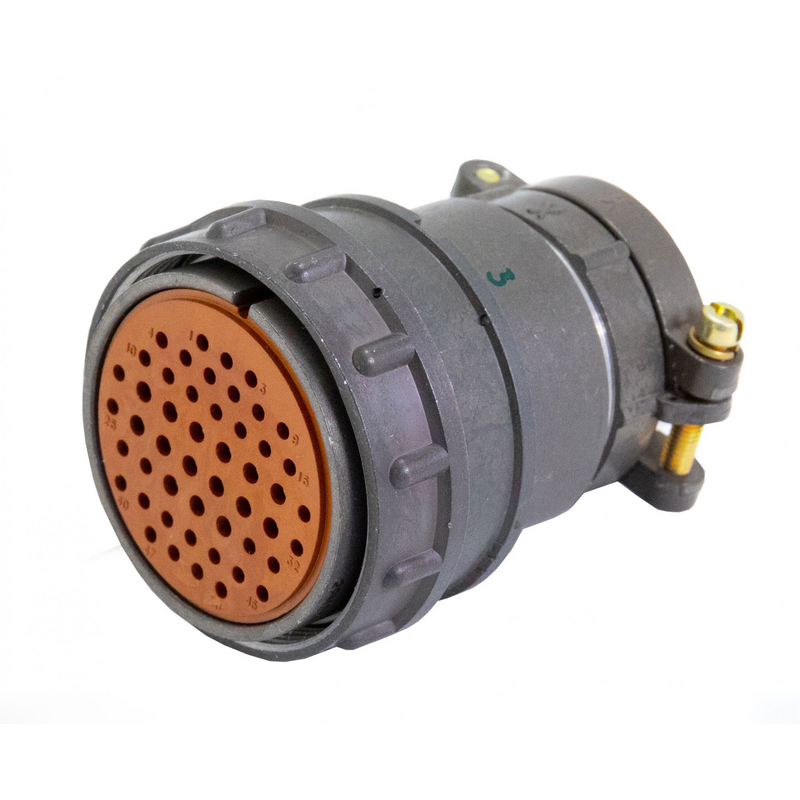

2РМДТ45КПН50Г8В1В: кабельная розетка для многоконтактных электрических соединений

Соединитель 2РМДТ45КПН50Г8В1В — цилиндрическая низкочастотная кабельная розетка серии 2РМДТ, рассчитанная на надежное разъемное соединение электрических цепей в аппаратуре общего и специального назначения. Модель подходит для монтажа на неэкранированный кабель, использует резьбовую фиксацию и содержит 50 контактов.

Конструкция и назначение

Разъем 2РМДТ45КПН50Г8В1В относится к негерметичным тропикоустойчивым соединителям. Его применяют в электрических цепях постоянного и переменного тока, включая оборудование с рабочими частотами до 3 МГц. Резьбовой механизм сочленения помогает устойчиво фиксировать пару разъема при эксплуатации в условиях вибраций и механических воздействий.

Исполнение «КПН» в маркировке указывает на кабельный корпус с прямым патрубком и концевой гайкой, предназначенной для неэкранированного кабеля. Контакты типа «гнездо» рассчитаны на объемный монтаж методом пайки.

Основные характеристики

Указанные характеристики позволяют использовать соединитель для коммутации большого числа сигнальных и силовых цепей в рамках одного разъемного узла. Серебряное покрытие контактных элементов способствует стабильному электрическому контакту, а разная размерность контактов дает возможность распределять цепи с учетом требуемой токовой нагрузки.

Особенности маркировки

Полное обозначение 2РМДТ45КПН50Г8В1В содержит сведения о конструктивном исполнении разъема:

• 2РМДТ — серия цилиндрических низкочастотных соединителей.

• 45 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 50 — общее количество контактов.

• Г8 — вариант контактной схемы: 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм.

• В — всеклиматическое исполнение.

• Финальная В — серебряное покрытие контактов.

Где применяется 2РМДТ45КПН50Г8В1В

Разъем используют там, где нужно компактно и разъемно подключить десятки электрических проводников, сохранив устойчивость соединения в сложных условиях. Типичные направления применения:

• Радиоэлектронные блоки и шкафы управления.

• Промышленная автоматика и контрольно-измерительное оборудование.

• Электротехнические комплексы с несколькими сигнальными и силовыми цепями.

• Аппаратура, работающая при перепадах температуры, повышенной влажности, вибрации и механических нагрузках.

• Оборудование общего и специального назначения с внутренним объемным монтажом.

Итог

2РМДТ45КПН50Г8В1В представляет собой 50-контактную кабельную розетку с резьбовой фиксацией, прямым патрубком и серебряными контактами. Сочетание многоконтактной конструкции, диапазона рабочих температур от −60 до +100 °C и возможности работы в цепях до 560 В делает этот соединитель практичным решением для создания надежных электрических межсоединений в промышленной и радиоэлектронной аппаратуре.
