Назначение

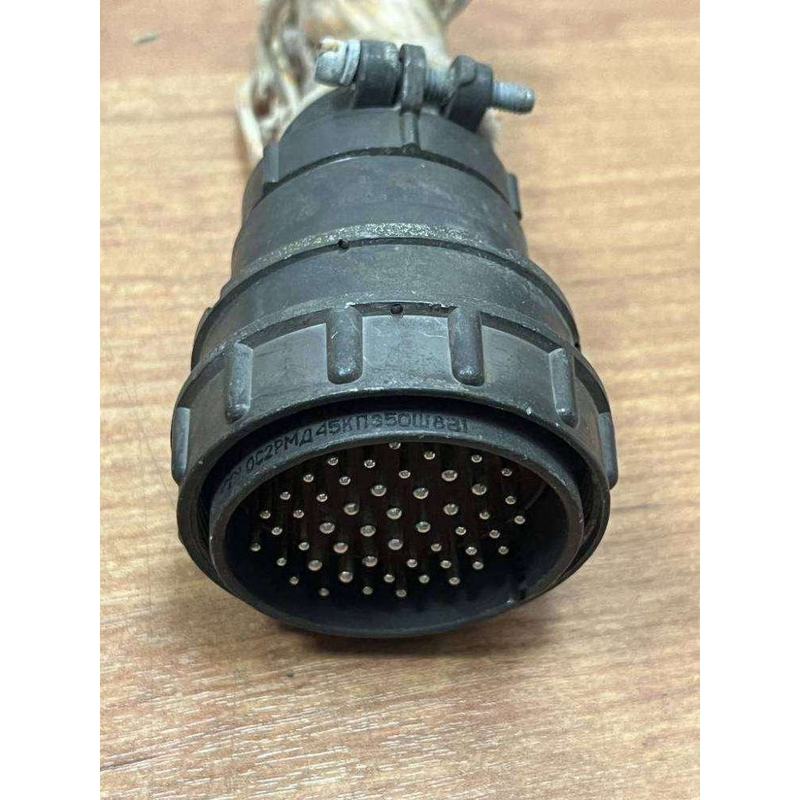

Разъём 2РМДТ45КПЭ50Ш8В1В производства завода «Элекон» относится к серии цилиндрических низкочастотных негерметичных соединителей стандарта 2РМДТ. Он предназначен для работы в электрических цепях постоянного и переменного тока в стационарных и мобильных установках. Изделие применяется там, где требуется надёжное многоконтактное соединение с высокой токовой нагрузкой, устойчивостью к температуре и вибрации.

Артикул: 50213. Категория: 2РМД.

Расшифровка обозначения

Маркировка 2РМДТ45КПЭ50Ш8В1В содержит следующие сведения о конструкции и исполнении разъёма:

• 2РМДТ — серия цилиндрического низкочастотного негерметичного разъёма.
• 45 — условный размер корпуса (диаметр посадочного места).
• К — кабельный корпус, разъём выполнен под монтаж в кабель.
• П — прямой патрубок для кабеля.
• Э — тип концевой гайки или патрубка для экранированного кабеля (в ряде исполнений указывает на наличие экрана по кабелю).
• 50 — количество контактов.
• Ш8 — сочетание контактов: обычно 35 контактов диаметром 1,5 мм и 15 контактов диаметром 2 мм; точный состав может зависеть от конкретных технических условий.
• В1В — климатическое исполнение и теплостойкость, работа в широком диапазоне температур, в том числе до плюс 100 °C.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава с оксидированным покрытием, обычно серого цвета. Изолятор изготовлен из термореактивной пластмассы (в похожих моделях применяется карболит), устойчивой к температуре до 100 °C. Контакты латунные с серебряным покрытием; в данной модификации они обычно извлекаемые. Разъём кабельный, с прямым патрубком и экраном по кабелю, рассчитан на монтаж методом пайки.

Основные технические особенности

• Количество контактов — 50, смешанная комбинация диаметром 1,5 и 2 мм.
• Рабочий ток на контакт — до 5–7,5 А в зависимости от диаметра: тонкие контакты ниже, толстые выше.
• Суммарный рабочий ток разъёма — порядка сотен ампер за счёт многоконтактной конфигурации.
• Рабочее напряжение — до примерно 560 В постоянного или переменного тока.
• Сопротивление контакта — единицы мОм для контактов диаметром 2 мм и до десятков мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции — не менее тысяч мегаом между цепями.
• Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C, что соответствует климатическому исполнению В2.1.
• Относительная влажность — до 98% при плюс 40 °C; допускается работа при резком изменении атмосферного давления (вакуум до нескольких десятков Па и до нормального давления).
• Разъём предназначен для любого рабочего положения в пространстве.
• Механическая стойкость — сотни циклов сочленения и расчленения; допускаются высокие вибрации и удары (десятки и сотни g в зависимости от режима).

Применение

Разъём используется в промышленной электронике, автоматике, силовых и сигналопроводящих цепях, где требуется надёжное многоконтактное соединение с достаточно высокой токовой нагрузкой и хорошей устойчивостью к температуре и вибрации. Конструкция с прямым патрубком и экраном по кабелю делает его пригодным для монтажа в составе кабельных сборок стационарных и мобильных установок.

Год: 2017.
