Назначение и общее описание

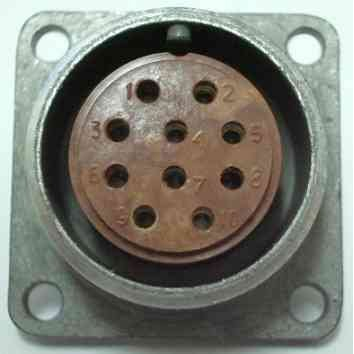

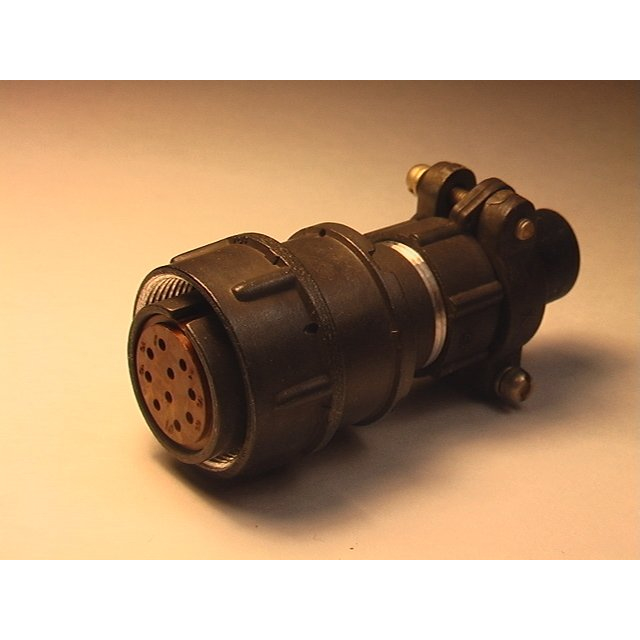

2РМДТ45КПЭ50Г8В1В «ОС» — цилиндрический низкочастотный электрический разъём кабельного типа из серии 2РМДТ. Изделие предназначено для электрического соединения цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре, в том числе для коммутации длинных цепей. Разъём имеет 50 контактов диаметром 1 мм, кабельный корпус с прямым патрубком и резьбовую фиксацию сочленения.

Артикул изделия — 81079, категория — 2РМД. Маркировка «ОС» в наименовании указывает на особый вид приёмки — военно-приборный контроль, что подтверждает пригодность разъёма для ответственных задач. Год выпуска — 1992. Производитель в данных о товаре не указан.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры изделия:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 5 А, суммарная по разъёму — до 260 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Рабочий диапазон температур — от минус 60 до плюс 100 °С.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 1000–5000 часов.
• Рабочая частота цепей переменного и постоянного тока — до 3 МГц.

Контакты имеют серебряное покрытие; обозначение Г8 соответствует смешанным диаметрам контактов. Исполнение В — всеклиматическое.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава. Контакты — извлекаемые, монтаж выполняется обжимкой, что обеспечивает надёжное и стабильное соединение проводников. Прямой кабельный патрубок упрощает ввод кабеля, а резьбовая фиксация исключает самопроизвольное расчленение под действием вибраций.

Условия эксплуатации и применение

Разъём рассчитан на работу в жёстких условиях: он устойчив к вибрациям, пониженному давлению и тропическому климату, что подтверждается всеклиматическим исполнением и диапазоном температур от минус 60 до плюс 100 °С. Особый вид приёмки «ОС» делает изделие пригодным для применения в аппаратуре, к которой предъявляются повышенные требования к надёжности и контролю качества.

Типовое применение — коммутация электрических цепей в блоках, пультах и стойках радиоэлектронной и радиотехнической аппаратуры, а также в промышленном оборудовании, где требуется стойкость к вибрациям и климатическим воздействиям.
