Назначение и общее описание

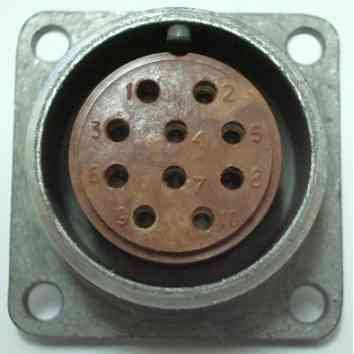

2РМДТ45КПЭ50Г8В1В «ОС» — цилиндрический низкочастотный электрический разъём серии 2РМДТ с кабельным корпусом. Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока в промышленных и специальных системах. Разъём относится к категории приборов с высокой плотностью контактов и применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних факторов.

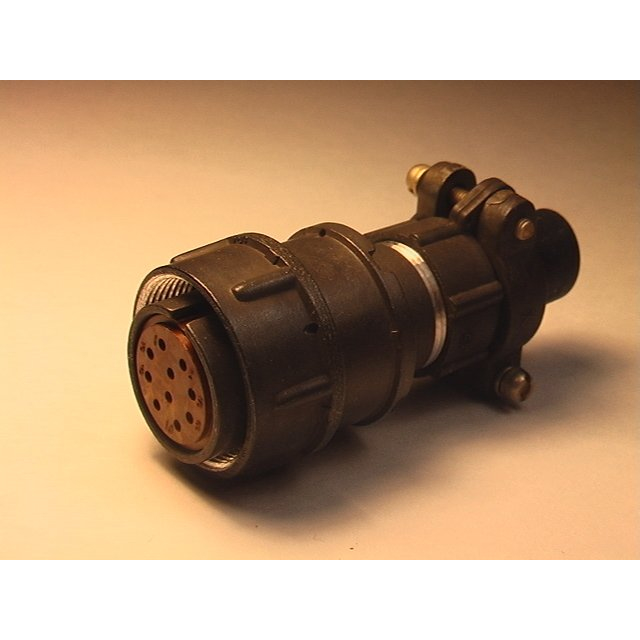

Конструктивно изделие выполнено в виде кабельной розетки с прямым патрубком и эластичным уплотнением (индекс «КПЭ»). Посадочный диаметр корпуса составляет 45 мм, что обеспечивает компактность при большом числе контактов. Исполнение «ОС» соответствует особым требованиям приёмки, то есть изделие проходит приёмку по повышенным стандартам качества и подходит для эксплуатации во всеклиматических условиях.

Подтверждённые технические характеристики

Разъём рассчитан на работу в цепях с максимальным рабочим напряжением 560 В и токовой нагрузкой до 50 А на контакт. Рабочая частота — до 3 МГц. Сопротивление изоляции составляет не менее 1000 МОм, а электрическая прочность изоляции достигает 1850 В. Ниже перечислены основные параметры изделия.

• Количество контактов — 50, диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка — до 50 А на контакт.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 5000 часов.
• Диаметр посадочного отверстия — 45 мм.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава, что снижает массу изделия при сохранении механической прочности. Контакты имеют серебряное покрытие, обозначенное индексом «В». Теплостойкость конструкции достигает 100 °C, что соответствует индексу «1». Эластичное уплотнение кабельного патрубка обеспечивает защиту внутренней полости от влаги и пыли при правильном монтаже.

Маркировка изделия имеет следующую расшифровку: 2РМДТ — серия разъёма, 45 — диаметр посадочного отверстия в миллиметрах, КПЭ — кабельная розетка с прямым патрубком и эластичным уплотнением, 50 — количество контактов, Г8 — комбинация контактов, В1В — покрытие и исполнение. Такая схема обозначения позволяет однозначно определить исполнение разъёма при подборе аналога или запасной части.

Условия эксплуатации и применение

Разъём устойчив к вибрациям, пониженному давлению и высокой влажности, поэтому его применяют в составе оборудования, работающего в сложных климатических и механических условиях. Изделие предназначено для коммутации цепей постоянного и переменного тока в промышленных и специальных системах, где важны надёжность соединения и сохранение электрических параметров на протяжении длительного срока службы.

Ресурс в 500 циклов сочленений и расчленений и минимальная наработка 5000 часов определяют область применения изделия как стационарные и полустационарные соединения, не требующие частой перекоммутации. Приёмка «ОС» подтверждает соответствие изделия особым требованиям и позволяет использовать его в ответственных системах. Год выпуска изделия — 1991.
