Назначение разъема

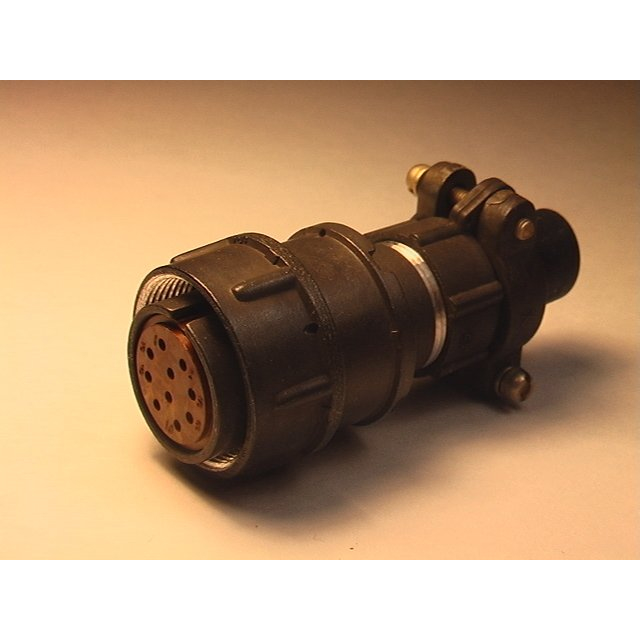

2РМДТ45КПЭ50Г8В1В «ОС» — цилиндрический низкочастотный электрический разъем серии 2РМДТ, предназначенный для надежного соединения электрических цепей в промышленной и радиотехнической аппаратуре. Изделие выполняет роль кабельной розетки с 50 контактами диаметром 1 мм, имеет кабельный корпус и резьбовую фиксацию для удобного ручного сочленения.

Разъем применяется в цепях постоянного и переменного тока частотой до 3 МГц, в том числе для соединения длинных линий в радиоэлектронной аппаратуре. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности (до 98 процентов при температуре +40 градусов), пониженного давления и вибраций.

Подтвержденные характеристики

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов.
• Число контактов — 50, диаметр контакта — 1 мм.
• Посадочный диаметр — 45 мм.
• Ресурс сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок хранения — до 25 лет.
• Всеклиматическое и тропикоустойчивое исполнение.

Конструкция и исполнение

Корпус разъема выполнен из алюминиевого сплава, контакты извлекаемые и монтируются методом обжимки. Модель оснащена прямым патрубком для экранированного кабеля. Контакты имеют серебряное покрытие, на что указывает обозначение «Г8В».

Исполнение «ОС» указывает на особый контроль качества, соответствующий приемке «ОС». Год выпуска изделия — 1988.

Порядок применения

1. Подготовить экранированный кабель и зачистить его в соответствии с требованиями монтажа.
2. Установить извлекаемые контакты на проводники методом обжимки.
3. Ввести контакты в корпус разъема и зафиксировать их в посадочных гнездах.
4. Состыковать разъем с ответной частью и затянуть резьбовую фиксацию вручную.

Разъем подходит для оснащения промышленной и радиотехнической аппаратуры, работающей в жестких климатических условиях, включая повышенную влажность, вибрационные нагрузки и пониженное атмосферное давление.
