Назначение соединителя 2РМДТ45КПЭ50Г8В1В

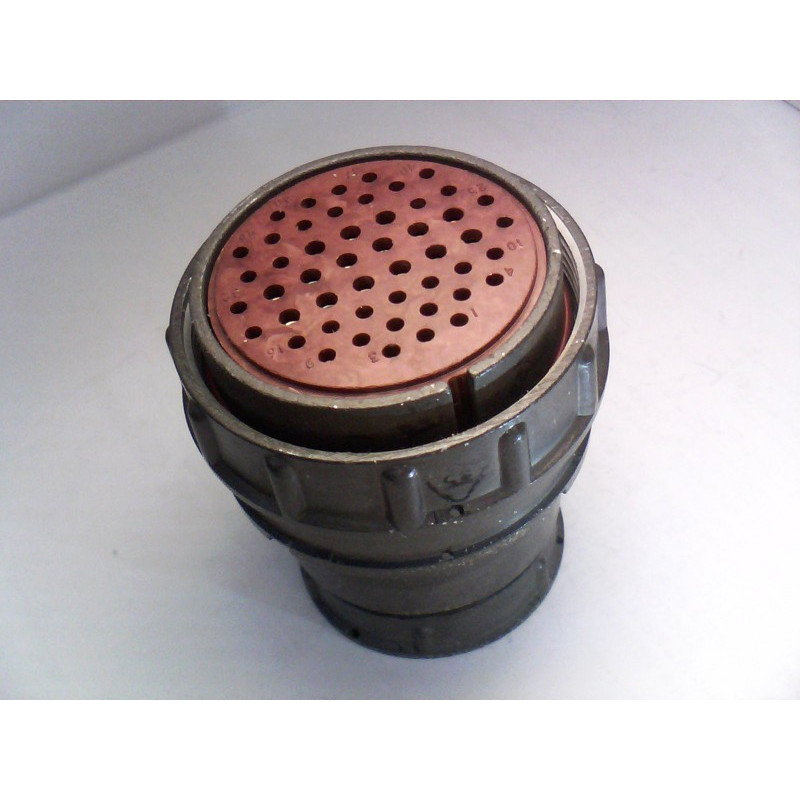

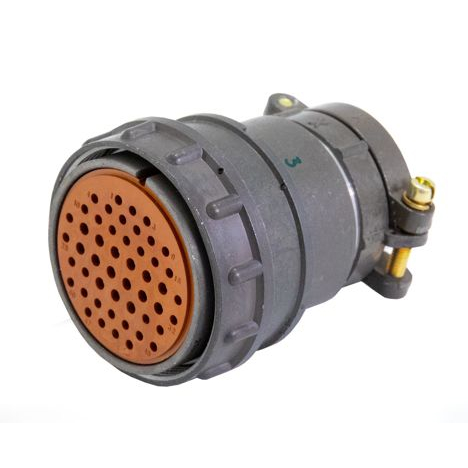

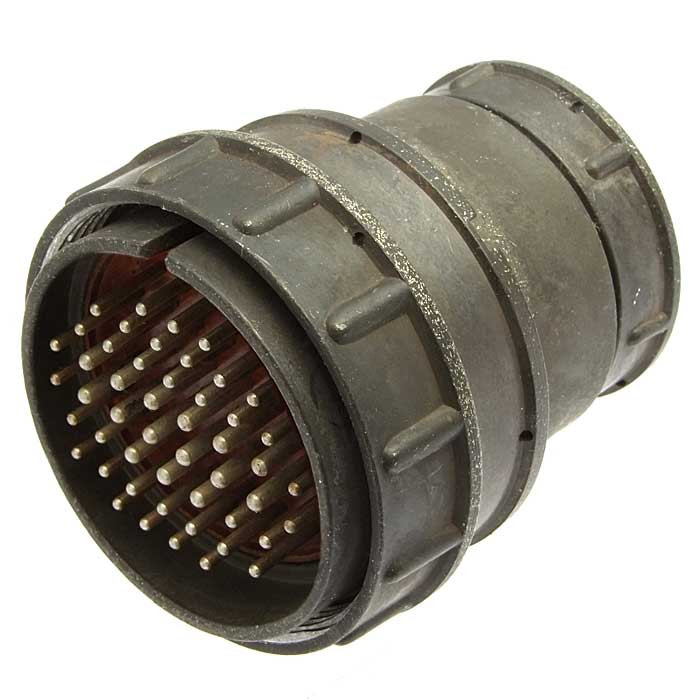

Соединитель электрический низкочастотный цилиндрический 2РМДТ45КПЭ50Г8В1В производства компании Элекон предназначен для надёжного соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории 2РМД и применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям разъёмное соединение с большим числом контактов.

Модель выполнена в негерметичном исполнении тропикоустойчивого варианта, что делает её пригодной для эксплуатации в условиях повышенной влажности и температуры. Резьбовое сочленение обеспечивает плотную фиксацию ответных частей и устойчивость к вибрационным и механическим нагрузкам.

Подтверждённые технические особенности

Конструкция соединителя включает 50 контактов с извлекаемыми контактными элементами. Монтаж выполняется методом обжимки, что упрощает подготовку проводников и снижает трудоёмкость сборки жгутов и кабельных сборок.

Покрытие контактов в маркировке обозначено как серебро (Г) и золото (8). Климатическое исполнение — В (всеклиматическое). Теплостойкость изделия достигает 100 °C.

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Выдерживает смену температур до плюс 150–180 °C.
• Работоспособен при пониженном давлении до 133 Па.
• Электрическая прочность изоляции: до 2300 В.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Тип сочленения: резьбовое.
• Метод монтажа: обжимка.

Применение и условия эксплуатации

Благодаря сочетанию большого числа контактов, обжимного монтажа и тропикоустойчивого исполнения соединитель 2РМДТ45КПЭ50Г8В1В востребован в составе кабельных сборок и блоков радиоэлектронной аппаратуры, где необходимо передавать низкочастотные сигналы и питание между отдельными узлами. Резьбовое сочленение снижает риск самопроизвольного расхождения контактов при вибрации, а извлекаемые контактные элементы позволяют обслуживать и заменять отдельные цепи без замены всего соединителя.

Всеклиматическое исполнение и расширенный температурный диапазон делают модель пригодной для аппаратуры, эксплуатируемой как в отапливаемых помещениях, так и на открытых площадках в регионах с холодным и жарким климатом. Устойчивость к пониженному давлению позволяет использовать изделие в составе оборудования, работающего на высоте.

Высокая электрическая прочность изоляции и малое значение ёмкости между контактами обеспечивают стабильность передачи сигнала в длинных цепях. Соединитель поставляется как самостоятельное изделие под артикулом 50212 и совместим с ответными частями соответствующей серии 2РМД.
