Назначение соединителя

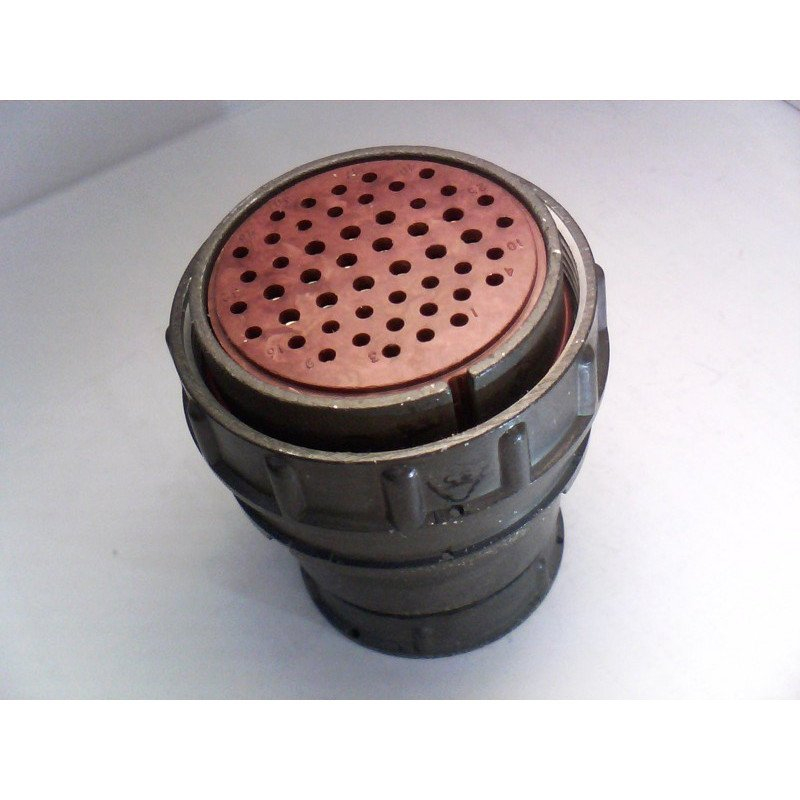

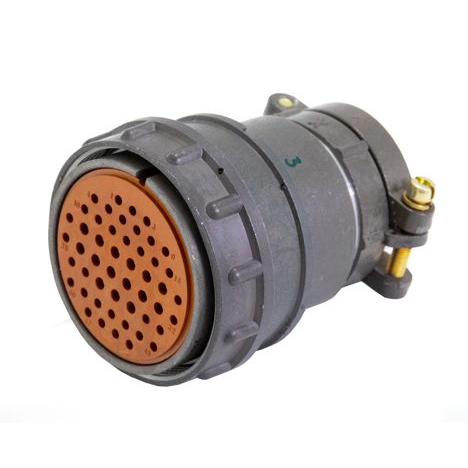

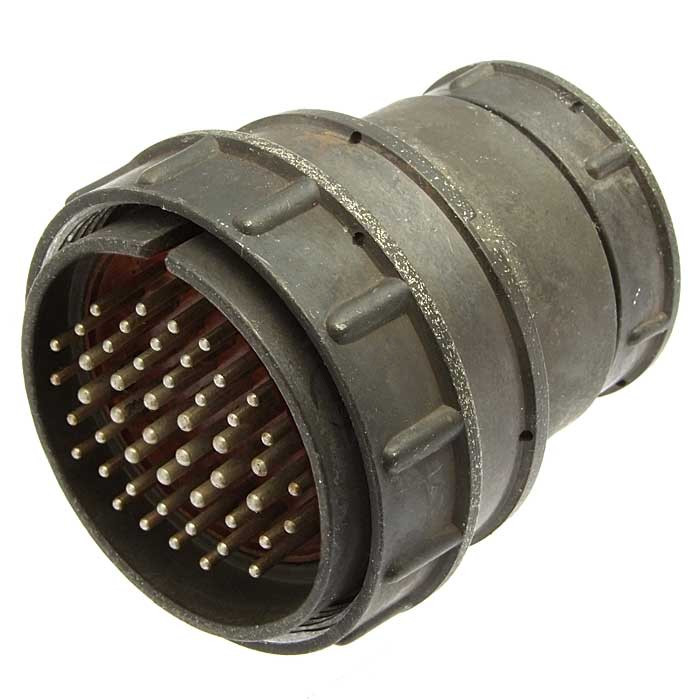

2РМДТ45КПЭ50Г8В1В «5» — это цилиндрический низкочастотный тропикоустойчивый электрический соединитель с резьбовой фиксацией, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального и общего назначения. Изделие применяется в составе узлов, блоков, стоек и пультов, где требуется надёжная коммутация большого числа проводников в условиях повышенной влажности, широкого диапазона температур и воздействия тропического климата.

По конструктивному исполнению это кабельная розетка. Буквенные обозначения в маркировке указывают на кабельный корпус, прямой патрубок для ввода кабеля и исполнение под неэкранированный кабель. Резьбовое соединение частей корпуса обеспечивает механическую прочность стыка и стойкость к вибрационным и ударным нагрузкам.

Подтверждённые технические особенности

Соединитель содержит 50 контактов, выполненных в двух типоразмерах — с диаметрами 1,5 мм и 2 мм. Контактная группа имеет серебряное покрытие, что снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации. Изоляционные материалы рассчитаны на рабочую температуру до плюс 100 градусов Цельсия, а всё изделие выполнено во всеклиматическом исполнении.

Основные электрические и эксплуатационные параметры:

• максимальное рабочее напряжение — от 560 до 700 В в зависимости от типономинала;
• максимальная рабочая частота — до 3 МГц;
• ток на контакт — 5 А для контактов диаметром 1,5 мм;
• ток на контакт — 7,5 А для контактов диаметром 2 мм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс сочленений-расчленений — 500 циклов;
• минимальная наработка — от 1000 до 5000 часов.

Приёмка изделия — «5», что соответствует приёмке заказчика и подтверждает пригодность для ответственных применений. Год выпуска, указанный в учётных данных, — 2026.

Применение и условия эксплуатации

Соединитель востребован в радиоэлектронной аппаратуре, работающей в тяжёлых климатических условиях: на подвижных и стационарных объектах, в морской и прибрежной среде, в районах с влажным тропическим климатом. Тропикоустойчивое и всеклиматическое исполнение позволяет использовать его при повышенной влажности, воздействии плесневых грибков, соляного тумана и резких перепадов температур.

Благодаря 50 контактам двух типоразмеров изделие подходит для передачи как сигнальных, так и силовых цепей в пределах указанных токовых нагрузок. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации, что особенно важно для бортовой и наземной подвижной аппаратуры. Кабельный корпус с прямым патрубком упрощает монтаж жгута и обеспечивает надёжный ввод неэкранированного кабеля.

При подборе соединителя следует учитывать конкретный типономинал, поскольку максимальное рабочее напряжение зависит от него. Монтаж и эксплуатация должны проводиться в соответствии с требованиями к радиоэлектронной аппаратуре соответствующего класса, с соблюдением допустимых токовых нагрузок на контакты каждого диаметра и температурного режима в пределах от минус 60 до плюс 100 градусов Цельсия.
