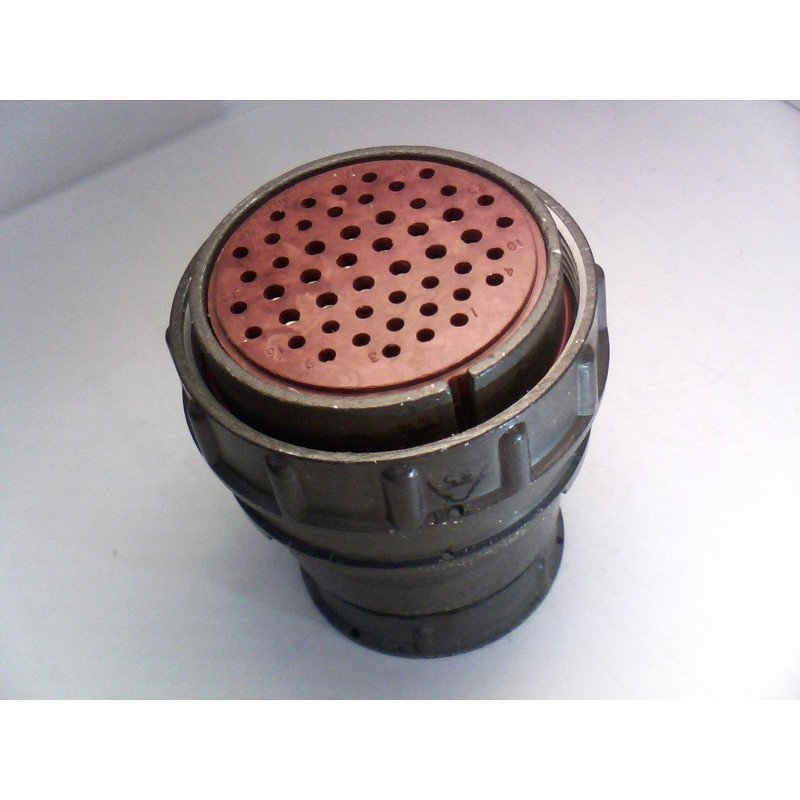

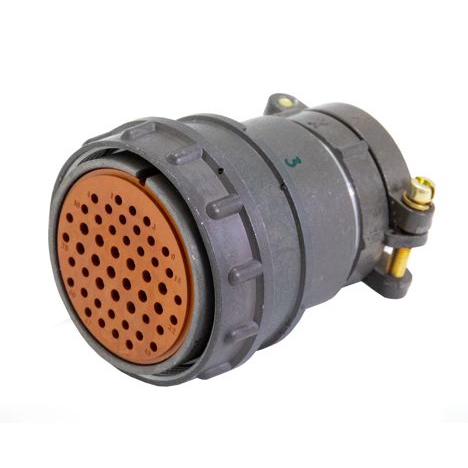

Назначение разъема 2РМДТ45КПЭ50Г8В1В

Разъем 2РМДТ45КПЭ50Г8В1В представляет собой негерметичный кабельный соединитель серии 2РМДТ с 50 контактами, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется там, где требуется надежное соединение протяженных электрических линий в составе промышленного, энергетического, транспортного и связного оборудования.

Конструкция ориентирована на эксплуатацию в условиях тропического климата и повышенных механических нагрузок. Разъем рассчитан на подключение как экранированных, так и неэкранированных кабелей, что расширяет область его применения в ответственных узлах промышленной автоматики и силовых установках.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели. Иных сведений о товаре в каталоге не содержится.

• Количество контактов: 50
• Максимальное рабочее напряжение: 560 В
• Максимальный ток на одиночный контакт: 5 А и 7,5 А
• Максимальный ток на соединитель в целом: до 260 А
• Диаметр контактов: 1,5 мм и 2 мм
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C
• Сопротивление изоляции: не менее 5000 МОм
• Масса изделия: 90 г
• Минимальный срок службы: 1000 часов при нормальных условиях эксплуатации

Устойчивость к внешним воздействиям

Разъемы серии 2РМДТ спроектированы для работы в сложных климатических и механических условиях. Заявлена стойкость к вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также к одиночным ударам с ускорением до 5000 метров на секунду в квадрате. Совокупность этих параметров обеспечивает сохранение работоспособности при транспортировке, монтаже и эксплуатации в составе подвижных и вибронагруженных объектов.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава, что снижает массу изделия при сохранении прочности. Контакты могут иметь серебряное или золотое покрытие, которое повышает проводимость и защищает поверхность от коррозии. Разъем оснащен прямым патрубком для ввода кабеля.

Исполнение корпуса — негерметичное, кабельное. Такая конструкция упрощает монтаж и обслуживание соединения и подходит для применения внутри защищенных объемов оборудования и помещений, где не требуется полная герметизация стыка.

Применение

Разъем 2РМДТ45КПЭ50Г8В1В востребован в энергетической промышленности, на транспорте и в системах связи. Основное назначение — надежное соединение длинных электрических цепей с высокой суммарной токовой нагрузкой, в том числе при прокладке кабельных трасс между отдельными блоками и шкафами оборудования.

Благодаря широкому температурному диапазону и стойкости к вибрации и ударам изделие применимо в составе промышленных установок, работающих в неотапливаемых помещениях, на подвижном составе и на объектах, подверженных интенсивным механическим воздействиям. Сочетание 50 контактов, рабочего напряжения до 560 В и токовой нагрузки до 260 А на соединитель делает разъем подходящим решением для ответственных силовых и сигнальных линий.
