2РМДТ45К50Ш8В1В 2007г «5»

Цена:

2400 ₽

В наличии: 22 шт.

Технические характеристики

2РМДТ45К50Ш8В1В

Соединитель 2РМДТ45К50Ш8В1В — это цилиндрический электрический разъём ручного соединения из серии 2РМДТ, выполненный в виде кабельной вилки с резьбовым замком, предназначенный для соединения цепей с достаточно высокими токовыми нагрузками в радио‑ и электронной аппаратуре общего применения.

Назначение и область применения

Разъём используется в электрических цепях постоянного и переменного тока (частотой до нескольких мегагерц) для соединения приборов, блоков и кабельных линий в промышленной, радиотехнической и телекоммуникационной аппаратуре. Конструкция рассчитана на работу в условиях повышенных механических и климатических нагрузок (удары, вибрации, широкий температурный диапазон).

Конструктивные особенности

Условный размер корпуса 45 (диаметр посадочного отверстия порядка 45 мм).
Количество контактов — 50, часть контактов диаметром 1,5 мм, часть — 2,0 мм, что позволяет гибко комбинировать токовые и сигнальные цепи.
Климатическое исполнение «В» — всеклиматическое (включая повышенную влажность до 98% при +40 °C и температуры от примерно −60 до +100 °C).
Контакты, как правило, выполнены с покрытием серебром или золотом, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Электрические характеристики (без привязки к цене)

Рабочее напряжение — до 560 В.
Максимальный ток на одиночный контакт: порядка 5 А для контактов Ø 1,5 мм и 7–7,5 А для контактов Ø 2,0 мм.
Суммарный ток на разъём может достигать значений около 260 А при соответствующем распределении нагрузки по контактам.
Сопротивление изоляции в нормальных условиях обычно не менее нескольких сотен мегаом (до нескольких гигаом в зависимости от исполнения).

Механические и эксплуатационные параметры

Соединитель рассчитан на несколько сотен циклов сочленения‑расчленения (до 500 раз и более в зависимости от конкретного исполнения).
Минимальная наработка — порядка 1000–5000 часов, срок сохраняемости достигает 15–25 лет при хранении в соответствии с условиями завода‑изготовителя.
Корпус негерметичный, но конструкция обеспечивает устойчивость к вибрациям и многократным ударам с ускорением до сотен м/с².

Принцип маркировки (расшифровка)

Кратко:

2РМДТ — тип соединителя (цилиндрический, ручного соединения, внутренний объемный монтаж).
45 — условный размер корпуса (диаметр).
50 — количество контактов.
Ш — тип контактов «штекер» (вилка), 8 — наличие контактов диаметром 1,5 и 2,0 мм.
В1 — всеклиматическое исполнение и температурный класс по теплостойкости (до +100 °C).

или дать рекомендации по монтажу и компановке в кабеле.

Описание

Назначение и область применения

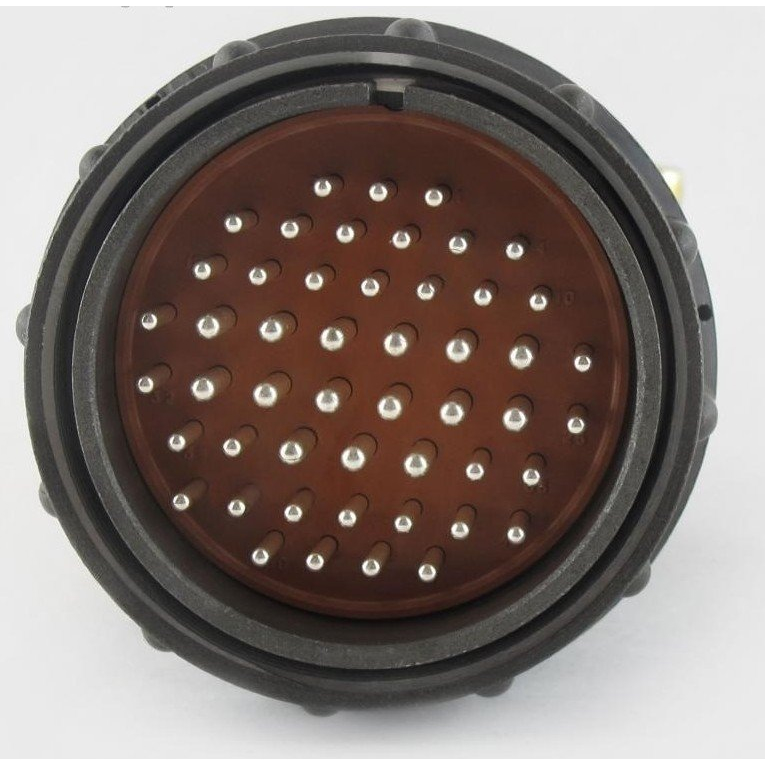

Соединитель 2РМДТ45К50Ш8В1В «5» — цилиндрический электрический разъём ручного соединения из серии 2РМДТ, выполненный в виде кабельной вилки с резьбовым замком. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц в радио- и электронной аппаратуре общего применения.

Разъём применяется для соединения приборов, блоков и кабельных линий в промышленной, радиотехнической и телекоммуникационной аппаратуре. Конструкция рассчитана на эксплуатацию в условиях повышенных механических и климатических нагрузок: ударов, вибраций и широкого температурного диапазона. Данный экземпляр имеет приёмку «5» и год выпуска 2007.

Конструктивные особенности

Условный размер корпуса — 45, что соответствует диаметру посадочного отверстия порядка 45 мм.
Количество контактов — 50; часть контактов имеет диаметр 1,5 мм, часть — 2,0 мм, что позволяет гибко комбинировать токовые и сигнальные цепи.
Климатическое исполнение «В» — всеклиматическое, включая повышенную влажность до 98% при температуре плюс 40 градусов Цельсия и температуры примерно от минус 60 до плюс 100 градусов Цельсия.
Контакты, как правило, выполнены с покрытием серебром или золотом, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения.
Корпус негерметичный, но конструкция обеспечивает устойчивость к вибрациям и многократным ударам с ускорением до сотен метров в секунду в квадрате.

Электрические характеристики

Рабочее напряжение соединителя — до 560 В. Максимальный ток на одиночный контакт составляет порядка 5 А для контактов диаметром 1,5 мм и 7–7,5 А для контактов диаметром 2,0 мм. Суммарный ток на разъём может достигать значений около 260 А при соответствующем распределении нагрузки по контактам.

Сопротивление изоляции в нормальных условиях обычно составляет не менее нескольких сотен мегаом — до нескольких гигаом в зависимости от исполнения.

Механические и эксплуатационные параметры

Соединитель рассчитан на несколько сотен циклов сочленения-расчленения — до 500 раз и более в зависимости от конкретного исполнения. Минимальная наработка составляет порядка 1000–5000 часов, срок сохраняемости достигает 15–25 лет при хранении в соответствии с условиями завода-изготовителя.

Расшифровка маркировки

Обозначение 2РМДТ45К50Ш8В1В раскрывается следующим образом:

2РМДТ — тип соединителя: цилиндрический, ручного соединения, внутреннего объёмного монтажа.
45 — условный размер корпуса (диаметр).
50 — количество контактов.
Ш — тип контактов «штекер» (вилка), 8 — наличие контактов диаметром 1,5 и 2,0 мм.
В1 — всеклиматическое исполнение и температурный класс по теплостойкости (до плюс 100 градусов Цельсия).

Приёмка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний соответствующей категории.
