Назначение разъёма 2РМДТ45БПН50Ш8В1В

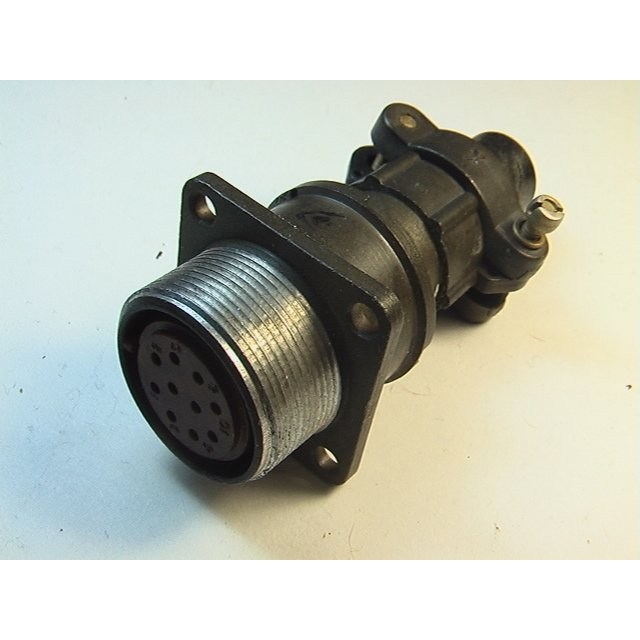

Разъём 2РМДТ45БПН50Ш8В1В производства завода «Элекон» представляет собой цилиндрический электрический соединитель низкочастотного типа, относящийся к серии 2РМДТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструктивно изделие выполнено как блочная вилка с кабельным корпусом, что позволяет применять его для подключения кабельных линий к аппаратуре, блокам и приборным панелям.

Данный соединитель востребован в тех случаях, когда требуется надёжное и многократно разъёмное соединение при воздействии неблагоприятных внешних факторов: повышенной влажности, вибрации, ударных нагрузок и значительных перепадов температур.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для модели 2РМДТ45БПН50Ш8В1В.

• Диаметр посадочного отверстия — 45 мм.
• Количество контактов — 50, диаметр каждого контакта — 1 мм.
• Максимальное рабочее напряжение — до 560 В.
• Суммарная токовая нагрузка — до 260 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений-расчленений — до 500.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Устойчивость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — 25 лет.
• Поляризация корпуса — одношпоночная, что исключает неправильное сочленение.

Конструктивные и эксплуатационные особенности

Корпус вилки выполнен в цилиндрической форме и оснащён кабельным вводом, обеспечивающим механическую фиксацию и защиту места присоединения проводов. Одношпоночная поляризация гарантирует единственно возможное взаимное положение ответных частей, что особенно важно при монтаже в стеснённых условиях и при большом числе контактов.

Соединитель рассчитан на многократную коммутацию: ресурс до 500 сочленений-расчленений позволяет использовать его в составе оборудования, требующего периодического подключения и отключения кабельных сборок. Высокое сопротивление изоляции — не менее 1000 МОм — подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Прочность конструкции подтверждается устойчивостью к вибрационным и ударным воздействиям. Это делает разъём пригодным для установки на подвижных объектах и в местах, где возможны интенсивные механические нагрузки.

Область применения

Благодаря сочетанию высокой надёжности, широкого температурного диапазона и стойкости к механическим воздействиям разъёмы серии 2РМДТ применяются в промышленных и военных системах. Типовые направления использования включают:

1. соединение блоков и кабельных линий в приборах промышленной автоматики;
2. коммутацию цепей в оборудовании, эксплуатируемом на подвижных и вибронагруженных объектах;
3. построение бортовых и наземных систем, где предъявляются повышенные требования к надёжности соединения;
4. монтаж ответственных электрических цепей с числом проводников до 50.

Изделие поставляется под артикулом 50205 и относится к категории 2РМД. Год внесения сведений в каталог — 2017.

Условия эксплуатации и ресурс

Разъём сохраняет работоспособность в интервале температур от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать его как в неотапливаемых помещениях и на открытом воздухе, так и в составе нагревающегося оборудования. Срок сохраняемости 25 лет при соблюдении условий хранения делает изделие пригодным для длительного складского резерва.

Минимальная наработка от 1000 до 5000 часов определяет ресурс работы в составе аппаратуры. Для продления срока службы рекомендуется избегать сочленения и расчленения под напряжением, а также защищать контактные поверхности от загрязнения и влаги при хранении.

Ключевые достоинства

Среди подтверждённых качеств модели 2РМДТ45БПН50Ш8В1В следует выделить большое число контактов при компактном посадочном диаметре, высокие допустимые ток и напряжение, а также стойкость к вибрации и ударам. Одношпоночная поляризация упрощает и ускоряет монтаж, снижая риск ошибки. Совокупность этих свойств делает соединитель рациональным выбором для ответственных промышленных и военных применений, где требуется долговременная и стабильная работа электрических соединений.
