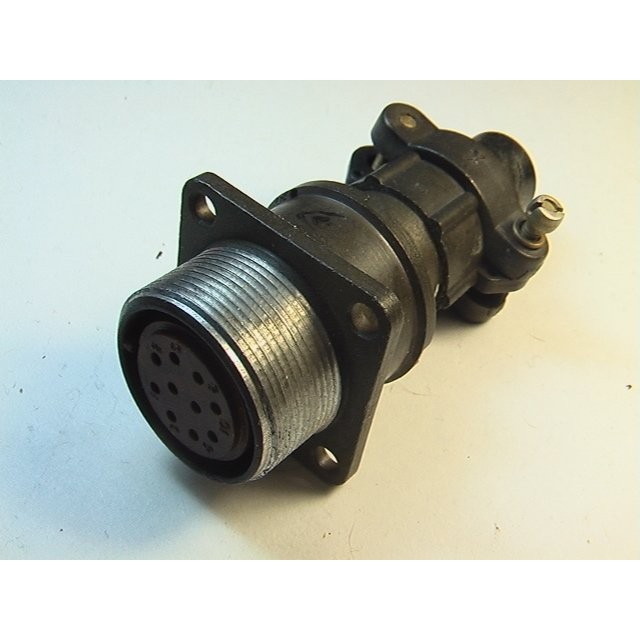

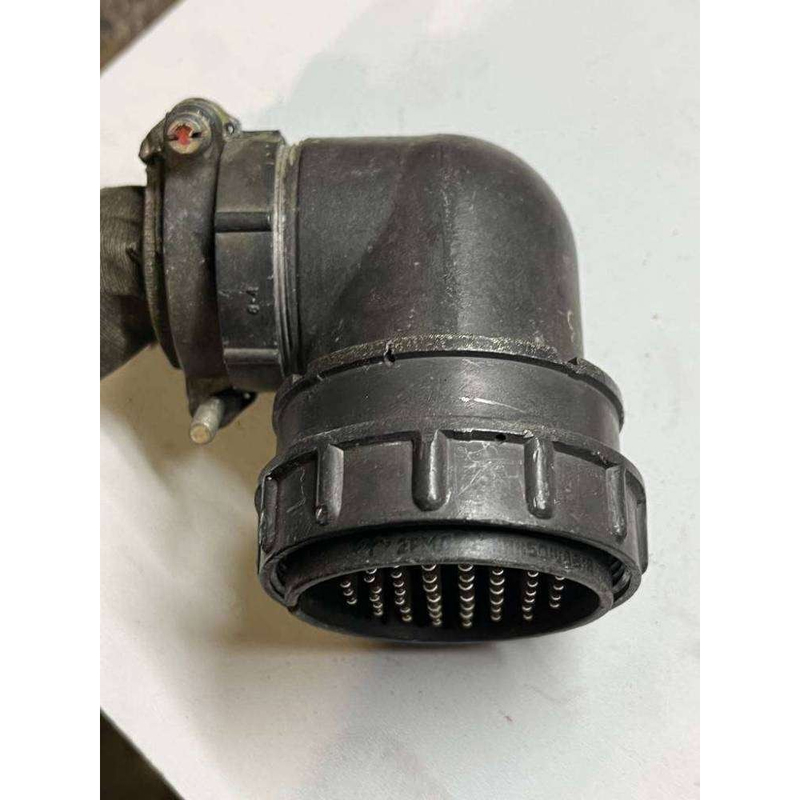

Назначение разъёма 2РМДТ45БПН50Ш8В1В

2РМДТ45БПН50Ш8В1В производства «Элекон» — электрический низкочастотный цилиндрический негерметичный разъём серии 2РМДТ. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция обеспечивает надёжную коммутацию при воздействии широкого спектра внешних факторов, включая изменение температуры, пониженное давление и линейные ускорения.

Разъём выпускается в виде вилки блочной приборной (БП) с прямым патрубком для неэкранированного кабеля (Н). Резьбовое сочленение и одношпоночная поляризация корпусов исключают неверное подключение и обеспечивают механическую фиксацию ответных частей.

Подтверждённые технические особенности

Соединитель имеет 50 контактов с сочетанием диаметров 1,5 мм и 2 мм, что соответствует комбинации «8». Контакты извлекаемые, покрытие — серебро (обозначение В), метод монтажа — обжимка. Климатическое исполнение всеклиматическое (В), максимальная температура окружающей среды плюс 100 градусов Цельсия (индекс 1).

• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт: 5 А для диаметра 1,5 мм, 7,5 А для диаметра 2,0 мм.
• Общая токовая нагрузка — до 260 А.
• Сопротивление контакта — не более 2,5 мОм для диаметра 1,5 мм и не более 1,6 мОм для диаметра 2,0 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Смена температур — до плюс 180 градусов Цельсия.
• Работоспособность при пониженном давлении — 133,32 на 10 в минус двенадцатой степени Паскаля.
• Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурс и применение

Разъём рассчитан на наработку не менее 1000 часов и не менее 500 сочленений-расчленений. Срок сохраняемости — 15 лет. Изделие соответствует техническим условиям АШДК.434410.062 ТУ.

Приемка «5» подтверждает соответствие изделия установленным требованиям качества. Дата выпуска — май 2001 года. Применение разъёма целесообразно в составе аппаратуры, где требуется коммутация длинных цепей с большим числом контактов, работающей в условиях переменных температур, вибраций и ускорений. Извлекаемые контакты с обжимным монтажом упрощают сборку и обслуживание кабельных сборок.
