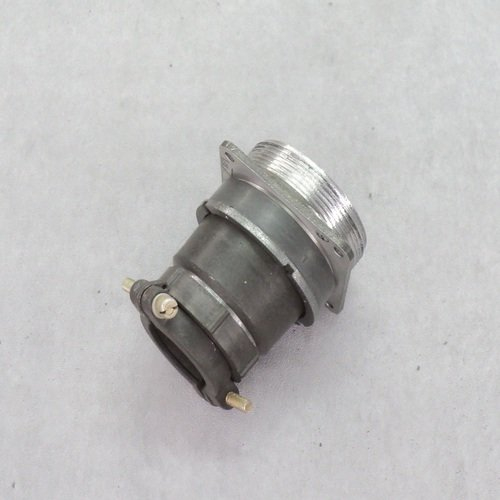

2РМДТ45БПН50Г8В1В 2026г «5»
Технические характеристики
Разъём 2РМДТ45БПН50Г8В1В «5» — это низкочастотный цилиндрический соединитель из серии 2РМДТ , выполненный в виде розетки блочного исполнения с резьбовой фиксацией и пометкой «5» по приёмке (категория качества/УТВ).
Это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём общего назначения , применяемый для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.
Он предназначен для внутреннего монтажа во всеклиматическом исполнении и относится к разъёмным соединителям, рассчитанным на многократные сочленения‑расчленения.
«2РМДТ» — серия низкочастотных цилиндрических соединителей, негерметичных, тропикоустойчивых.
«45» — условный размер корпуса, указывающий на габарит и количество контактов.
«Б» — блочный корпус; используется как розетка на блок.
«ПН» — прямой патрубок с гайкой для неэкранированного кабеля.
«50» — количество контактов в соединителе.
«Г» — розетка (часть соединителя).
«8» — комбинация контактов диаметром 1,5 и 2 мм.
«В1» — всеклиматическое исполнение, теплостойкость до 100 °C.
«8В1В» в конце иногда описывает покрытие контактов (серебро / золото) и климатическое исполнение.
«5» — приёмка по техусловиям (например, по ГОСТ/ТУ категории «5»), указывает на уровень испытаний и контроля.
Количество контактов — 50, сочетание диаметров 1,5 и 2 мм.
Ток на одиночный контакт — до 5 А при диаметре 1,5 мм и до 7,5 А при диаметре 2 мм.
Максимальное рабочее напряжение (амплитудное) — не более 560 В.
Сопротивление контакта — не более 2,5 мОм (1,5 мм) и 1,6 мОм (2,0 мм).
Сопротивление изоляции — не менее 1000 МОм (в нормальных условиях, по разным источникам указано и до 5000 МОм).
Рабочий диапазон температур — примерно от −60 до +100 °C, с возможной сменой температур до +150 °C.
Сочленение — резьбовое, с поляризацией одношпоночного типа.
Длина патрубка — около 67,5 мм, масса патрубка — не более 54,5 г.
Вибрация и удары — рассчитан на значительные механические нагрузки (вибрация до сотен g и одиночные удары в тысячи g).
Описание
2РМДТ45БПН50Г8В1В
2РМДТ45БПН50Г8В1В: цилиндрический соединитель для многоконтактных цепей
2РМДТ45БПН50Г8В1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, рассчитанный на надежное подключение и разъединение цепей постоянного и переменного тока. Исполнение применяется в радиоэлектронной, приборостроительной и другой аппаратуре, где важны компактность, стабильность контактирования и устойчивость к внешним воздействиям.
Назначение разъема
Соединитель 2РМДТ45БПН50Г8В1В представляет собой приборную блочную розетку с прямым патрубком для неэкранированного кабеля и внутреннего объемного монтажа. Конструкция предусматривает резьбовую фиксацию в сочлененном положении: такое решение помогает предотвратить случайное разъединение и поддерживать надежный контакт при вибрационных нагрузках.
Модель рассчитана на работу в цепях постоянного тока и переменного тока с частотой до 3 МГц. Ее используют там, где необходимо организовать многоконтактное подключение аппаратуры, измерительных систем, промышленной электроники и радиотехнических устройств.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | 2РМДТ |
| Тип | Низкочастотный цилиндрический соединитель |
| Исполнение | Приборная блочная розетка |
| Количество контактов | 50 |
| Размер корпуса | 45 |
| Максимальное рабочее напряжение | До 560 В |
| Частота переменного тока | До 3 МГц |
| Ток на одиночный контакт диаметром 1,5 мм | До 5 А |
| Ток на одиночный контакт диаметром 2 мм | До 7,5 А |
| Максимальная суммарная нагрузка | До 260 А |
| Рабочая температура | От −60 до +100 °C |
| Ресурс сочленений и расчленений | До 500 циклов |
Параметры могут зависеть от конкретного исполнения, состава контактной группы и требований конструкторской документации, поэтому перед применением в проекте важно сверять маркировку и паспортные данные изделия.
Конструктивные особенности
Ключевая особенность 2РМДТ45БПН50Г8В1В — резьбовое сочленение. Оно обеспечивает механическую фиксацию пары разъемов и способствует сохранению электрической связи при воздействии вибрации, ударов и линейных нагрузок. В серии предусмотрены извлекаемые контакты, а для монтажа может использоваться обжимной способ соединения проводников с контактами.
Сопротивление изоляции для данного типоисполнения указывается на уровне не менее 5000 МОм в нормальных климатических условиях, а межконтактная емкость — не более 6 пФ. Эти показатели важны для снижения рисков токов утечки и нежелательного взаимного влияния цепей в многоконтактных соединениях.
Где применяется 2РМДТ45БПН50Г8В1В
Разъем востребован в системах, которым требуется одновременно подключать большое число электрических линий в ограниченном пространстве. В числе типичных задач:
Соединение блоков радиоэлектронной аппаратуры.
Коммутация цепей в измерительных и испытательных комплексах.
Подключение модулей промышленной автоматики.
Использование в приборостроительной и радиотехнической технике.
Организация внутреннего объемного монтажа многоконтактных электрических цепей.
Благодаря диапазону рабочих температур от −60 до +100 °C и тропикоустойчивому исполнению 2РМДТ45БПН50Г8В1В подходит для оборудования, которое эксплуатируется в условиях изменяющегося климата и повышенных требований к надежности межблочных соединений.
