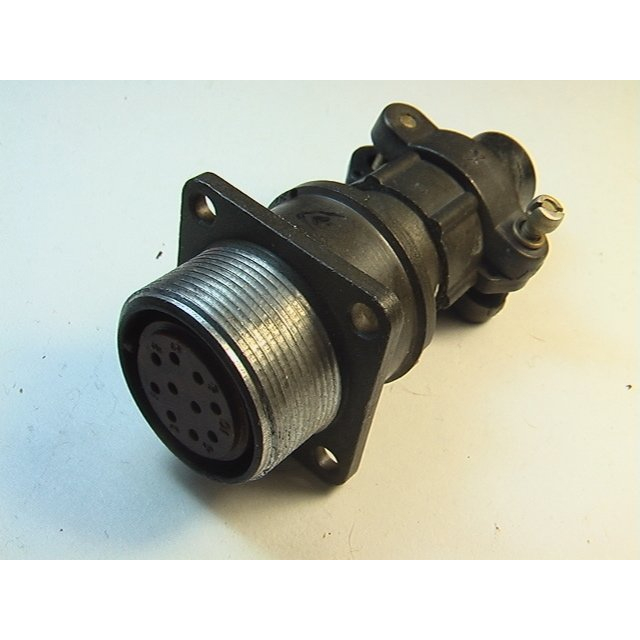

2РМДТ45БПЭ50Ш8В1В: цилиндрический разъём для ответственных электрических соединений

2РМДТ45БПЭ50Ш8В1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, рассчитанный на создание надёжных разъёмных соединений в аппаратуре общего и специального назначения. Исполнение с блочным корпусом, прямым патрубком и элементами для экранированного кабеля делает его удобным для стационарного монтажа в корпусах приборов, шкафах управления и радиоэлектронных модулях.

Назначение разъёма

Разъём 2РМДТ45БПЭ50Ш8В1В предназначен для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель используется при внутреннем объёмном монтаже, когда требуется обеспечить механически прочное, поляризованное и обслуживаемое соединение многожильного кабеля с приборной частью оборудования.

Резьбовая фиксация ответных частей уменьшает риск случайного расстыковывания при вибрациях, транспортировке и эксплуатации оборудования. Одношпоночная поляризация предотвращает неправильную ориентацию при соединении вилки и розетки.

Расшифровка обозначения

Обозначение 2РМДТ45БПЭ50Ш8В1В указывает на конструктивное исполнение и параметры соединителя:

Такая маркировка важна при подборе ответной части: должны совпадать серия, условный размер корпуса, количество и расположение контактов, а также исполнение по поляризации и условиям монтажа.

Основные характеристики

Для исполнения 2РМДТ45БПЭ50Ш8В1В указываются следующие технические параметры:

• 50 контактов в комбинированной конфигурации № 8, с контактами диаметром 1,5 и 2 мм.

• Максимальное рабочее напряжение — до 560 В.

• Предельный ток на отдельный контакт — до 5 А для контакта диаметром 1,5 мм и до 7,5 А для контакта диаметром 2 мм.

• Допустимая суммарная токовая нагрузка на соединитель — до 260 А.

• Рабочая частота цепей — до 3 МГц.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции — до 1850 В в нормальных климатических условиях.

• Межконтактная ёмкость — не более 6 пФ.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

Конструктивные особенности

Буква «Б» в маркировке означает блочное исполнение: соединитель устанавливается на панель, стенку корпуса или приборный блок. Это решение применяется там, где требуется сформировать фиксированную точку подключения кабельной части оборудования.

Прямой патрубок упрощает подвод кабеля по оси разъёма, а исполнение «Э» рассчитано на использование экранированного кабеля. При правильной организации монтажа экран помогает снизить влияние внешних электромагнитных помех и поддержать электромагнитную совместимость оборудования. Серебряное покрытие контактов способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта при многократных соединениях.

Где применяется 2РМДТ45БПЭ50Ш8В1В

Соединитель может применяться в системах, где необходимо передавать питание, дискретные сигналы и управляющие цепи через единый многоконтактный интерфейс:

• В блоках промышленной автоматики и системах управления.

• В измерительной, испытательной и радиоэлектронной аппаратуре.

• В распределительных и коммутационных устройствах.

• В аппаратуре связи, телемеханики и приборостроения.

• В оборудовании, работающем при вибрации, перепадах температуры и повышенной влажности.

• В кабельных сборках, где требуется экранирование сигнальных линий.

Что проверить перед применением

При проектировании или ремонте оборудования недостаточно ориентироваться только на название серии. Для корректного использования 2РМДТ45БПЭ50Ш8В1В следует проверить:

• Совместимость с ответной частью по серии, размеру корпуса, ключу и контактной схеме.

• Соответствие токовой нагрузки сечению подключаемых проводников и диаметру конкретных контактов.

• Распределение сильноточных, сигнальных и чувствительных цепей по контактам.

• Необходимость подключения экрана кабеля к корпусу и принятую схему заземления.

• Прочность крепления блочной части и отсутствие механической нагрузки на контакты.

• Качество обжима или пайки контактов согласно требованиям конструкторской документации.

2РМДТ45БПЭ50Ш8В1В представляет собой функциональное решение для многоконтактного соединения цепей в условиях, где особенно важны механическая фиксация, устойчивость к внешним воздействиям, экранирование кабеля и понятная идентификация контактов.
