Назначение разъёма 2РМДТ45БПЭ50Г8В1В

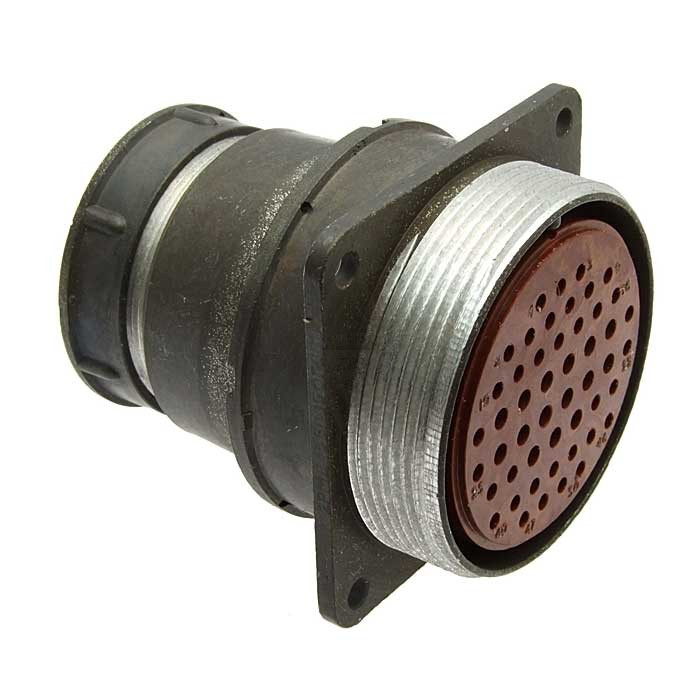

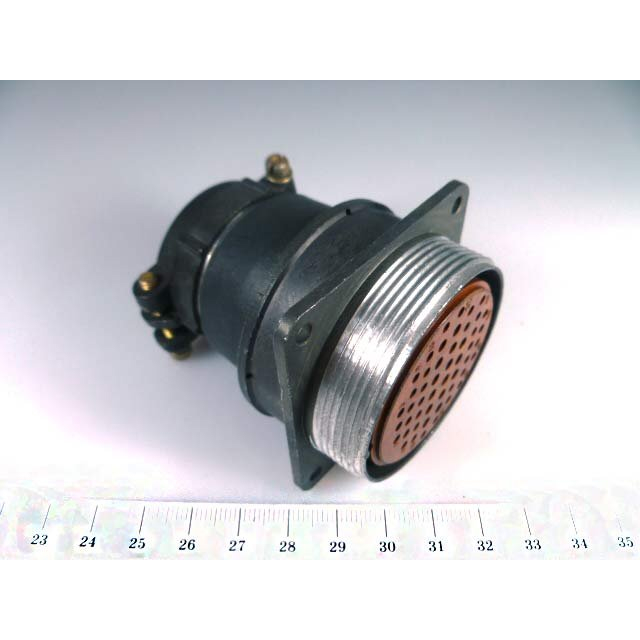

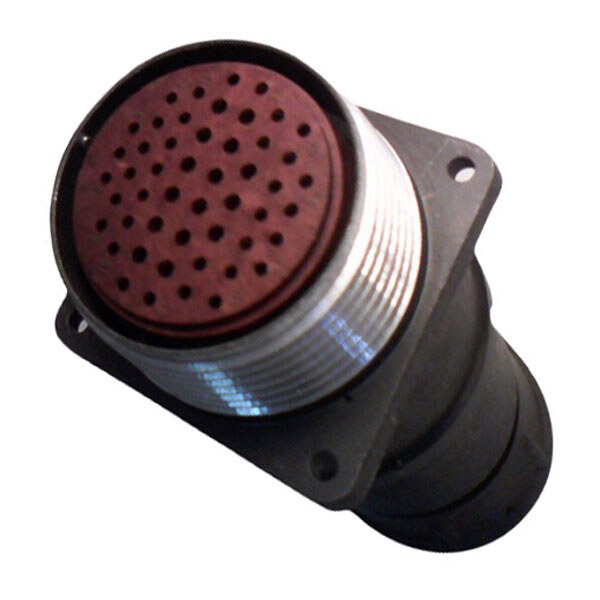

2РМДТ45БПЭ50Г8В1В производства завода «Элекон» представляет собой кабельную вилку цилиндрического типа, входящую в серию низкочастотных разъёмов 2РМДТ. Основное назначение изделия — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется быстрая стыковка и расстыковка кабеля с прибором или блоком аппаратуры, а также сохранение стабильного контакта при механических нагрузках и вибрации.

Конструкция вилки предусматривает резьбовое соединение с ответной частью, что исключает самопроизвольное разъединение под воздействием тряски и ударных нагрузок. Одношпоночная поляризация корпусов гарантирует правильную ориентацию при сочленении и предотвращает ошибку подключения, что особенно важно при работе с многоконтактными жгутами.

Подтверждённые технические особенности

Модель 2РМДТ45БПЭ50Г8В1В обладает набором характеристик, определяемых маркировкой. Условный размер корпуса — 45. Тип исполнения — БПЭ, то есть блочный с прямым патрубком, рассчитанный на присоединение экранированного кабеля. Такое исполнение позволяет использовать вилку в составе экранированных кабельных сборок и обеспечивает защиту цепи от внешних электромагнитных помех.

Число контактов — 50, конфигурация 8. Данная конфигурация предполагает сочетание контактов двух типоразмеров: 1,5 мм и 2 мм. Это даёт возможность коммутировать в одном разъёме как сигнальные, так и силовые линии с разными токами нагрузки.

• Покрытие контактов — серебро, что снижает переходное сопротивление и повышает надёжность соединения.
• Теплостойкость — до 100 °C, что позволяет эксплуатировать изделие в нагревающихся блоках аппаратуры.
• Всеклиматическое исполнение — вилка пригодна к работе в различных климатических зонах, включая условия повышенной влажности и перепадов температур.
• Прямой кожух — обеспечивает удобный монтаж кабеля и защиту мест пайки.

Применение и условия эксплуатации

Разъём 2РМДТ45БПЭ50Г8В1В используется в приборных и кабельных соединениях промышленного и специального назначения. Он востребован в составе пультов управления, измерительной техники, систем связи и另一 автоматики, где требуется передача сигнала с частотой до 3 МГц. Благодаря резьбовому соединению и поляризации корпусов вилка подходит для оборудования, подверженного вибрации и ударам в процессе работы.

Применение экранированного кабеля в сочетании с типом БПЭ делает модель пригодной для линий, чувствительных к помехам. Серебряное покрытие контактов и теплостойкость до 100 °C расширяют диапазон допустимых режимов работы. Всеклиматическое исполнение позволяет использовать изделие как в отапливаемых помещениях, так и на открытом воздухе в составе закрытых шкафов и кожухов.

Производитель «Элекон» выпускает данную вилку в соответствии с требованиями ГОСТ и технических условий, что подтверждает её пригодность для промышленного применения. Год выпуска, указанный в характеристиках, — 2017. Перед монтажом рекомендуется проверять целостность контактов и резьбовой части, а сочленение выполнять только при совмещённых шпонках во избежание повреждения контактной группы.
