Назначение разъёма 2РМДТ45БПЭ50Г8В1В «5»

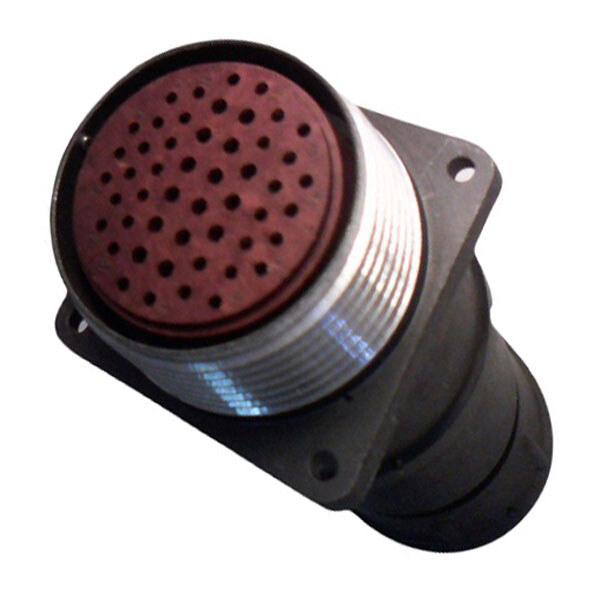

Разъём 2РМДТ45БПЭ50Г8В1В «5» представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжная коммутация большого числа проводников в условиях повышенной влажности и широкого диапазона температур.

Артикул изделия — 2916, категория — 2РМД. Приемка выполнена по категории «5», год выпуска — 2026.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ45БПЭ50Г8В1В содержит полный набор конструктивных и эксплуатационных признаков изделия. Ниже приведены подтверждённые особенности серии и исполнения.

• Тип — низкочастотный цилиндрический разъём серии 2РМД, негерметичное исполнение.
• Тропикоустойчивое и всеклиматическое исполнение, обозначенное индексом В, обеспечивает работоспособность в условиях влажного и жаркого климата.
• Блочный корпус, обозначенный буквой Б, упрощает монтаж и обслуживание.
• Прямой патрубок с гайкой для экранированного кабеля, обозначенный сочетанием П и Э, позволяет подключать экранированные кабели и обеспечивает защиту от помех.
• Количество контактов — 50, тип «розетка», что соответствует индексу Г.
• Контакты диаметром 1,5 и 2 мм, что отражено цифрой 8 в обозначении.
• Покрытие контактов — серебро, обозначение В1В.
• Теплостойкость — до 100 градусов Цельсия.

Технические характеристики

Максимальное рабочее напряжение разъёма составляет 560 В. Токовая нагрузка на контакт диаметром 1,5 мм достигает 5 А. Монтаж проводников возможен двумя способами: обжимкой или пайкой. Корпус изготовлен из металла, изолятор — из карболита.

Соединение частей разъёма резьбовое, что обеспечивает механическую прочность и стабильность электрического контакта при вибрационных нагрузках. Поляризация одношпоночная, исключающая неправильную стыковку ответных частей.

Разъём не является герметичным, однако тропикоустойчивое исполнение и всеклиматическая категория В позволяют эксплуатировать его в аппаратуре, работающей в сложных климатических условиях при температуре до 100 градусов Цельсия.

Область применения

Изделие востребовано в радиоэлектронной и радиотехнической аппаратуре общего назначения. Типовые сферы использования включают:

1. Многожильные кабельные соединения в блоках и стойках радиоаппаратуры.
2. Коммутацию цепей питания и сигнальных цепей постоянного и переменного тока частотой до 3 МГц.
3. Подключение экранированных кабелей в устройствах, требующих защиты от электромагнитных помех.
4. Соединения в аппаратуре, эксплуатируемой в тропическом и морском климате.

Комплектация и условия эксплуатации

Разъём поставляется в исполнении, соответствующем приёмке «5», год выпуска — 2026. Монтаж выполняется обжимкой или пайкой в зависимости от типа применяемых проводников и требований к соединению. Резьбовое соединение и одношпоночная поляризация обеспечивают простую и надёжную стыковку, исключая ошибки при сборке.

Благодаря металлическому корпусу, карболитовому изолятору, серебряному покрытию контактов и всеклиматическому исполнению, разъём 2РМДТ45БПЭ50Г8В1В «5» подходит для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры общего назначения.
