Назначение разъёма 2РМДТ45БПЭ50Г8В1В

Разъём 2РМДТ45БПЭ50Г8В1В (артикул 2915) представляет собой блочную розетку серии 2РМДТ, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Основная функция розетки — обеспечение надёжного соединения и разъединения электрических цепей в составе систем связи, управления и другой аппаратуры.

Технические характеристики

• Тип соединителя: 2РМДТ
• Условный размер корпуса: 45 мм
• Количество контактов: 50
• Максимальное рабочее напряжение: 560 В
• Максимальная токовая нагрузка на контакт диаметром 1,5 мм: 5 А
• Максимальная токовая нагрузка на контакт диаметром 2 мм: 7,5 А
• Максимальная суммарная нагрузка на соединитель: 260 А
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм
• Сопротивление контактов диаметром 2 мм: не более 1,6 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия

Конструкция и материалы

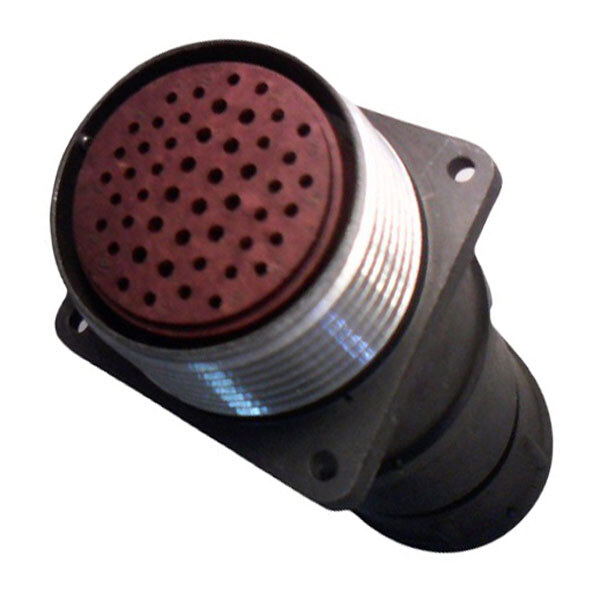

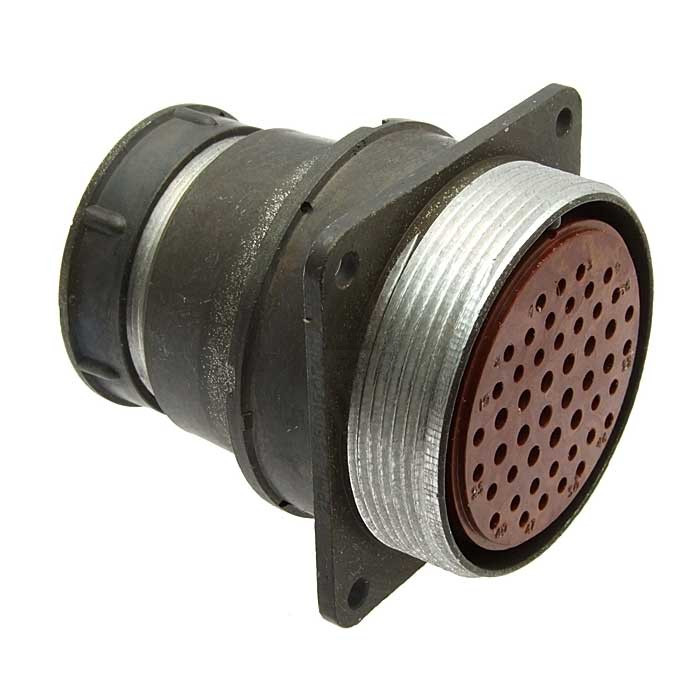

Корпус розетки выполнен из металла, изоляция — карболитовая. Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость и защиту от коррозии. Патрубок прямой, что позволяет использовать разъём в различных монтажных условиях. Такая конструкция характерна для блочных розеток серии 2РМДТ и рассчитана на эксплуатацию в составе стационарной и бортовой аппаратуры.

Условия эксплуатации

Разъём предназначен для работы в сложных климатических условиях. Температура окружающей среды может варьироваться от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допустимая влажность при плюс 35 градусах Цельсия достигает 98 процентов. Изделие устойчиво к механическим воздействиям и вибрациям, что подтверждает возможность его применения в жёстких условиях эксплуатации.

Применение

Разъёмы серии 2РМДТ, включая модель 2РМДТ45БПЭ50Г8В1В, широко применяются в различных областях:

1. Радиоэлектронная аппаратура специального и общего назначения.
2. Авиация и космонавтика.
3. Промышленное оборудование.

Модель обеспечивает надёжное соединение и разъединение электрических цепей, что делает её важным компонентом в системах связи и управления. Благодаря металлическому корпусу, карболитовой изоляции и серебряному покрытию контактов розетка подходит для ответственных узлов, где требуется стабильная работа при перепадах температуры, повышенной влажности и вибрационных нагрузках.
