Назначение и область применения

Разъём 2РМДТ45Б50Ш8В1В производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборах и оборудовании, где требуется надёжное электрическое соединение с резьбовой фиксацией и стойкостью к воздействию внешних климатических факторов.

Благодаря тропикоустойчивому исполнению разъём востребован в радиоэлектронной аппаратуре, измерительных приборах, промышленной автоматике и других устройствах, эксплуатируемых в сложных условиях окружающей среды.

Конструктивные особенности

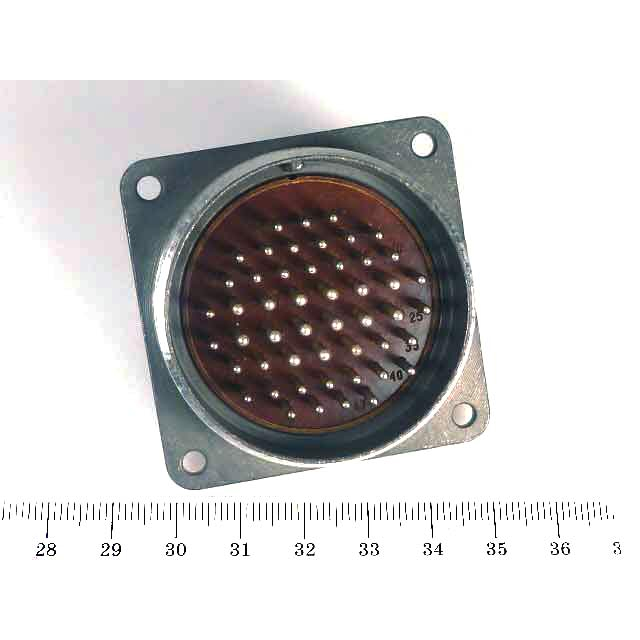

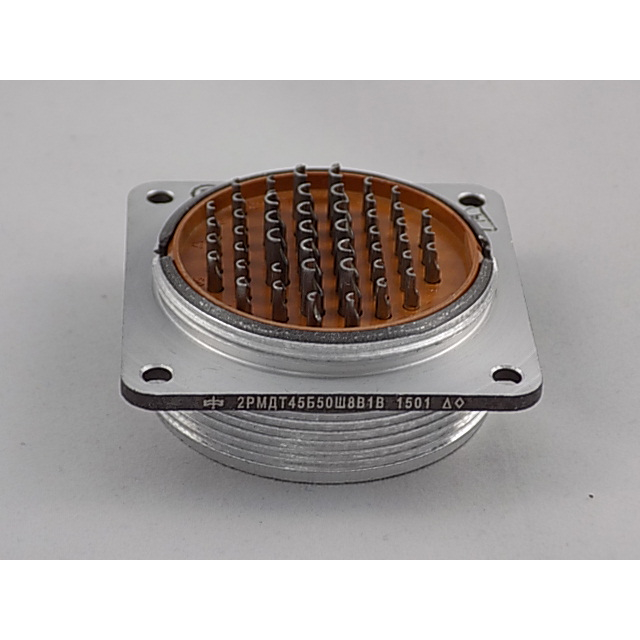

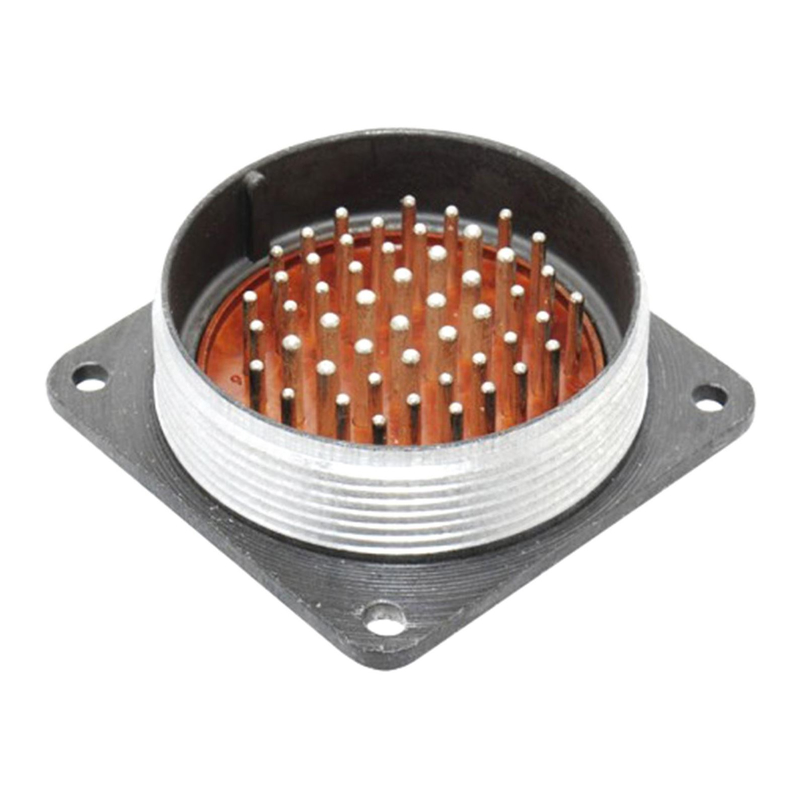

Разъём выполнен в виде блочной вилки с корпусом размером 45 мм и 50 контактами. Монтаж контактов осуществляется методом обжимки либо предусмотрен внутренний монтаж с использованием карболита. Резьбовая фиксация обеспечивает надёжное удержание сочленённой пары при механических нагрузках и вибрации.

Конструкция рассчитана на многократное сочленение и расчленение, что удобно при проведении регламентных и монтажных работ.

Технические характеристики

• Максимальное рабочее напряжение: до 560 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 500 циклов.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации: диапазон от 1 до 5000 Гц с ускорением до 490 м/с² (что соответствует 50 g).
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Применение и эксплуатационные качества

Разъём 2РМДТ45Б50Ш8В1В используется в составе приборов и оборудования, где необходимо обеспечить стабильное соединение электрических цепей в условиях тропического климата, повышенной влажности и перепадов температур. Тропикоустойчивое исполнение и широкий температурный диапазон позволяют применять изделие как в стационарной, так и в подвижной аппаратуре.

Резьбовая фиксация исключает самопроизвольное разъединение при вибрационных нагрузках, а заявленный ресурс в 500 циклов сочленений обеспечивает длительный срок службы при периодическом подключении и отключении. Минимальная наработка в 5000 часов и срок сохраняемости 25 лет подтверждают высокую надёжность и пригодность разъёма для ответственных узлов.

Таким образом, 2РМДТ45Б50Ш8В1В — это надёжный цилиндрический низкочастотный разъём российского производства, сочетающий стойкость к вибрации, широкий температурный диапазон и длительный срок эксплуатации.
