Назначение соединителя 2РМДТ45Б50Ш8В1В

Соединитель 2РМДТ45Б50Ш8В1В производства предприятия «Элекон» относится к низкочастотным цилиндрическим разъёмам низкого напряжения. Он предназначен для работы в электрических цепях постоянного и переменного тока и применяется для соединения и разъединения электрических цепей.

Разъём используется в аппаратуре связи, автоматики, контрольно-измерительных приборах и других устройствах народно-хозяйственного и специального назначения. Изделие входит в серию 2РМДТ, рассчитанную на коммутацию сигналов и питание в условиях повышенной механической и климатической нагрузки. Артикул товара — 50202.

Подтверждённые особенности и характеристики

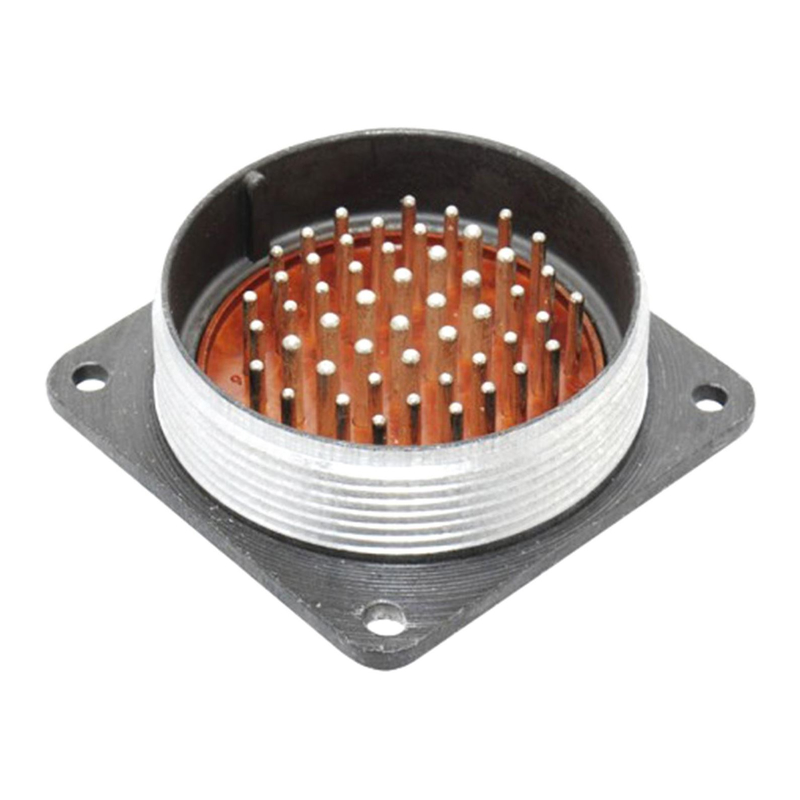

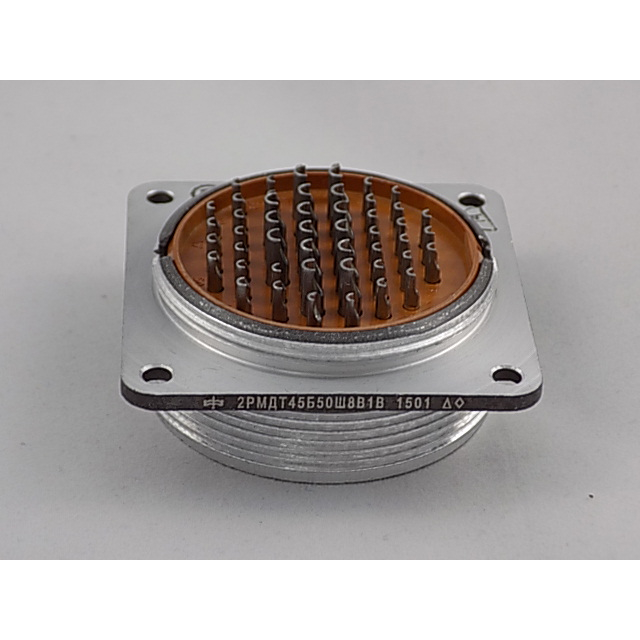

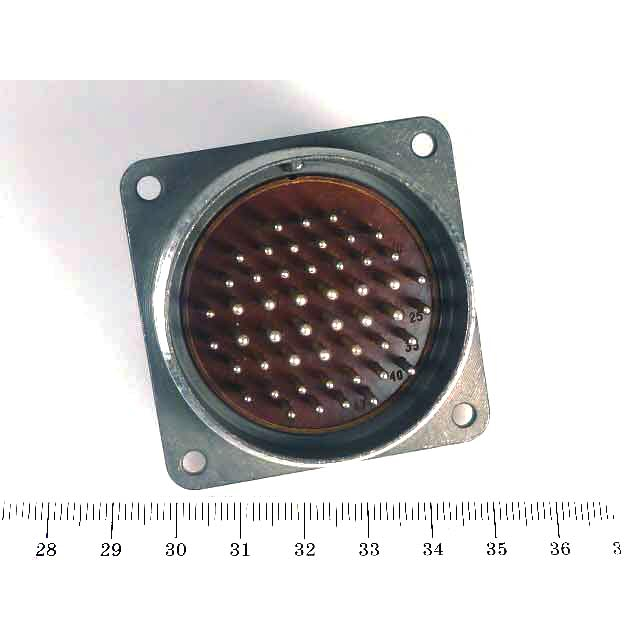

Соединитель представляет собой вилку блочного (блок-модульного) исполнения, предназначенную для монтажа внутри прибора. Корпус выполняется из карболита или другого термостойкого электроизоляционного материала. Резьбовая фиксация сочленённого положения обеспечивает надёжную и виброустойчивую стыковку с розеткой.

• Количество контактов — 50, что позволяет передавать множество сигналов и цепей питания в многожильных кабельных соединениях.
• Габарит корпуса соответствует размеру 45 по серии 2РМДТ, что определяет типоразмер и взаимозаменяемость с другими разъёмами того же габарита.
• Максимальное рабочее напряжение — порядка 500–600 В, что допускает применение в сетях и цепях с напряжением ниже этой величины.
• Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм, что обеспечивает высокую электрическую прочность изоляции.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 °C.
• Ресурс сочленений — до около 500 циклов, а также длительный срок хранения без потери характеристик.

Устойчивость к внешним воздействиям

Разъём устойчив к вибрации и другим механическим воздействиям. Это подтверждается допуском к эксплуатации при синусоидальной вибрации в диапазоне частот до нескольких тысяч герц при значительном ускорении. Конструкция и материалы обеспечивают тропикоустойчивость и защиту от влаги и загрязнений, что делает изделие пригодным для использования в сложных условиях эксплуатации.

Применение

Благодаря сочетанию высокой электрической прочности изоляции, широкого температурного диапазона и стойкости к механическим нагрузкам соединитель 2РМДТ45Б50Ш8В1В подходит для коммутации сигнальных и питающих цепей в аппаратуре связи, автоматике и контрольно-измерительных приборах.

1. Многожильные кабельные соединения с передачей множества сигналов и цепей питания.
2. Монтаж внутри приборов в составе блок-модульных конструкций.
3. Эксплуатация в составе оборудования, работающего в условиях вибрации, повышенной влажности и перепадов температур.

Резьбовая фиксация сочленённого положения и тропикоустойчивое исполнение позволяют использовать разъём как в народно-хозяйственной, так и в специальной аппаратуре, где требуются надёжная стыковка и сохранение характеристик при длительном хранении.
