Назначение и область применения

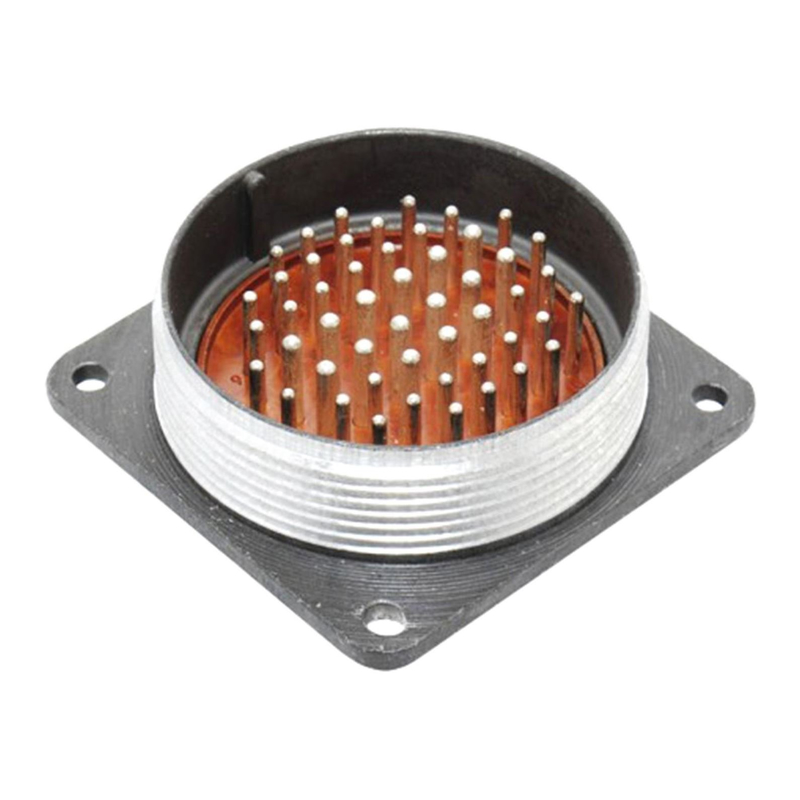

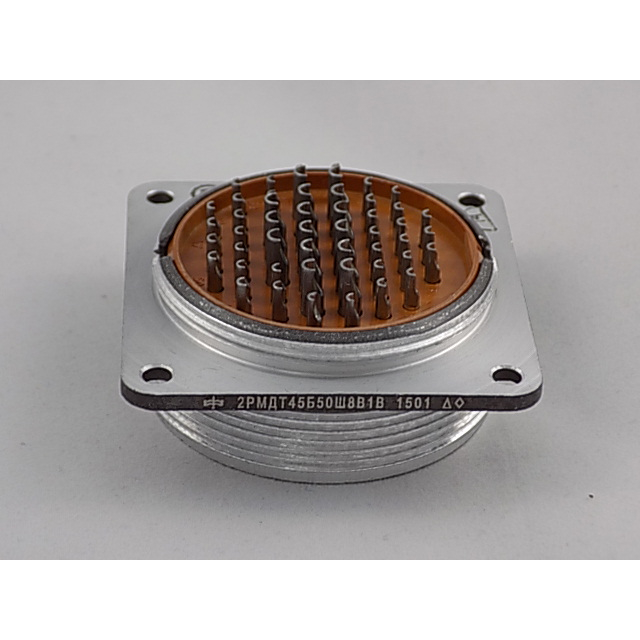

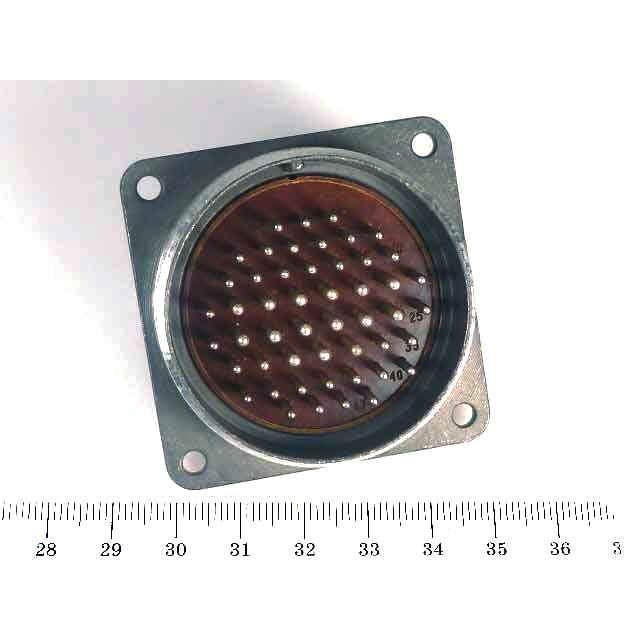

Разъём 2РМДТ45Б50Ш8В1В производства казанской компании «Элекон» представляет собой цилиндрический электрический соединитель (разъём) серии 2РМДТ. Он предназначен для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц.

Такие соединители применяются в промышленной электронике, приборостроении и различных видах оборудования, где предъявляются повышенные требования к надёжности контактных соединений и устойчивости к жёстким условиям эксплуатации. Разъём может использоваться как блочная вилка или розетка в зависимости от модификации.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя:

• Количество контактов: 50
• Условный размер корпуса: 45
• Максимальное рабочее напряжение: до 560 В
• Сопротивление изоляции: не менее 1000 МОм
• Ресурс соединений и расчленений: до 500 циклов
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 5000 часов
• Срок сохраняемости: 25 лет
• Устойчивость к вибрациям в диапазоне 1–5000 Гц
• Устойчивость к одиночным ударам
• Тип монтажа: обжимной
• Материал корпуса: карболит

Конструктивные особенности и условия эксплуатации

Корпус разъёма выполнен из карболита, что обеспечивает механическую прочность и электроизоляционные свойства изделия. Цилиндрическая форма и большое количество контактов позволяют использовать соединитель в составе жгутов и кабельных сборок, где требуется компактное размещение множества электрических линий.

Обжимной монтаж контактов обеспечивает надёжное и стабильное соединение проводников, что важно при воздействии вибрационных и ударных нагрузок. Устойчивость к вибрациям в широком диапазоне частот от 1 до 5000 Гц и способность выдерживать одиночные удары делают разъём пригодным для эксплуатации в жёстких условиях, характерных для промышленного оборудования и приборных комплексов.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет применять соединитель как в условиях низких температур, так и при повышенном нагреве в процессе работы оборудования.

Применение

Соединитель 2РМДТ45Б50Ш8В1В востребован в следующих сферах:

1. Промышленная электроника и приборостроение — для соединения блоков и модулей.
2. Оборудование, работающее в условиях вибрации и ударных нагрузок.
3. Электрические цепи постоянного и переменного тока частотой до 3 МГц.
4. Системы, где требуется высокая надёжность и длительный срок службы соединений.

Благодаря сочетанию высокой механической прочности, широкому температурному диапазону и длительному сроку сохраняемости (25 лет), данный разъём является подходящим решением для ответственных применений в составе промышленного и приборного оборудования.

Комплектация и страна производства

Разъём производится в России, компанией «Элекон» (город Казань). Точные сведения о комплектации поставки, сертификатах соответствия и гарантийных условиях в предоставленных данных отсутствуют, поэтому эти параметры следует уточнять у поставщика или производителя.
