Назначение соединителя 2РМДТ45Б50Ш8В1В

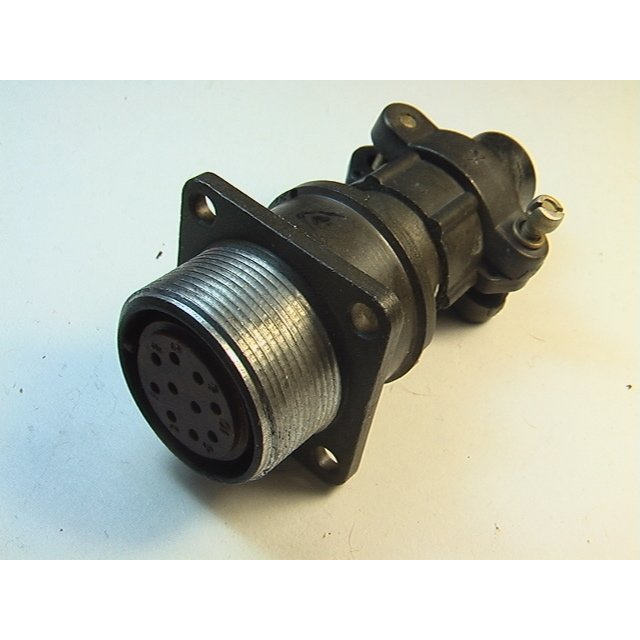

2РМДТ45Б50Ш8В1В — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель вилочного типа. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструктивно соединитель представляет собой блочную вилку и патрубок и применяется там, где требуется надёжное разъёмное сочленение кабельных линий и жгутов внутри приборов, стоек и пультов.

Соединитель выпускается заводом «Элекон», в частности в период 2015–2026 гг., с приёмкой ОТК или ПЗ по техническим условиям типа ГЕ0.364.126. Климатическое исполнение В — всеклиматическое, что подтверждает возможность эксплуатации в различных климатических зонах, включая районы с тропическим климатом.

Подтверждённые особенности конструкции

Соединитель 2РМДТ45Б50Ш8В1В имеет ряд конструктивных решений, определяющих его применение в ответственных электрических цепях:

• вилочный тип исполнения с резьбовым сочленением, обеспечивающим механическую фиксацию ответных частей;
• одношпоночная поляризация корпусов, исключающая неправильное сочленение;
• контакты с покрытием серебром, что отражено индексом В в обозначении;
• извлекаемые контакты, допускающие ремонт и замену без замены всего соединителя;
• монтаж обжимкой, обеспечивающий надёжное электрическое соединение проводников с контактами;
• типоразмер 45, число контактов — 50, комбинация контактов диаметром 1,5 мм и 2 мм по индексу 8;
• негерметичное исполнение, тропикоустойчивое.

Соединитель взаимосочетается с герметичными розетками серий 2РМГД и 2РМГПД по соответствующим техническим условиям, что расширяет варианты построения разъёмных соединений в аппаратуре.

Технические характеристики

Электрические и эксплуатационные параметры соединителя 2РМДТ45Б50Ш8В1В подтверждены техническими условиями:

• рабочая температура: от минус 60 до плюс 100 градусов Цельсия, смена до плюс 150 градусов Цельсия;
• вибрация: диапазон 1–1000 Гц, ускорение 490 метров на секунду в квадрате (50 g);
• удары одиночные: 5000 метров на секунду в квадрате (500 g);
• удары многократные: 1000 метров на секунду в квадрате (100 g);
• линейные нагрузки: 2000 метров на секунду в квадрате (200 g);
• максимальное рабочее напряжение: 560 В;
• ток на контакт: для контактов диаметром 1,5 мм — 5 А, для контактов диаметром 2 мм — 7,5 А;
• сопротивление контакта: для контактов диаметром 1,5 мм — не более 2,5 мОм, для контактов диаметром 2 мм — не более 1,6 мОм;
• сопротивление изоляции: не менее 1000 МОм;
• наработка: не менее 5000 часов, что соответствует 500 сочленениям-расчленениям;
• срок сохраняемости: 25 лет.

Применение

Соединитель 2РМДТ45Б50Ш8В1В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц в различных радиоэлектронных устройствах. Благодаря сочетанию контактов двух диаметров он подходит для цепей как с умеренными, так и с повышенными токами, а всеклиматическое исполнение и тропикоустойчивость позволяют применять его в аппаратуре, работающей в сложных условиях эксплуатации.

Резьбовое сочленение и одношпоночная поляризация обеспечивают стабильность соединения при вибрационных и ударных нагрузках, что важно для бортовой, наземной и стационарной радиоэлектронной аппаратуры. Извлекаемые контакты с серебряным покрытием и обжимной монтаж упрощают сборку кабельных жгутов и последующее обслуживание.

Соединитель взаимозаменяем и совместим с герметичными розетками серий 2РМГД и 2РМГПД по соответствующим техническим условиям, что делает его пригодным для построения разъёмных соединений в составе комплексных электротехнических систем.

Условия эксплуатации и надёжность

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия с возможностью кратковременной смены до плюс 150 градусов Цельсия, стойкость к вибрации до 1000 Гц с ускорением 50 g, к одиночным ударам 500 g и многократным ударам 100 g, а также к линейным нагрузкам 200 g определяют область применения соединителя в аппаратуре, подверженной интенсивным механическим воздействиям. Наработка не менее 5000 часов и 500 циклов сочленения-расчленения, а также срок сохраняемости 25 лет подтверждают расчётный ресурс изделия при соблюдении условий транспортирования, хранения и эксплуатации, установленных техническими условиями.
