Назначение и общее описание

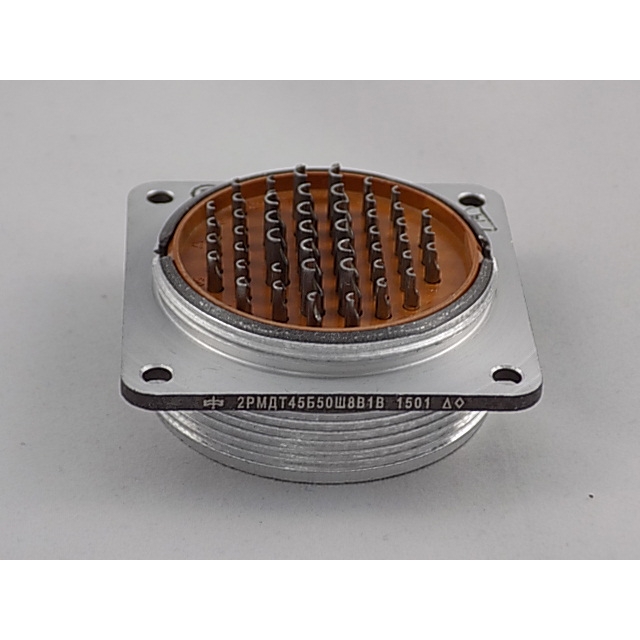

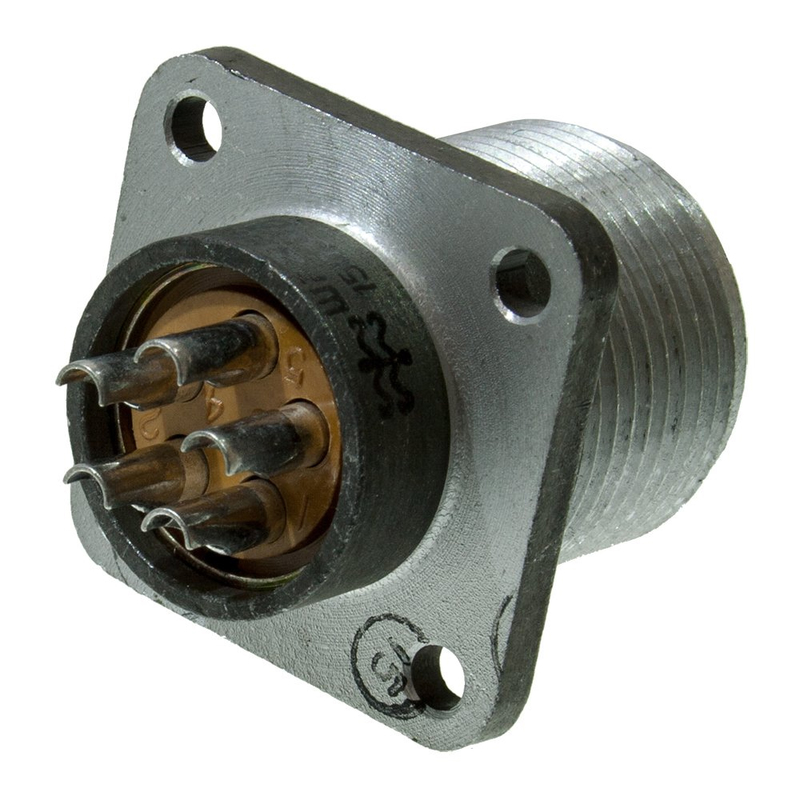

2РМДТ45Б50Ш8В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, выпущенный примерно в 1990-х годах. Изделие относится к категории 2РМД и предназначено для соединения длинных электрических цепей в качестве соединителя общего назначения. Конструкция включает резьбовое сочленение и блочный корпус, что обеспечивает надёжную фиксацию ответных частей и удобство монтажа в составе блоков аппаратуры.

Соединитель рассчитан на эксплуатацию в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Он применяется в узлах и блоках радиоэлектронной и радиотехнической аппаратуры специального и общего назначения. Тропикоустойчивое исполнение позволяет использовать изделие в условиях повышенной влажности и температуры, характерных для тропического климата.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения соответствуют типоразмеру с диаметром посадочного отверстия 45 миллиметров и 50 контактами.

• Максимальное рабочее напряжение: 560 вольт (амплитудное значение).
• Максимальная токовая нагрузка на контакт: при диаметре 1,5 миллиметра — 5 ампер; при диаметре 2,0 миллиметра — 7,5 ампера; при диаметре 3,0 миллиметра — до 36 ампер (в зависимости от типоразмера).
• Сопротивление контакта: при диаметре 1,5 миллиметра — не более 2,5 миллиома; при диаметре 2,0 миллиметра — 1,6 миллиома; при диаметре 3,0 миллиметра — 0,8 миллиома.
• Сопротивление изоляции: не менее 1000 мегаом.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, с возможностью смены температур до плюс 150 градусов Цельсия.
• Наработка: минимум 5000 часов при 500 сочленениях-расчленениях.
• Срок сохраняемости: 25 лет.
• Количество контактов: 50.
• Диаметр посадочного отверстия: 45 миллиметров.
• Контакты извлекаемые, монтаж выполняется обжимкой.
• Покрытие контактов: серебро или золото.
• Климатическое исполнение: В.
• Поляризация: одношпоночная.

Конструктивные особенности и применение

Соединитель 2РМДТ45Б50Ш8В1В имеет цилиндрический блочный корпус с резьбовым сочленением. Одношпоночная поляризация исключает неправильное соединение ответных частей, что важно при монтаже многоконтактных разъёмов. Извлекаемые контакты с покрытием из серебра или золота обеспечивают стабильное переходное сопротивление и возможность обслуживания или замены отдельных контактных элементов.

Монтаж контактов выполняется обжимкой, что снижает трудозатраты при сборке жгутов и кабельных сборок. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется полная герметизация корпуса, однако тропикоустойчивое покрытие и материалы защищают изделие от воздействия влаги и плесени.

Основная область применения — радиоэлектронная и радиотехническая аппаратура, где требуется соединение длинных электрических цепей постоянного и переменного тока частотой до 3 мегагерц. Соединитель подходит для узлов и блоков специального и общего назначения, включая те, что работают при температурах от минус 60 до плюс 100 градусов Цельсия. Ресурс в 5000 часов и 500 циклов сочленения-расчленения делает его пригодным для оборудования с умеренной частотой коммутации.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременная смена температур до плюс 150 градусов Цельсия. Сопротивление изоляции не менее 1000 мегаом подтверждает пригодность для цепей с рабочим напряжением до 560 вольт амплитудного значения.

Наработка минимум 5000 часов при 500 сочленениях-расчленениях и срок сохраняемости 25 лет указывают на длительный жизненный цикл соединителя при соблюдении условий хранения и эксплуатации. Климатическое исполнение В соответствует требованиям к аппаратуре, работающей в тропическом климате.
