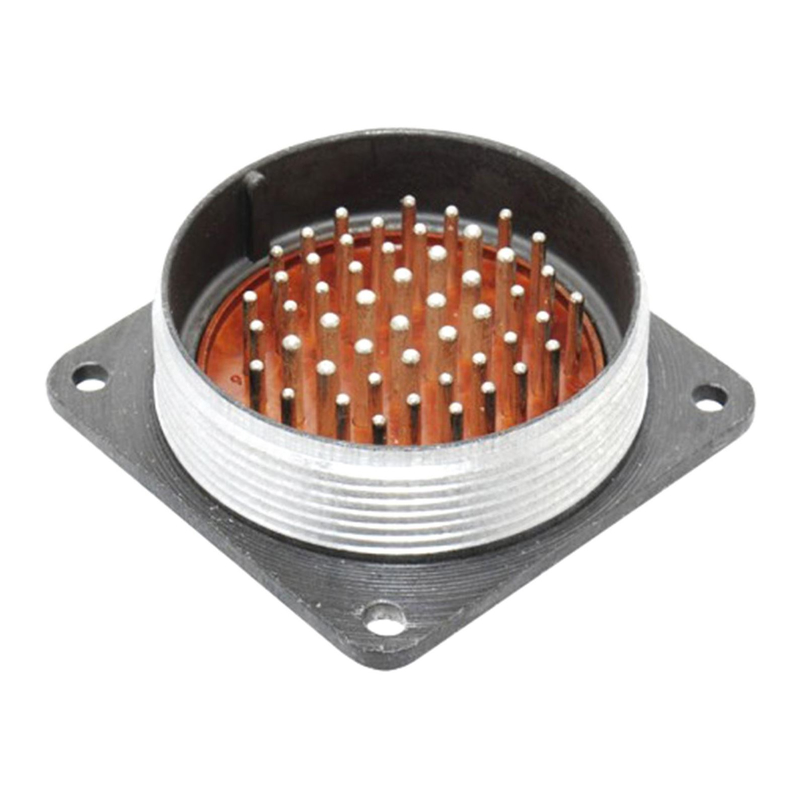

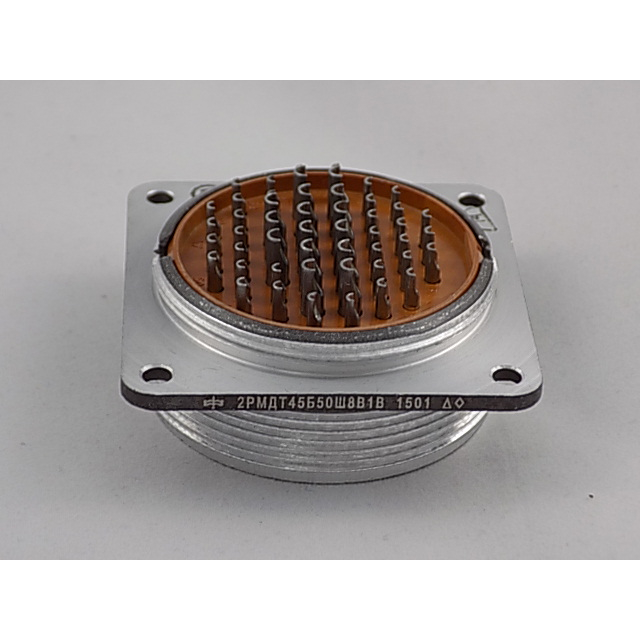

2РМДТ45Б50Ш8А1В: приборная вилка для многоконтактных электрических соединений

Соединитель 2РМДТ45Б50Ш8А1В — цилиндрическая приборная вилка серии 2РМДТ, предназначенная для разъемного соединения цепей постоянного и переменного тока. Конструкция применяется там, где требуется компактно разместить большое количество контактов, обеспечить понятную поляризацию и надежную фиксацию при подключении оборудования.

Модель относится к негерметичным соединителям всеклиматического исполнения. Она рассчитана на внутренний объемный монтаж и установку на панель или корпус прибора, оборудования либо электротехнического шкафа.

Расшифровка маркировки

Маркировка 2РМДТ45Б50Ш8А1В содержит ключевые параметры исполнения:

Таким образом, 2РМДТ45Б50Ш8А1В представляет собой приборную многоконтактную вилку на 50 штырей с контактами двух типоразмеров и золотым покрытием рабочей поверхности.

Основные параметры

Для соединителей типоразмера 2РМДТ45 с 50 контактами указываются следующие рабочие характеристики:

• Номинальное рабочее напряжение — до 560 В.

• Максимальная нагрузка на одиночный контакт — до 5 А.

• Суммарная токовая нагрузка — до 260 А.

• Рабочий диапазон температур — от −60 до +100 °C.

• Допустимая относительная влажность при +40 °C — до 98%.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — не менее 1000 часов.

• Срок сохраняемости — не менее 15 лет.

Контакты с золотым покрытием важны для стабильности электрического соединения: такое покрытие помогает уменьшить влияние окисления на переходное сопротивление при многократной эксплуатации разъема.
