Назначение розетки 2РМДТ45Б50Г8В1В

2РМДТ45Б50Г8В1В — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей общего назначения. Конструкция предусматривает внутренний объемный монтаж и резьбовое сочленение с ответной частью соединителя.

Артикул изделия — 70151, категория — 2РМД. Розетка относится к негерметичным тропикоустойчивым соединителям и выпускается во всеклиматическом исполнении.

Расшифровка условного обозначения

Маркировка 2РМДТ45Б50Г8В1В построена по стандартной схеме обозначения соединителей серии 2РМДТ и содержит следующие сведения:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 45 — условный размер корпуса;
• Б — вид корпуса: блочный (приборный);
• 50 — количество контактов;
• Г — часть соединителя: розетка;
• 8 — сочетание контактов с диаметрами 1,5 мм и 2 мм;
• В — покрытие контактов: серебро;
• 1В — климатическое исполнение: всеклиматическое В1 или В2.

Конструктивные особенности

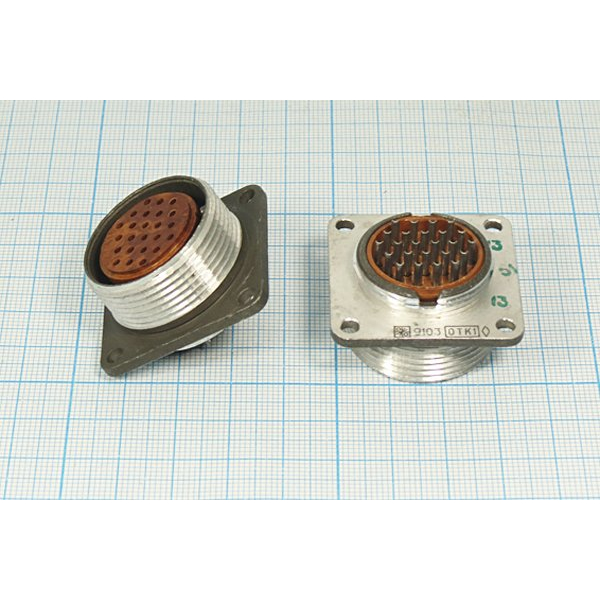

Корпус розетки металлический, основание выполнено из карболита. Контакты извлекаемые, метод монтажа — обжимка. На изображении представлена блочная розетка 2РМДТ45Б50Г8В1В с серебряными контактами, установленная на монтажной панели: видны ряды гнёзд и маркировка модели. Розетка монтируется на панель и соединяется с ответной частью резьбовым сочленением, что обеспечивает надежную фиксацию в условиях эксплуатации.

Технические характеристики

Основные параметры розетки 2РМДТ45Б50Г8В1В подтверждены данными производителя соединителей серии 2РМДТ:

• максимальное рабочее напряжение — до 560 В;
• электрическая прочность изоляции — до 1850 В;
• токовая нагрузка на одиночный контакт диаметром 1,5 мм — 5 А;
• токовая нагрузка на одиночный контакт диаметром 2 мм — 7,5 А;
• максимальная суммарная нагрузка — 260 А;
• сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контактов диаметром 2 мм — не более 1,6 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• вибрация — диапазон частот от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g);
• усилие расчленения — не более 392,4 Н;
• наработка — не менее 1000 часов;
• количество сочленений-расчленений — до 500 циклов.

Розетка всеклиматическая, устойчива к одиночным ударам и подходит для эксплуатации в различных условиях. Указанные характеристики определяют область применения изделия: аппаратура связи, радиотехнические устройства и другие системы, где требуется надежное электрическое соединение цепей постоянного и переменного тока.

Применение

Розетка 2РМДТ45Б50Г8В1В используется в составе цилиндрических низкочастотных соединителей серии 2РМДТ для коммутации длинных электрических цепей общего назначения. Изделие устанавливается на монтажные панели радиоэлектронной и радиотехнической аппаратуры, подключается к схеме методом обжимки и соединяется с ответной частью резьбовым сочленением.

Характеристики, хранимые в VirtueMart

Для карточки товара в VirtueMart зафиксированы следующие сведения: год — 1989–1991. Название товара — 2РМДТ45Б50Г8В1В Розетка блочная. Артикул — 70151. Категория — 2РМД. Производитель не указан. Краткое описание из каталога отсутствует.

Комплектация, гарантийные сроки, страна производства, сертификаты и стандарты в предоставленных данных не указаны и в описании не приводятся.
