Назначение разъёма 2РМДТ45Б50Г8В1В

2РМДТ45Б50Г8В1В производства АО «Завод Элекон» — это низкочастотный цилиндрический электрический разъём малогабаритного типа. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие выпускается по техническим условиям ГЕ0.364.126 ТУ и относится к серии 2РМДТ, изготавливаемой заводом «Элекон».

Разъём применяется там, где требуется компактное механическое соединение с резьбовой фиксацией и устойчивость к широкому диапазону климатических воздействий. Он рассчитан на неограниченное рабочее положение в пространстве, что упрощает его установку в различных компоновках оборудования.

Подтверждённые особенности конструкции

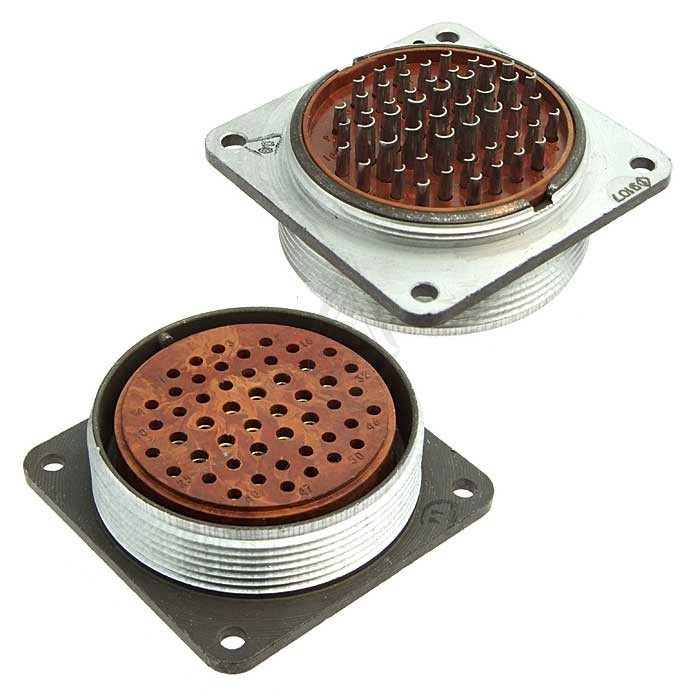

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Монтаж — механический, на панель. Ширина и длина корпуса составляют около 52 мм, высота — около 27 мм, расстояние между монтажными отверстиями — 43 мм.

Контактов в разъёме 50: 35 штыревых контактов диаметром 1,5 мм и 15 штыревых контактов диаметром 2,0 мм. Сочленение корпуса фиксируется резьбой. Разъём не является герметичным.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт — 5 А для контактов диаметром 1,5 мм и 7,5 А для контактов диаметром 2,0 мм.
• Суммарный ток на разъём — до 260 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — не более 2,5 мОм для контактов 1,5 мм и не более 1,6 мОм для контактов 2,0 мм.

Условия эксплуатации

Климатическое исполнение В2.1. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при 40 градусах Цельсия. Атмосферное давление — от вакуума до порядка 0,5 МПа.

Надёжность и ресурс

Ресурс разъёма составляет не менее 500 циклов сочленения и расчленения. Минимальная наработка при температуре контакта 80 градусов Цельсия — порядка 175 000 часов. Такие показатели делают изделие пригодным для длительной эксплуатации в составе ответственного электротехнического и электронного оборудования.

Сочетание малогабаритного корпуса, широкого набора контактов двух типоразмеров и стойкости к температуре и влажности определяет применение 2РМДТ45Б50Г8В1В в промышленной аппаратуре, приборах и системах, где требуется надёжное электрическое соединение с механической фиксацией.
