Назначение и общее описание

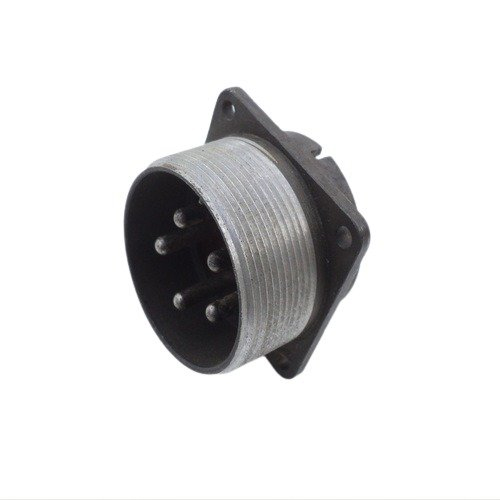

2РМДТ45Б50Г8В1В «5» — всеклиматическая блочная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в промышленных и специальных системах, где требуется герметичное подключение при высокой надёжности в экстремальных условиях эксплуатации. Розетка выполнена в блочном приборном корпусе и соответствует техническим условиям ТУ ГЕ0.364.126, являясь функциональным аналогом 2РМД45Б50Г8В1.

Расшифровка обозначения

Маркировка отражает конструктивные и эксплуатационные особенности изделия:

• 2РМДТ — тип разъёма: цилиндрический низкочастотный тропикоустойчивый.
• 45 — диаметр посадочного места 45 мм.
• Б — блочный приборный корпус.
• 50 — количество контактов.
• Г — розетка.
• 8 — сочетание контактов диаметром 1,5 мм и 2 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до +100 °C.
• В — климатическое исполнение В и В2.1 (всеклиматическое).

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение 560–700 В. Токовая нагрузка составляет 5 А на контакты диаметром 1,5 мм и до 7,5 А на контакты диаметром 2 мм, суммарно — до 260 А. Сопротивление контактов не превышает 2,5 мОм для контактов 1,5 мм и 1,6 мОм для контактов 2 мм.

Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ. Рабочий диапазон температур: от минус 60 до плюс 100 °C. Масса изделия — около 79 г.

Показатели надёжности

• Срок сохраняемости — 15–25 лет.
• Минимальная наработка — 1000–5000 часов.
• Число сочленений-расчленений — 500.

Устойчивость к внешним воздействиям

Разъём рассчитан на вибрацию в диапазоне от 50 Гц до 10 кГц с ускорением 170 дБ, механические удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с². Изделие сохраняет работоспособность при пониженном давлении до 1,33·10⁻¹² Па и при влажности 98 % при температуре +40 °C. Максимальная рабочая частота — 3 МГц.

Приёмка и годы выпуска

Поставляемое изделие имеет приёмку «5». Годы выпуска — 87–91. Указанные сведения относятся к конкретной партии и подтверждают соответствие изделия установленным требованиям.

Применение

Розетка применяется в промышленных и специальных системах для герметичного подключения электрических цепей, где необходима высокая надёжность в экстремальных условиях: при широком диапазоне температур, повышенной влажности, вибрации, ударных нагрузках и пониженном давлении.
