Назначение

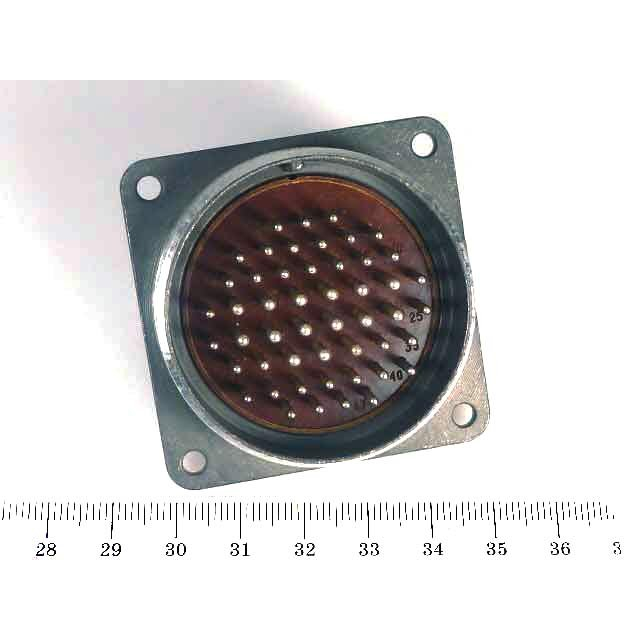

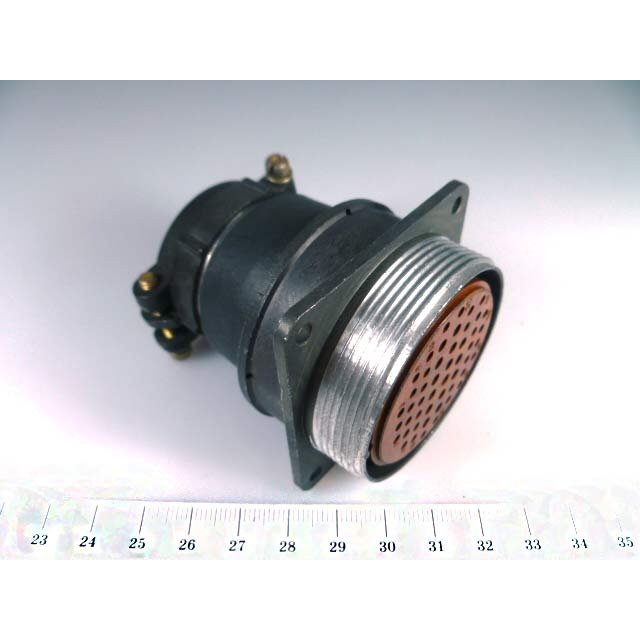

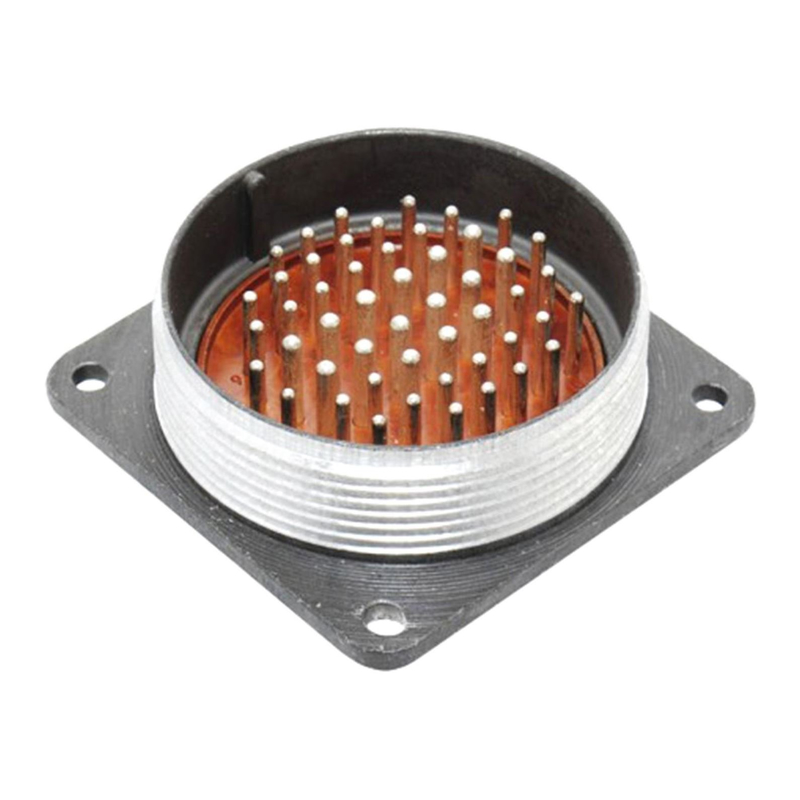

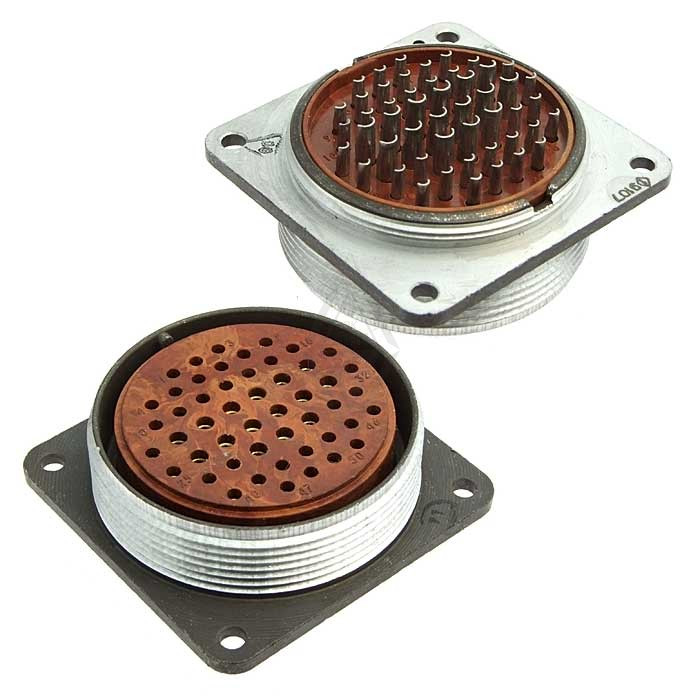

2РМДТ45Б50Г8В1В — это тип блочной розетки, входящей в серию 2РМДТ. Она предназначена для использования в различных электрических соединениях, обеспечивая надежный контакт и стабильную работу в широком диапазоне условий. Изделие применяется в тех случаях, когда требуется надежное и стабильное электрическое соединение в сложных условиях эксплуатации.

Подтверждённые технические особенности

Розетка 2РМДТ45Б50Г8В1В обладает следующими характеристиками, заявленными для данной категории товаров:

• Количество контактов: 50.
• Сочетание контактов: контакты диаметром 1,5 мм и 2 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 °C.
• Климатическое исполнение: всеклиматическое, категория размещения 2.1.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на одиночный контакт: диаметром 1,5 мм — 5 А; диаметром 2 мм — 7,5 А.
• Максимальная суммарная нагрузка на соединитель: 260 А.
• Сопротивление контактов: диаметром 1,5 мм — не более 2,5 мОм; диаметром 2 мм — не более 1,6 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет при вероятности 99,5 процента.
• Габаритные размеры: 52 на 52 на 27 мм.
• Масса: не более 92 г.

Условия эксплуатации

Розетка рассчитана на работу в широком диапазоне внешних воздействий. Температура среды при эксплуатации составляет от минус 60 °C до плюс 100 °C. Допускается смена температур от минус 60 °C до плюс 180 °C.

Относительная влажность достигает 98 процентов при температуре плюс 35 °C. Рабочее давление — от атмосферного пониженного 133,32 умноженное на 10 в минус двенадцатой степени Па до повышенного 506 кПа. Вибрация синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 метров на секунду в квадрате.

Область применения

Благодаря всеклиматическому исполнению и стойкости к перепадам температур, влажности, пониженному и повышенному давлению, а также вибрационным нагрузкам, розетка 2РМДТ45Б50Г8В1В востребована в различных приложениях, где требуется надежное и стабильное электрическое соединение в сложных условиях. Она может использоваться в составе электрических соединителей ответных частей серии 2РМДТ, обеспечивая коммутацию цепей с числом контактов до 50 и суммарной токовой нагрузкой до 260 А.

Конструктивные особенности

Изделие относится к блочному типу розеток, что подразумевает установку в состав блочных соединителей. Контакты диаметром 1,5 мм и 2 мм с серебряным покрытием обеспечивают низкое переходное сопротивление и стабильность электрического контакта на протяжении всего срока службы. Заявленное число сочленений-расчленений — 500 циклов, что подтверждает возможность многократного подключения и отключения без потери рабочих характеристик.

Климатическое исполнение и категория размещения 2.1 указывают на пригодность изделия для эксплуатации в условиях, характерных для умеренного и холодного климата, а также в закрытых помещениях. Срок сохраняемости 15 лет при вероятности 99,5 процента свидетельствует о длительном хранении без ухудшения заявленных параметров. Минимальная наработка составляет 1000 часов.
