Назначение

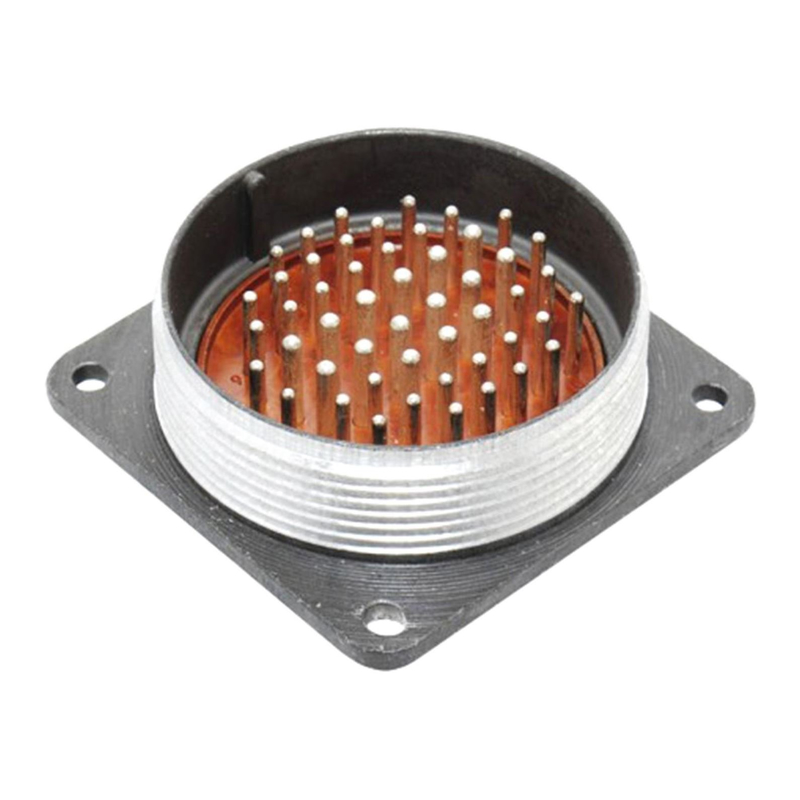

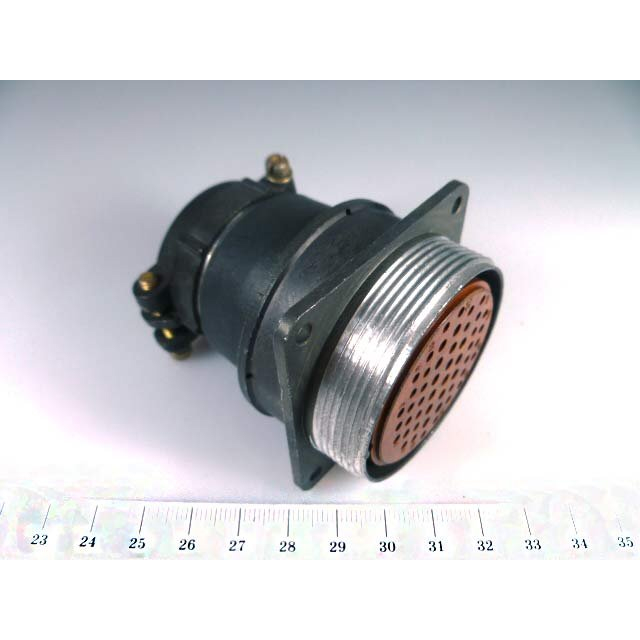

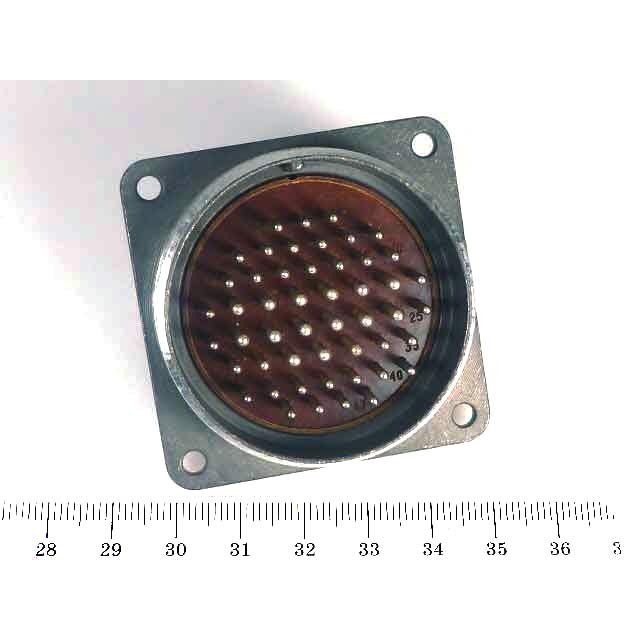

2РМДТ45Б50Г8В1БВ — цилиндрический низкочастотный тропикоустойчивый разъём (соединитель) всеклиматического исполнения. Он выпускается в приборном (блочном) варианте розетки без патрубка. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Разъём применяется для внутреннего монтажа с экранированными или неэкранированными кабелями. Подключение проводов выполняется пайкой, при этом допускается не более трёх перепаек. Исполнение обеспечивает работу в жёстких климатических условиях, что делает изделие пригодным для аппаратуры, эксплуатируемой в различных регионах и средах.

Подтверждённые особенности

Ниже приведены характеристики, указанные в доступных данных по изделию.

Корпус и масса

• Условный размер корпуса: 45.
• Диаметр корпуса: 54 мм.
• Длина корпуса: 27 мм.
• Масса: до 97 г.

Контактная система

• Количество контактов: 50.
• Диаметры контактов: 1,5 мм и 2 мм.
• Покрытие контактов: серебро.

Электрические параметры

• Максимальное рабочее напряжение: 560 В.
• Испытательное напряжение в нормальных условиях: до 1850 В.
• Токовая нагрузка: 5 А для контактов диаметром 1,5 мм и 7,5 А для контактов диаметром 2 мм.
• Суммарная токовая нагрузка: до 260 А.

Климатические и механические условия

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Влажность: до 98 % при температуре плюс 35 °C.
• Вибрация: до 5000 Гц при ускорении 490 м/с².
• Удары: до 5000 м/с².

Ресурс

• Наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Сохраняемость: 15 лет при показателе 99,5 %.

Информация по 2007 году выпуска не указана в доступных источниках. Производитель в предоставленных данных не указан.

Применение

Разъём 2РМДТ45Б50Г8В1БВ применяется в составе узлов и блоков радиоэлектронной аппаратуры специального и общего назначения. Он подходит для внутреннего монтажа, где требуется соединять или разъединять электрические цепи постоянного и переменного тока с частотой до 3 МГц.

Благодаря тропикоустойчивому и всеклиматическому исполнению изделие может использоваться в аппаратуре, работающей при низких и высоких температурах, повышенной влажности, вибрациях и ударах. Приборный (блочный) вариант розетки без патрубка удобен для установки непосредственно на корпус или шасси блока.
